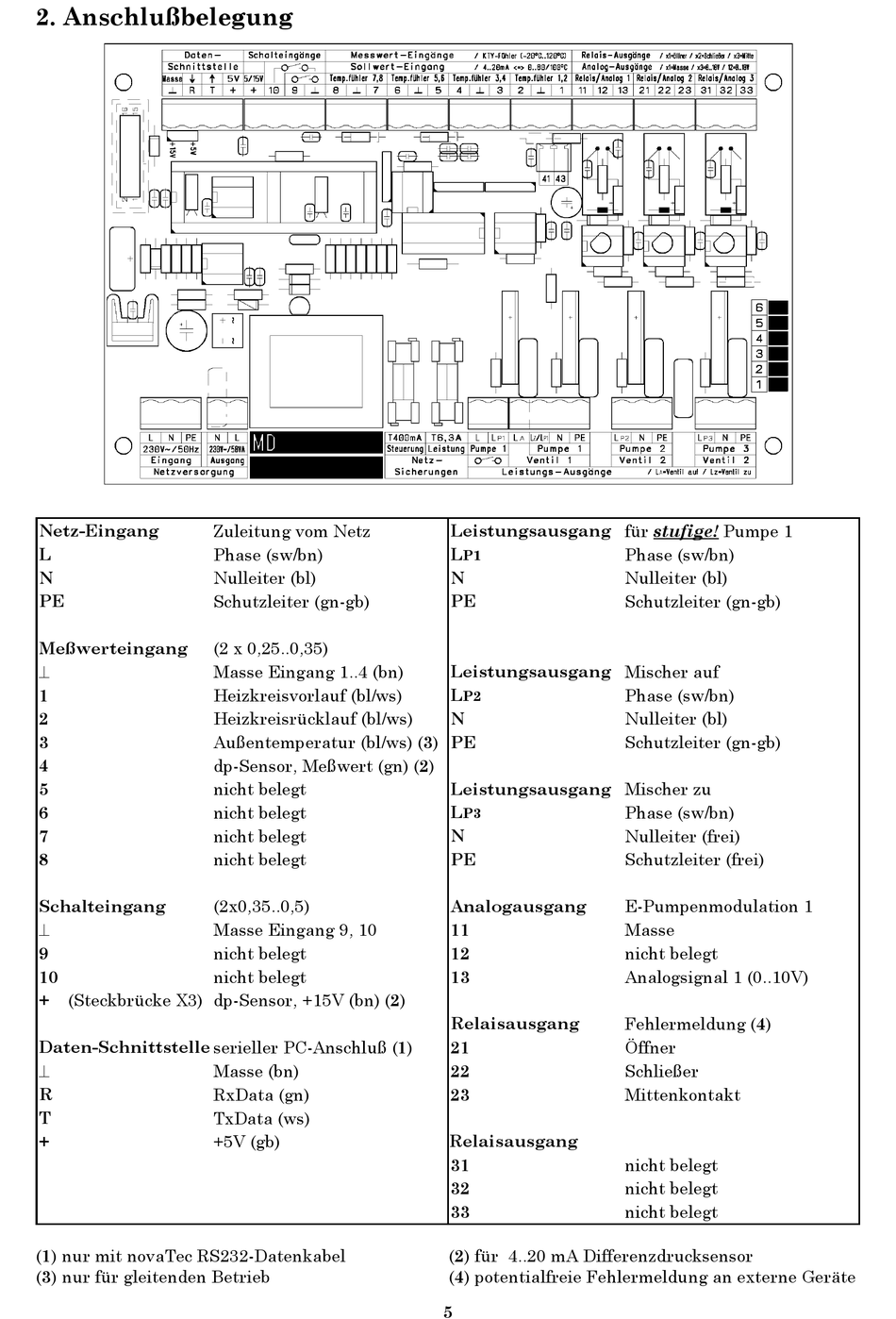

2. Anschlußbelegung
Netz-Eingang
L
N
PE
Meßwerteingang
1
2
3
4
5
6
7
8
Schalteingang
9
10
+
(Steckbrücke X3) dp-Sensor, +15V (bn) (2)
Daten-Schnittstelle serieller PC-Anschluß (1)
R
T
+
(1) nur mit novaTec RS232-Datenkabel
(3) nur für gleitenden Betrieb
Zuleitung vom Netz
Phase (sw/bn)
Nulleiter (bl)
Schutzleiter (gn-gb)
(2 x 0,25..0,35)
Masse Eingang 1..4 (bn)
Heizkreisvorlauf (bl/ws)
Heizkreisrücklauf (bl/ws)
Außentemperatur (bl/ws) (3) PE
dp-Sensor, Meßwert (gn) (2)
nicht belegt
nicht belegt
nicht belegt
nicht belegt
(2x0,35..0,5)
Masse Eingang 9, 10
nicht belegt
nicht belegt
Masse (bn)
RxData (gn)
TxData (ws)
+5V (gb)
Leistungsausgang für stufige! Pumpe 1
L
P1
N
PE
Leistungsausgang Mischer auf
L
P2
N
Leistungsausgang Mischer zu
L
P3
N
PE
Analogausgang
11
12
13
Relaisausgang
21
22
23
Relaisausgang
31
32
33
(2) für 4..20 mA Differenzdrucksensor
(4) potentialfreie Fehlermeldung an externe Geräte
5
Phase (sw/bn)
Nulleiter (bl)
Schutzleiter (gn-gb)
Phase (sw/bn)
Nulleiter (bl)
Schutzleiter (gn-gb)
Phase (sw/bn)
Nulleiter (frei)
Schutzleiter (frei)
E-Pumpenmodulation 1
Masse
nicht belegt
Analogsignal 1 (0..10V)
Fehlermeldung (4)
Öffner
Schließer
Mittenkontakt
nicht belegt
nicht belegt
nicht belegt
