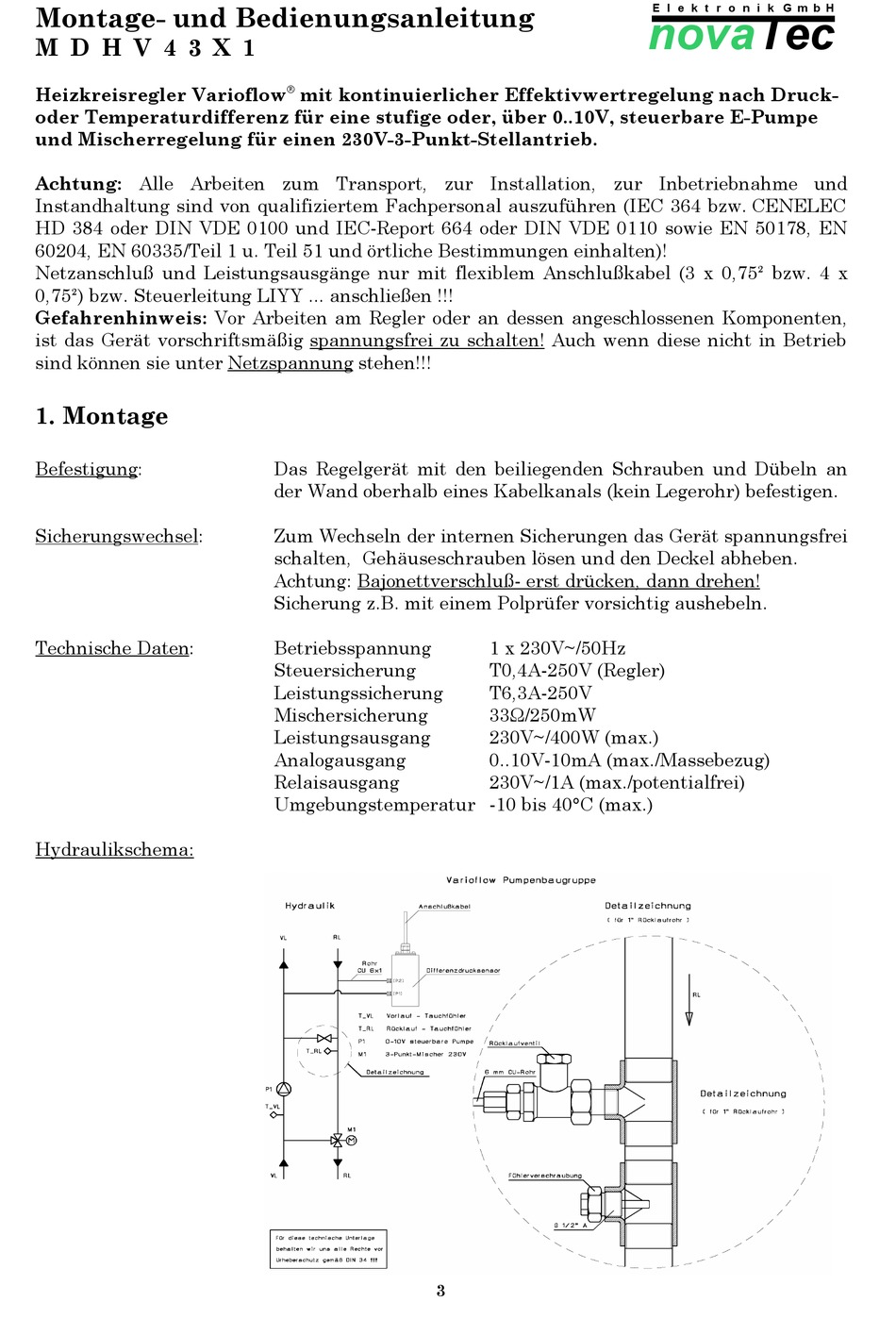

Montage- und Bedienungsanleitung
M D H V 4 3 X 1
Heizkreisregler Varioflow
oder Temperaturdifferenz für eine stufige oder, über 0..10V, steuerbare E-Pumpe
und Mischerregelung für einen 230V-3-Punkt-Stellantrieb.
Achtung: Alle Arbeiten zum Transport, zur Installation, zur Inbetriebnahme und
Instandhaltung sind von qualifiziertem Fachpersonal auszuführen (IEC 364 bzw. CENELEC
HD 384 oder DIN VDE 0100 und IEC-Report 664 oder DIN VDE 0110 sowie EN 50178, EN
60204, EN 60335/Teil 1 u. Teil 51 und örtliche Bestimmungen einhalten)!
Netzanschluß und Leistungsausgänge nur mit flexiblem Anschlußkabel (3 x 0,75² bzw. 4 x
0,75²) bzw. Steuerleitung LIYY ... anschließen !!!
Gefahrenhinweis: Vor Arbeiten am Regler oder an dessen angeschlossenen Komponenten,
ist das Gerät vorschriftsmäßig spannungsfrei zu schalten! Auch wenn diese nicht in Betrieb
sind können sie unter Netzspannung stehen!!!
1. Montage
Befestigung:
Sicherungswechsel:
Technische Daten:
Hydraulikschema:
mit kontinuierlicher Effektivwertregelung nach Druck-
Das Regelgerät mit den beiliegenden Schrauben und Dübeln an
der Wand oberhalb eines Kabelkanals (kein Legerohr) befestigen.
Zum Wechseln der internen Sicherungen das Gerät spannungsfrei
schalten, Gehäuseschrauben lösen und den Deckel abheben.
Achtung: Bajonettverschluß- erst drücken, dann drehen!
Sicherung z.B. mit einem Polprüfer vorsichtig aushebeln.
Betriebsspannung
Steuersicherung
Leistungssicherung
Mischersicherung
Leistungsausgang
Analogausgang
Relaisausgang
Umgebungstemperatur -10 bis 40°C (max.)
3
E l e k t r o n i k G m b H
novaTec
1 x 230V~/50Hz
T0,4A-250V (Regler)
T6,3A-250V
33Ω/250mW
230V~/400W (max.)
0..10V-10mA (max./Massebezug)
230V~/1A (max./potentialfrei)
