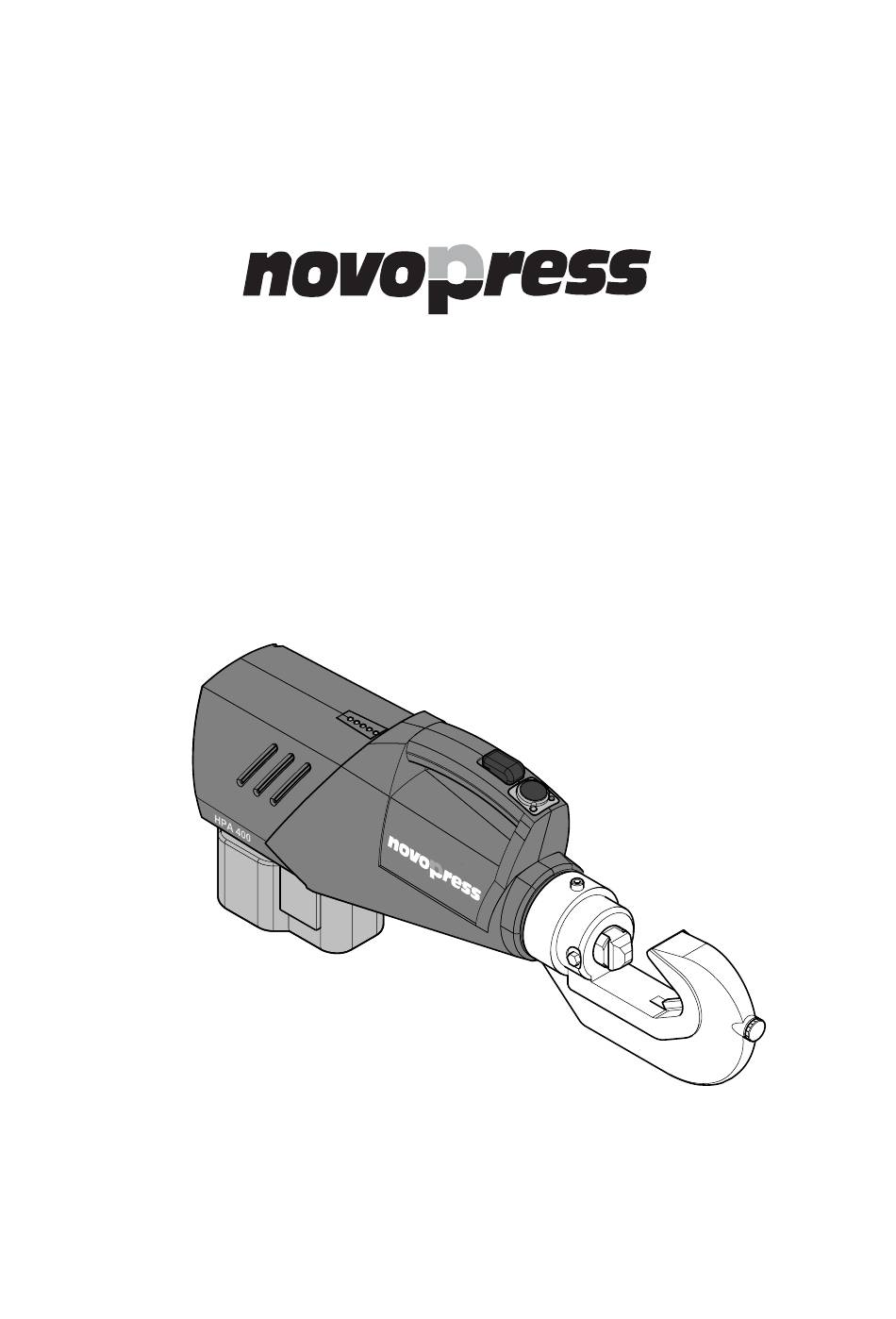

- Seite 1 Betriebsanleitung für Akku-Kabelschuhpresse HPA 400 38500\B03deu 0310...
-
Seite 2: Inhaltsverzeichnis
Arbeiten mit dem HPA 400 ........ -
Seite 3: Grundlegende Sicherheitshinweise
Diese Information steht in direktem Zusammenhang mit der Beschreibung einer Funk- tion oder eines Bedienungsablaufs. BESTIMMUNGSGEMÄßE VERWENDUNG Das Akku-Kabelschuhpresse HPA 400 ist zum Verpressen von Kabelschuhen oder Pressver- bindern bestimmt. Zur bestimmungsgemäßen Verwendung gehört auch das Beachten dieser Bedienungsanleitung, der Sicherheitshinweise sowie die Einhaltung der Wartungs- und Reini- gungsarbeiten. -
Seite 4: Allgemeine Sicherheitsregeln
Lassen Sie Schutzvorrichtungen an ihrem Platze. Handgeräte dürfen nicht stationär eingesetzt werden. Reparatur und Wartung: Lassen Sie Reparaturen und Wartungsarbeiten in einer von NOVOPRESS autorisierten Fachwerkstatt ausführen. Verwenden Sie nur Original- und identische NOVOPRESS Ersatzteile. Für Arbeiten von Fremdpersonal wird von uns jegliche Verantwortung und Haftung abge-... -
Seite 5: Sicherheitshinweise Für Elektrowerkzeuge
HPA 400 SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE Achtung! Beim Gebrauch von Elektrowerkzeugen sind zum Schutz vor einem elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzlichen Sicherheitsmaßnah- men immer zu beachten. Lesen und beachten Sie diese Hinweise, bevor Sie das Gerät benutzen. Bewahren Sie die Sicherheitshinweise gut auf. - Seite 6 Sie das Elektrogerät nur von einem Fachmann oder in einer von NOVO- PRESS autorisierten Fachwerkstatt reparieren • verwenden Sie nur Original- und identische NOVOPRESS Ersatzteile. 12. Akku niemals kurzschließen. Brandgefahr 13. Akku nicht ins Feuer werfen oder über 60°C erhitzen.
-
Seite 7: Vorwort
Aluminiumleiter verpresst werden. Das Gerät arbeitet mit einem elektrohydraulischen Akkuantrieb. Besonderes Merkmal der HPA 400 ist die flache und kompakte Bauweise, die ein bequemes und schnelles Arbeiten ermöglicht. Der um 90° drehbare Presskopf ermöglicht bequemes Ar- beiten, auch bei beengten Platzverhältnissen. -
Seite 8: Technische Daten
HPA 400 Technische Daten Pressgerät: Kolbenkraft: 110 kN Betriebsdruck: 550 bar Hub: 60 mm Verpressbereich: V-Verpressungen Cu 16 bis 400 mm AL 50 bis 400 mm 6-kant-Verpressungen Cu 16 bis 240 mm Al 25 bis 185 mm max. Einlegedurchmesser: 42 mm... -
Seite 9: Bedienelemente Und Anzeigen
HPA 400 Bedienelemente und Anzeigen Rote LED-Anzeige = Verpressung wird momentan durchgeführt Grüne LED-Anzeige = Gerät ist betriebsbereit Start-Taster = Ausführen der Verpressung Rücklauf-Taster = Zurückfahren des Presskolbens Akku-Zustandsanzeige mit 5 LEDs = Ladezustand des Akkus Pressvorgang Das Gerät wird mit einer Hand durch Betätigen von Start-Taster und Rücklauftaster bedient. -
Seite 10: Arbeiten Mit Dem Hpa 400
HPA 400 Arbeiten mit dem HPA 400 Achtung! Gerät nicht ohne Oberwerkzeug und Unterwerkzeug betreiben. Bei aufgesetztem Akku Finger nicht in den Verpressbereich (Bereich zwischen Ober- und Unterwerkzeug) hal- ten. Pressgerät und Akku Hinweis! Die Akkus sind werkseitig nicht aufgeladen. Vor der ersten Inbetriebnahme Akkus auf- laden. -
Seite 11: Gerät Für Das Verpressen Vorbereiten
HPA 400 Akku wechseln Leuchtet keine grüne LED mehr, muss der Akku aufgeladen werden. Die beiden seitlichen Drucktasten hineindrücken. Akku nach hinten herausschieben. Geladenen Akku am Gehäuseunterteil des Geräts ausrichten. Akku nach vorne schieben bis er hörbar einrastet. Arbeiten mit mehreren Akkus Der Akku kann während einer Verpressung gewechselt werden. -
Seite 12: Verpressen
HPA 400 Verpressen Vorraussetzung: Das Gerät ist betriebsbereit, die grüne LED leuchtet. • Kabelende mit aufgestecktem Kabel- schuh oder Pressverbinder in den Ver- presskopf einlegen. • Start-Taster betätigen und betätigt halten. Die grüne LED erlischt und die rote LED leuchtet auf. Der Presskolben fährt aus. -
Seite 13: Hinweise Für Das Verpressen
HPA 400 Hinweise für das Verpressen Zur Kontrolle der Verpresstiefe liefert Novopress auf Wunsch Prüfstäbe mit Prüfanweisung (Bestell.-Nr. 6468). Hinweis für V-Verpressungen: – Beim Verpressen von Aluminiumleitern ist eine Verbiegung der Hülse möglich. Dies kann verhindert werden, wenn jede zweite Verpressung um 180° versetzt ausgeführt wird. -
Seite 14: Werkzeugwechsel
HPA 400 Werkzeugwechsel Presskolben Madenschraube Unterwerkzeug Presskopf 10 Oberwerkzeug 11 Rändelschraube 12 Unterwerkzeug für 6-kant-Verpressungen 13 Zentrierbohrung an Unterwerkzeug Beim Werkzeugwechsel wie folgt vorgehen: Kolbenstange (6) so weit aus dem Gerät herausfahren, bis die Madenschraube (7) zugängig ist. Achtung! Vor der Durchführung der folgenden Arbeitsschritte den Akku vom Gerät abziehen. -
Seite 15: Wartung Und Reparatur
Ober- und Unterwerkzeug auf Beschädigungen überprüfen und ggf. austauschen. Jeden Monat: Gerät auf Undichtigkeit untersuchen und ggf. zur Reparatur einsenden. Jedes Jahr: Überprüfung des Pressgerätes in einer autorisierten NOVOPRESS-Fachwerkstatt (Siehe auch Garantieregelung für Neugeräte). Hinweis! Verwenden Sie NUR ORIGINAL NOVOPRESS-ERSATZTEILE. -
Seite 16: Kurzbeschreibung Der Led- Anzeigen Im Haltegriff
HPA 400 Kurzbeschreibung der LED- Anzeigen im Haltegriff Fehlermeldungen bevor das Pressgerät starten konnte Grüne LED- Rote LED- Ursache Abhilfe Anzeige Anzeige Spannungsabfall Akku-Zustandsanzeige ablesen (Akku ist entladen) (s. Kap. 3.1, Pressgerät und Akku) und Akku aufladen Akku defekt Akku-Zustandsanzeige ablesen (s. -
Seite 17: Anhang
HPA 400 Anhang Mindestanzahl der auszuführenden Verpressungen pro Kabelende. Kabelschuhpresse HPA 400 Mindestanzahl der auszuführenden Verpressungen pro Kabelende V-Verpressungen 6-kt-Verpressungen nach DIN 48083, Teil 4 Werkzeug- Quer- schnitt kennzahl: mm² < 80 > 80 Kabelschuh Kabelschuh N/mm² N/mm² DIN 46235... - Seite 18 HPA 400 Reparaturen / Service Scharnhorststraße 1 Postfach 101163 D-41460 Neuss D-41411 Neuss Tel.: 02131/288-0 Fax: 02131/288-55...
