Entfernungsmessgeräte
Inbetriebnahme

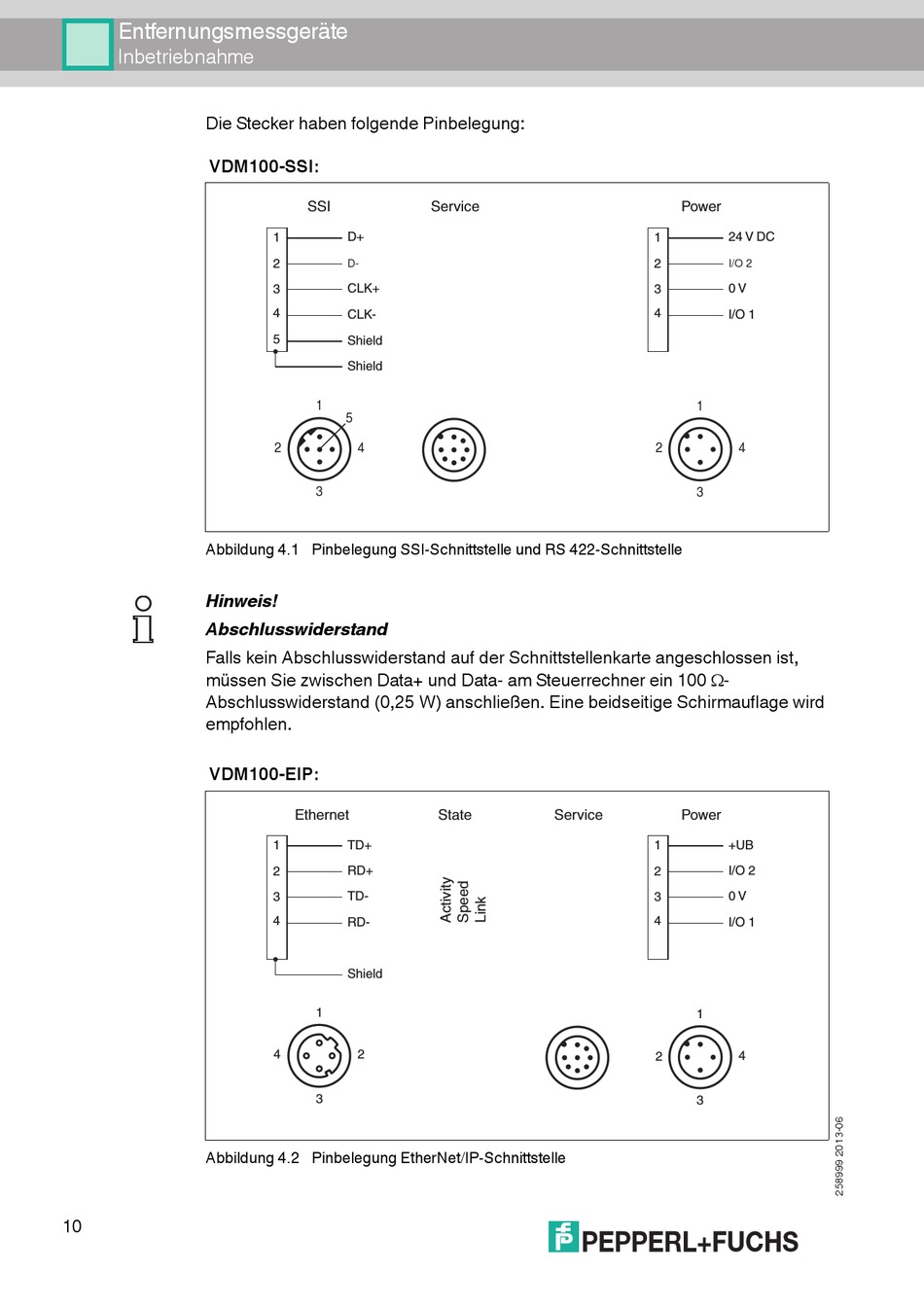

Die Stecker haben folgende Pinbelegung:
VDM100-SSI:
Abbildung 4.1 Pinbelegung SSI-Schnittstelle und RS 422-Schnittstelle
Hinweis!
Abschlusswiderstand
Falls kein Abschlusswiderstand auf der Schnittstellenkarte angeschlossen ist,
müssen Sie zwischen Data+ und Data- am Steuerrechner ein 100 -
Abschlusswiderstand (0,25 W) anschließen. Eine beidseitige Schirmauflage wird
empfohlen.
VDM100-EIP:
Abbildung 4.2 Pinbelegung EtherNet/IP-Schnittstelle
10
SSI
Service
1
D+
2
D-
CLK+
3
4
CLK-
5
Shield
Shield
1
5
2
4
3
Ethernet
State
TD+
1
2
RD+
3
TD-
4
RD-
Shield
1
4
2
3
Power
1
24 V DC
2
I/O 2
0 V
3
4
I/O 1
1
2
3
Service
Power
+UB
1
2
I/O 2
3
0 V
4
I/O 1
1
2
3
4
4
