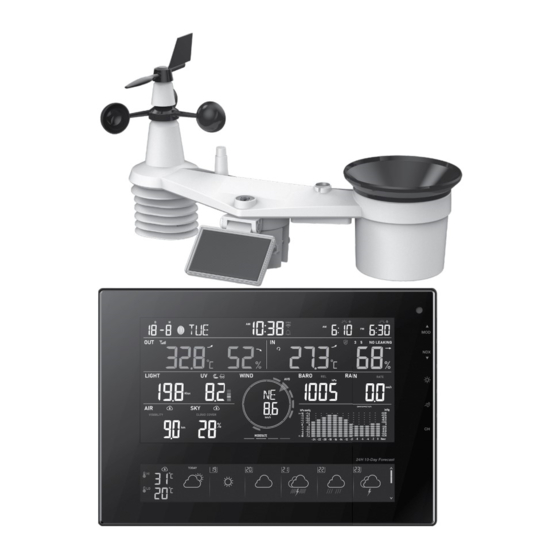

- Seite 46 WLAN-Wetterstation mit 7in1-Multisensor und 24-Stunden- und 10-Tage-Vorhersage W850 Modell: Bedienungsanleitung...
- Seite 47 INHALTSVERZEICHNIS 1. EINLEITUNG ........................... 4 KURZANLEITUNG ..........................5 2. VOR DER MONTAGE ......................5 FUNKTIONSPRÜFUNG ........................5 STANDORTWAHL ..........................5 3. ERSTE SCHRITTE ......................... 6 DRAHTLOSER 7IN1-MULTISENSOR ....................6 3.1.1 WINDFAHNE MONTIEREN ..........................6 3.1.2 REGENTRICHTER MONTIEREN ........................7 3.1.3 AKKUS EINSETZEN ............................
- Seite 48 PWL-KONTO ANLEGEN UND NEUES GERÄT IN PWL HINZUFÜGEN ......... 32 6. BASISSTATION MIT WLAN VERBINDEN ................34 6.1 WSLINK KONFIGURATIONS-APP HERUNTERLADEN ..............34 BASISSTATION IM AP-MODUS ..................... 34 6.3 BASISSTATION ZU WSLINK HINZUFÜGEN ..................35 NEUE BASISSTATION MIT WSLINK EINRICHTEN ............... 36 WETTERSERVER EINSTELLEN ....................
-
Seite 49: Einleitung
- Dieses Produkt enthält eine Knopfzellenbatterie. Ein Verschlucken der Knopfzellenbatterie kann in nur 2 Stunden zu schweren inneren Verätzungen und schließlich zum Tod führen. - Halten Sie neue und verbrauchte Batterien getrennt. Wenn das Batteriefach nicht sicher schließt, nutzen Sie das Produkt nicht weiter und halten Sie es von Kindern fern. -
Seite 50: Kurzanleitung
KURZANLEITUNG Die folgende Kurzanleitung zeigt die notwendigen Schritte für die Installation und den Betrieb der Wetterstation sowie für das Hochladen der Daten ins Internet (mit Verweisen auf die entsprechenden Kapitel der Anleitung). Schritt Beschreibung Kapitel Drahtlosen 7in1-Multisensor einschalten. 3.1.3 Basisstation einschalten und mit dem Multisensor koppeln. Datum und Uhrzeit von Hand einstellen (kann entfallen, wenn Wetterstation 4.5.1 mit dem Internet verbunden ist und Zeitsynchronisationsfunktion aktiviert ist). -
Seite 51: Erste Schritte
ERSTE SCHRITTE DRAHTLOSER 7IN1-MULTISENSOR 1. Regensammelbehälter 7. Solarpanel 12. RESET-Taste 2. Dosenlibelle 8. Strahlungsschutz und 13. Montageaufnahme 3. UVI-/Lichtsensor Thermo-/Hygrometer 14. Einstellbares 4. Windfahne 9. Abflussöffnungen Solarpanel-Scharnier 5. Windschalen 10. Batteriefach/-abdeckung 15. Kippbecher 6. Antenne 11. Rote LED-Funktionsleuchte 16. Regensensor 3.1.1 WINDFAHNE MONTIEREN (a) Richten Sie, wie in der Abbildung dargestellt, die flache Seite der Windfahnenachse auf die flache Seite der... -
Seite 52: Regentrichter Montieren
3.1.2 REGENTRICHTER MONTIEREN Bringen Sie den Regentrichter an und drehen Sie ihn im Uhrzeigersinn auf den Multisensor auf. Schritt 2 Schritt 1 Verriegelungsnuten 3.1.3 AKKUS EINSETZEN Schritt 1: Schrauben Sie die Batterieabdeckung an der Unterseite des Geräts ab und nehmen Sie die Kabelbuchse heraus. Schritt 2: Schließen Sie den Stecker des Ni-MH-Akkus an die Kabelbuchse an. -
Seite 53: Solarpanel Einstellen
Schritt 5: Schließen Sie die Batterieabdeckung und ziehen Sie die Schraube fest. Schritt 6: Ziehen Sie die Schutzfolie des Solarpanels ab. HINWEIS: Verwenden Sie ausschließlich den mitgelieferten Ni-MH-Akku (3,6 V). Verwenden Sie keine Batterien abweichender Typen. Es wird empfohlen, die Steckverbindung mit wasserfestem Klebeband zu umwickeln, um sie zusätzlich vor Feuchtigkeit und salzhaltiger Luft zu schützen. -
Seite 54: Montagestange Montieren
Schritt 2: Stellen Sie den vertikalen Winkel des Solarpanels (0°, 15°, 30°, 45°, 60°) entsprechend dem Breitengrad Ihres Standorts ein. Schritt 3: Schieben Sie das Zahnrad wieder auf die Verzahnung und ziehen Sie die Schraube an, bis das Zahnrad in der Verriegelungsposition gesichert ist. -
Seite 55: Ausrichtung
3.1.6 AUSRICHTUNG Montieren Sie den drahtlosen 7in1-Sensor für genaue Nach Nach Regen- und Windmessungen an einem offenen Ort ohne Süden Norden Hindernisse über und um den Sensor. Richten Sie die Nordmarkierung (N) oben auf dem 7in1-Sensor bei der Endmontage mit einem Kompass oder GPS nach Norden aus. -
Seite 56: Zusätzliche Sensoren Synchronisieren (Optional)
3.2 ZUSÄTZLICHE SENSOREN SYNCHRONISIEREN (OPTIONAL) Die Basisstation kann die Daten von weiteren Sensoren anzeigen und auf den ProWeatherLive(PWL)-Cloudserver hochladen, damit Sie sich die Daten auf der PWL-Website und in der App anzeigen lassen können. Bitte wenden Sie sich an Ihren Händler vor Ort, um mehr über die verschiedenen verfügbaren Sensoren zu erfahren. Einige dieser Sensoren sind mehrkanalig. -
Seite 57: Empfehlungen Für Optimalen Empfang
Optionale Luftqualitätssensoren Anzahl Modell unterstützter Beschreibung Bild Sensoren C3123A 1 Sensor Feinstaubsensor (PM2.5/10-Sensor) C3138A 1 Sensor -Sensor C3139A 1 Sensor HCHO/VOC-Sensor C3140A 1 Sensor CO-Sensor HINWEIS: Bei der Kopplung von Luftqualitätssensoren können Sie die Sensoren einem beliebigen Kanal zuordnen. Die Basisstation unterstützt die Anzeige eines Kanals für jeden der Luftqualitätssensoren. -
Seite 58: Basisstation Einrichten
Die folgende Tabelle zeigt eine typische Verringerung der Signalstärke beim Durchdringen verschiedener Baustoffe: Baustoff Verringerung der Signalstärke um Glas (unbehandelt) 10–20 % Holz 10–30 % Gipskarton/Trockenbauwände 20–40 % Ziegelstein 30–50 % Dämmfolie 60–70 % Betonwand 80–90 % Aluminiumverkleidung 100 % Metallwand 100 % Anmerkung: bezogen auf Funksignalreduzierung... -
Seite 59: Displayanzeige Nach Dem Einschalten
3.4.2 DISPLAYANZEIGE NACH DEM EINSCHALTEN 1. Sobald die Basisstation eingeschaltet ist, leuchten alle LCD-Segmente auf. 2. Die Basisstation startet automatisch den AP-Modus („AP“ wird angezeigt). Um die WLAN-Verbindung herzustellen, befolgen Sie die Schritte in Kapitel 5. Startbildschirm (mit verbundenem 7in1-Sensor) HINWEIS: Wenn beim Einschalten der Basisstation keine Anzeige erscheint, betätigen Sie mithilfe eines spitzen Gegenstands die RESET-Taste. -
Seite 60: Funktionen Und Bedienung Der Basisstation
FUNKTIONEN UND BEDIENUNG DER BASISSTATION 4.1 DISPLAYANZEIGEN 1. Mondphase, Uhrzeit & Datum, 7. Luftdruck Sonnenaufgang/Sonnenuntergang, 8. Regenrate und Regenmenge Mondaufgang/Monduntergang 9. Sicht oder Luftqualität 2. Außentemperatur und -luftfeuchtigkeit 10. Bewölkung oder Blitzschlag 3. Innentemperatur und -luftfeuchtigkeit 11. Multifunktionales Verlaufsdiagramm 4. Lichtintensität/Zeit bis Sonnenbrand 12. -
Seite 61: Bedientasten
BEDIENTASTEN Taste/Name Beschreibung HOUR Stündliche Vorhersage anzeigen. Tagesvorhersage anzeigen. Zwischen den maximalen und minimalen Wetterdaten des Tages oder seit dem letzten Zurücksetzen wechseln. BARO Zwischen relativer und absoluter Luftdruckmessung umschalten. ALARM / SNOOZE Alarmton abstellen. RAIN Zwischen Sichtweite und Luftqualität wechseln. Zwischen Regenrate und Regenmenge wechseln Zwischen Bewölkungsgrad und Blitzschlag wechseln. -
Seite 62: Funktionen Der Basisstation
Sensorsynchronisation (Pairing) starten. SENSOR / WI-FI 6 s gedrückt halten, um in den AP-Modus zu gelangen und umgekehrt. Netzanschluss Basisstation zurücksetzen. RESET 6 s gedrückt halten, um Basisstation auf Werkseinstellungen zurückzusetzen. Batteriefach/-abdeckung FUNKTIONEN DER BASISSTATION 4.3.1 WETTERSYMBOLE Je nach Wettervorhersage werden bis zu 19 verschiedene Wettersymbole angezeigt: Sonnig Klar* Teilweise bewölkt... -
Seite 63: Vorhersage Der Höchst-/Tiefsttemperaturen
4.3.3 VORHERSAGE DER HÖCHST-/TIEFSTTEMPERATUREN Standardmäßig zeigt die Basisstation die Höchst- (HI) und Tiefsttemperatur (LO) des aktuellen Tages an. Um die Höchst- und Tiefsttemperaturen des aktuellen Tages bis zu den nächsten 10 Tagen anzuzeigen, drücken Sie einfach die DAY-Taste, siehe unten. DAY-Taste drücken, um Wert des... -
Seite 64: Wettervorhersage Für Aktuelle Uhrzeit Und Die Nächsten 23 Stunden
Erneut drücken, um Wert des nächsten Tages anzuzeigen Erneut drücken, um Wert des nächsten Tages anzuzeigen 4.3.5 WETTERVORHERSAGE FÜR AKTUELLE UHRZEIT UND DIE NÄCHSTEN 23 STUNDEN Die Basisstation zeigt auch die Wettervorhersage für die aktuelle Uhrzeit und die nächsten 23 Stunden an. Drücken Sie die HOUR-Taste, um zur 24-Stunden-Vorhersage zu wechseln. -
Seite 65: Luftdruck
HOUR-Taste drücken, um Wert der Folgestunde anzuzeigen HOUR-Taste drücken, um Wert der Folgestunde anzuzeigen HINWEIS: - Dies ist ein Online-Wettervorhersagedienst. Achten Sie darauf, dass die Basisstation mit ProWeatherLive verbunden ist. Für die Einrichtung von WLAN und PWL siehe Kapitel 5 und 6. - Geben Sie auf der ProWeatherLive-Seite „Edit devices“... -
Seite 66: Gefühlte Temperatur
4.3.9.1 GEFÜHLTE TEMPERATUR Die gefühlte Temperatur (FEELS LIKE) zeigt an, wie sich die Außentemperatur anfühlen wird. Es handelt sich um eine Mischberechnung aus Windkühlfaktor (18 °C oder darunter) und dem Hitzeindex (26 °C oder darüber). Bei Temperaturen im Bereich zwischen 18,1 °C und 25,9 °C, wo Wind und Luftfeuchtigkeit die Temperatur weniger stark beeinflussen, zeigt das Gerät die tatsächlich gemessene Außentemperatur als gefühlte Temperatur an. -
Seite 67: Überblick
4.3.10.1 ÜBERBLICK 1. Kanalnummer 2. Anzeige einer niedrigen Batterieladestands des Kanalsensors 3. Empfangsstärkenanzeige des Sensorsignals 4. Temperaturtrend des Innenraum-/Kanalsensors 5. Status des Wassersensors (für optionale Sensoren) 6. Symbol für automatische Schleife 7. Temperaturmessung des Innenraum-/Kanalsensors 8. Symbol für schwimmenden Poolsensor 9. -
Seite 68: Wind
4.3.13 WIND 4.3.13.1 WINDGESCHWINDIGKEIT UND -RICHTUNG 1. Alarmanzeige für hohe Windgeschwindigkeit 2. Böenanzeige 3. Windrichtungsanzeige in Echtzeit (16 Punkte) 4. Durchschnittliche Windgeschwindigkeit, Böengeschwindigkeit oder Beaufort-Skala 4.3.13.2 WINDGESCHWINDIGKEIT, BÖEN UND BEAUFORT-SKALA ANZEIGEN Drücken Sie die WIND-Taste, um zwischen durchschnittlicher Windgeschwindigkeit, Böen und Beaufort-Skala zu wechseln. -
Seite 69: Regen
39–49 km/h Starke Äste bewegen sich. Pfeifen an Drahtseilen. 25–30 mph Starker Wind Nutzen von Regenschirmen wird schwierig. Leere 22–27 Knoten Kunststoffbehälter kippen um. 10,8–13,8 m/s 50–61 km/h 31–38 mph Bäume bewegen sich. Widerstand beim Gehen Steifer Wind gegen den Wind. 28–33 Knoten 13,9–17,1 m/s 62–74 km/h... -
Seite 70: Uv-Index Und Expositionsniveau
HINWEIS: Während der Montage des 7in1-Multisensors können fehlerhafte Messwerte auftreten. Sobald die Montage abgeschlossen ist und das Gerät ordnungsgemäß funktioniert, sollten alle Daten gelöscht und mit den Messungen neu begonnen werden. 4.3.15 UV-INDEX UND EXPOSITIONSNIVEAU Im Abschnitt UVI werden folgende Informationen angezeigt: 1. -
Seite 71: Automatische Anzeigeschleife Für Luftqualität Aktivieren
HCHO (Formaldehyd) Bei gekoppeltem optionalen HCHO/VOC-Sensor. Die Basisstation kann den HCHO-Wert anzeigen. VOC (flüchtige organische Verbindungen) Bei gekoppeltem optionalen HCHO/VOC-Sensor. Die Basisstation kann die VOC-Stufen 1 bis 5 anzeigen. PM2.5/10 (Feinstaub) Bei gekoppeltem optionalen PM2.5/10-Sensor. Die Basisstation kann Feinstaub (PM2.5/10) oder den entsprechenden Luftqualitätsindex (AQI) anzeigen. Der PM2.5/10-Sensor zeigt standardmäßig PM2.5 an. -
Seite 72: Blitzerkennung (Optionaler Sensor)
4.3.18.2 BLITZERKENNUNG (OPTIONALER SENSOR) Der Blitzsensor ist ein optionaler Sensor, der separat erworben und mit der Basisstation gekoppelt werden kann. Mit diesem Sensor können Blitzdaten in Echtzeit auf dem Display angezeigt werden (LIGHTNING). Wenn ein Blitzschlag erkannt wird, blinkt das rote Licht am Sensor. Drücken Sie an der Basisstation die SKY-Taste, um die folgenden Blitzdaten anzuzeigen Blitzschläge in der letzten - Zeitspanne seit dem letzten Blitzschlag und geschätzte Blitzentfernung... -
Seite 73: Max/Min-Werte Anzeigen
4.3.20 MAX/MIN-WERTE ANZEIGEN Die Basisstation kann MAX/MIN-Werte sowohl für einzelne Tage als auch seit dem letzten Zurücksetzen vorhalten. Drücken Sie im normalen Modus die MEM-Taste, um die Messwerte auf dem Display in der folgenden Reihenfolge anzuzeigen: Tages-MAX-Wert Tages-MIN-Wert MAX-Wert seit letztem Zurücksetzen MIN-Wert seit letztem Zurücksetzen. -
Seite 74: Verbindungsstatus
VERBINDUNGSSTATUS 4.4.1 SIGNALEMPFANG DES DRAHTLOSEN SENSORS 1. Die Signalstärke des drahtlosen Sensors an der Basisstation wird wie folgt angezeigt: Kein Signal Schwaches Signal Gutes Signal Drahtloser 7in1-Multisensor Thermo-/Hygrometer-Kanal oder anderer optionaler Sensor 2. Wenn das Signal unterbrochen und innerhalb von 15 min nicht wiederhergestellt wird, verschwindet das Signalsymbol. -
Seite 75: Masseinheiten
Drücken Sie die / MOD-Taste oder die / NDX-Taste, um die Anzeigesprache für Wochentage Anzeigesprache für den Wochentag einzustellen. Einstellungsmodus beenden HINWEIS: - Während der Einstellung können Sie in den normalen Modus zurückkehren, indem Sie die -Taste 2 s lang gedrückt halten. ... -
Seite 76: Alarmzeit/Eisalarm Anzeigen Und Aktivieren
4.5.3.1 ALARMZEIT/EISALARM ANZEIGEN UND AKTIVIEREN 1. Drücken Sie im normalen Modus die ALARM-Taste, um die Alarmzeit 5 s lang anzuzeigen. 2. Wenn die Alarmzeit angezeigt wird, drücken Sie erneut auf die ALARM-Taste, um die Alarmfunktion zu aktivieren. Drücken Sie alternativ zweimal die ALARM-Taste, um den Alarm mit Eisalarmfunktion zu aktivieren. Alarm aus Alarm ein Alarm mit Eisalarm... -
Seite 77: Pwl-Konto Anlegen Und Wlan-Verbindung Der Basisstation Einrichten
PWL-KONTO ANLEGEN UND WLAN-VERBINDUNG DER BASISSTATION EINRICHTEN Die Basisstation kann Wetterdaten über den WLAN-Router auf den ProWeatherLive(PWL)-Cloudserver hoch- bzw. von diesem herunterladen. Richten Sie Ihr Gerät wie im Folgenden beschrieben ein. HINWEIS: ProWeatherLive(PWL)-Website und -App können ohne vorherige Ankündigung geändert werden. PWL-KONTO ANLEGEN UND NEUES GERÄT IN PWL HINZUFÜGEN 1. - Seite 78 4. Klicken Sie in der oberen rechten Ecke des Stations-Tabs auf Edit. 5. Geben Sie Gerätename, Geräte-MAC-Adresse, Höhe, Breitengrad, Längengrad und Ihre Zeitzone im Stations-Tab ein und klicken Sie dann auf Confirm, um die Einstellungen zu speichern. HINWEIS: - Die MAC-Adresse des Geräts befindet sich auf der Rückseite der Basisstation. AA:11:BB:XX:YY:ZZ MAC-Adresse des Geräts - Wettervorhersage und Anzeige der Wetterbedingungen basieren auf den eingegebenen Breiten- und Längengraden, die...
-
Seite 79: Basisstation Mit Wlan Verbinden
BASISSTATION MIT WLAN VERBINDEN WSLINK KONFIGURATIONS-APP HERUNTERLADEN WSLink Um die Basisstation mit dem WLAN zu verbinden, müssen Sie die Konfigurations-App „WSLink“ über einen der folgenden Links herunterladen. Scannen Sie hierzu den jeweiligen QR-Code, um im App Store oder bei Google Play nach „WSLink“ zu suchen. App Store Google Play Die WSLink-App wird benötigt, um die Basisstation mit WLAN und Internet zu verbinden, den Wetterserver... -
Seite 80: Basisstation Zu Wslink Hinzufügen
6.3 BASISSTATION ZU WSLINK HINZUFÜGEN Öffnen Sie die WSLink-App und befolgen Sie die nachstehenden Schritte, um Ihre Basisstation zu WSLink hinzuzufügen. (a) Seite Your Device (c) Vergewissern Sie sich, dass sich die ) Wählen Sie Ihr Gerät aus. Tippen Sie auf „Add Device“. Basisstation im AP-Modus befindet. -
Seite 81: Neue Basisstation Mit Wslink Einrichten
NEUE BASISSTATION MIT WSLINK EINRICHTEN Die App führt Sie mit folgenden Schritten durch die Einrichtung. (e) Seite Wi-Fi (f) Seite Edit Device (g) Seite Weather server Network: Wählen Sie das WLAN-Netzwerk Device name: Geben Sie einen ProWeatherLive: Siehe Kapitel 6.5 (c). (SSID des Routers) für die Verbindung aus. -
Seite 82: Wetterserver Einstellen
WETTERSERVER EINSTELLEN (a) Seite Settings (b) Wählen Sie den Wetterserver. (c) Laden Sie Wetterdaten auf ProWeatherLive Tippen Sie auf der Einstellungsseite hoch. auf „Weather server“. 1. Legen Sie auf proweatherlive.net ein Konto und eine Wetterstation gemäß Kapitel 5.1 an. 2. Geben Sie die Stations-ID und den Stationsschlüssel ein, die Sie von proweatherlive.net erhalten haben. -
Seite 83: Kalibrierungsparameter
6.6.1 KALIBRIERUNGSPARAMETER Art der Standardw Abschnitt Parameter Einstellbereich Typische Kalibrierungsquelle Kalibrierung Temperatur Offset ±20 °C Alkohol- oder Quecksilberthermometer Luftfeuchtigkeit Offset ±20 % Schleuderpsychrometer Indoor Absoluter Druck Offset Kalibriertes Barometer in Laborqualität ±560 hPa (±16,54 inHg oder Relativer Druck Offset Lokaler Flughafen ±420 mmHg) Temperatur Offset... -
Seite 84: Sta-Modus
STA-MODUS Wenn Ihr Smartphone und Ihre Basisstation mit demselben WLAN-Netzwerk verbunden sind, können Sie direkt auf die Einstellungen der Basisstation zugreifen. (a) Seite Your Device (b) Seite Settings (unter STA-Modus) Vergewissern Sie sich, dass Ihre Sie können durch Antippen verschiedene Basisstation und Ihr Smartphone mit Einstellungsseiten aufrufen, außer „Wi-Fi“... -
Seite 85: Auf Andere Wetterserver Hochladen
HINWEIS: Sollten Sie Fragen zum PWL-Betrieb haben, tippen Sie unter auf „Help“. In der WSLink-App können Sie auch das PWL-Symbol unter „Your Device“ antippen, um auf Live-Wetterdaten im ProWeatherLive-Dashboard zuzugreifen. AUF ANDERE WETTERSERVER HOCHLADEN Mit dem ProWeatherLive.net-Dienst können Sie Daten von jeder Wetterstation auf zwei weitere Wetterserver hochladen, wie zum Beispiel WeatherUnderground, WeatherCloud, PWSWeather oder AWEKAS. -
Seite 86: Batteriewechsel
5. Die Basisstation bleibt im AP-Modus, damit Sie die Firmware-Version und alle aktuellen Einstellungen überprüfen können. Um den AP-Modus zu verlassen, halten Sie die SENSOR / WI-FI-Taste 6 s lang gedrückt. WICHTIGER HINWEIS: - Halten Sie während des Firmware-Updates die Stromversorgung aufrecht. - Stellen Sie sicher, dass Ihre WLAN-Verbindung stabil ist. -
Seite 87: Problembehebung
PROBLEMBEHEBUNG Problem Lösung Verbindung mit dem Stellen Sie sicher, dass sich der Multisensor innerhalb des Übertragungsreichweite befindet. drahtlosen 7in1-Multisensor Wenn immer noch keine Verbindung möglich ist, setzen Sie den Sensor zurück und instabil bzw. keine koppeln Sie ihn erneut mit der Basisstation. Verbindung möglich STA-Modus für Einrichtung Stellen Sie sicher, dass die Basisstation und Ihr Smartphone mit demselben... - Seite 88 Online-Plattform Website https://proweatherlive.net App-Name ProWeatherLive App-Plattform Google Play und App Store Zeitbezogene Funktionen Zeitanzeige HH : MM Stunden-Format 12 Stunden AM/PM oder 24 Stunden Datumsanzeige TT/MM oder MM/TT Über PWL zur Synchronisierung mit der lokalen Zeit am Standort der Zeitsynchronisierungsverfahren Basisstation Sprachen für Wochentaganzeige EN / DE / FR / ES / IT / NL / RU...
-
Seite 89: Drahtloser 7In1-Multisensor
1–9 % rel. LF ±5 % rel. LF bei 25 °C (77 °F) Genauigkeit 10–90 % rel. LF ±3,5 % rel. LF bei 25 °C (77 °F) 91–99 % rel. LF ±5 % rel. LF bei 25 °C (77 °F) Auflösung Windgeschwindigkeit und -richtung (Hinweis: vom 7in1-Sensor erfasste Daten)
