M2118

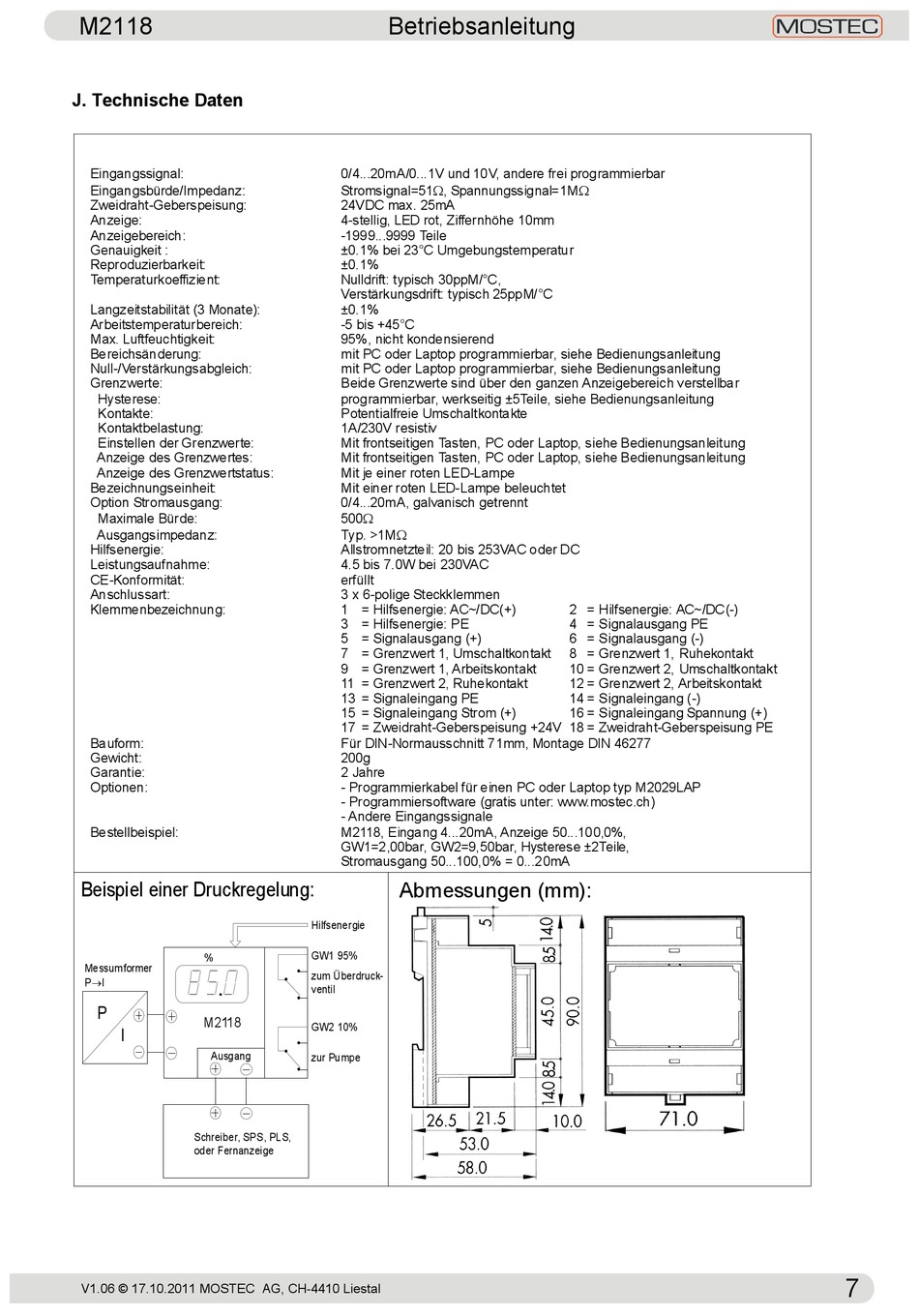

J. Technische Daten
Eingangssignal:
Eingangsbürde/Impedanz:
Zweidraht-Geberspeisung:
Anzeige:
Anzeigebereich:
Genauigkeit :
Reproduzierbarkeit:
Temperaturkoeffizient:
Langzeitstabilität (3 Monate):
Arbeitstemperaturbereich:
Max. Luftfeuchtigkeit:
Bereichsänderung:
Null-/Verstärkungsabgleich:
Grenzwerte:
Hysterese:
Kontakte:
Kontaktbelastung:
Einstellen der Grenzwerte:
Anzeige des Grenzwertes:
Anzeige des Grenzwertstatus:
Bezeichnungseinheit:
Option Stromausgang:
Maximale Bürde:
Ausgangsimpedanz:
Hilfsenergie:
Leistungsaufnahme:
CE-Konformität:
Anschlussart:
Klemmenbezeichnung:
Bauform:
Gewicht:
Garantie:
Optionen:
Bestellbeispiel:
Beispiel einer Druckregelung:
%
Messumformer
®
P I
P
M2118
I
Ausgang
Schreiber, SPS, PLS,
oder Fernanzeige
V1.06 © 17.10.2011 MOSTEC AG, CH-4410 Liestal
Betriebsanleitung
0/4...20mA/0...1V und 10V, andere frei programmierbar
W
Stromsignal=51 , Spannungssignal=1M
24VDC max. 25mA
4-stellig, LED rot, Ziffernhöhe 10mm
-1999...9999 Teile
±0.1%
bei 23°C Umgebungstemperatur
±0.1%
Nulldrift: typisch 30ppM/°C,
Verstärkungsdrift: typisch 25ppM/°C
±0.1%
-5 bis +45°C
95%, nicht kondensierend
mit PC oder Laptop programmierbar, siehe Bedienungsanleitung
mit PC oder Laptop programmierbar, siehe Bedienungsanleitung
Beide Grenzwerte sind über den ganzen Anzeigebereich verstellbar
programmierbar, werkseitig
Potentialfreie Umschaltkontakte
1A/230V resistiv
Mit frontseitigen Tasten, PC oder Laptop, siehe Bedienungsanleitung
Mit frontseitigen Tasten, PC oder Laptop, siehe Bedienungsanleitung
Mit je einer roten LED-Lampe
Mit einer roten LED-Lampe beleuchtet
0/4...20mA, galvanisch getrennt
W
500
W
Typ. >1M
Allstromnetzteil: 20 bis 253VAC oder DC
4.5 bis 7.0
W bei 230VAC
erfüllt
3 x 6-polige Steckklemmen
1
= Hilfsenergie: AC~/DC(+)
3 = Hilfsenergie: PE
5 = Signalausgang (+)
7 =
Grenzwert 1, Umschaltkontakt
9 = Grenzwert 1, Arbeitskontakt
11 = Grenzwert 2, Ruhekontakt
13 = Signaleingang PE
15 = Signaleingang Strom (+)
17 =
Zweidraht-Geberspeisung
Für DIN-Normausschnitt 71mm, Montage DIN 46277
200g
2 Jahre
- Programmierkabel für einen PC oder Laptop typ M2029LAP
- Programmiersoftware (gratis unter: www.mostec.ch)
- Andere Eingangssignale
M2118, Eingang 4...20mA, Anzeige 50...100,0%,
GW1=2,00bar, GW2=9,50bar, Hysterese
Stromausgang 50...100,0% = 0...20mA
Abmessungen (mm):
Hilfsenergie
GW1 95%
·
zum Überdruck-
·
ventil
·
GW2 10%
·
·
zur Pumpe
·
W
±5Teile
, siehe Bedienungsanleitung
2 = Hilfsenergie: AC~/DC(-)
4 = Signalausgang PE
6 = Signalausgang (-)
8 = Grenzwert 1, Ruhekontakt
10 =
Grenzwert 2, Umschaltkontakt
12 = Grenzwert 2, Arbeitskontakt
14 = Signaleingang (-)
16 = Signaleingang Spannung (+)
+24V
18 = Zweidraht-Geberspeisung PE
±2Teile,
7
