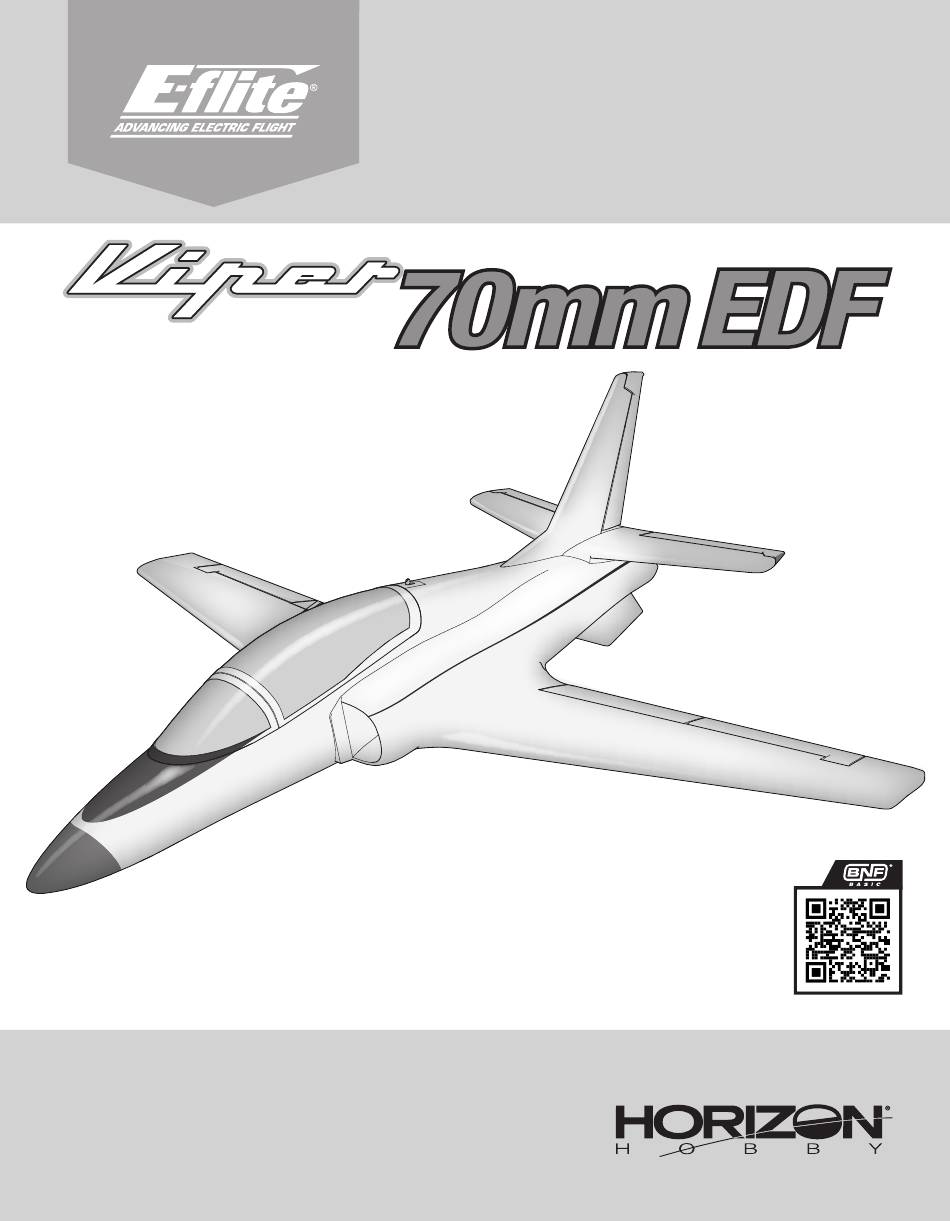

Instruction Manual
Bedienungsanleitung
Manuel d'utilisation
Manuale di Istruzioni
EFL077500
Updated 7/23
Scan the QR code and select the Manuals and Support quick links from
the product page for the most up-to-date manual information.
Scannen Sie den QR-Code und wählen Sie auf der Produktseite
die Quicklinks Handbücher und Unterstützung, um die aktuellsten
Scannez le code QR et sélectionnez les liens rapides Manuals and Support
sur la page du produit pour obtenir les informations les plus récentes
Scannerizzare il codice QR e selezionare i Link veloci Manuali e Supporto
dalla pagina del prodotto per le informazioni manuali più aggiornate.
Informationen zu Handbücher.
sur le manuel.
EFL077500
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Horizon Hobby E-FLITE Kiper 70mm EDF
Inhaltszusammenfassung für Horizon Hobby E-FLITE Kiper 70mm EDF
- Seite 1 Scan the QR code and select the Manuals and Support quick links from the product page for the most up-to-date manual information. Scannen Sie den QR-Code und wählen Sie auf der Produktseite Instruction Manual die Quicklinks Handbücher und Unterstützung, um die aktuellsten Informationen zu Handbücher.
-
Seite 2: Sicherheitshinweise Und Warnungen
Grundfähigkeiten. Wird dieses Produkt nicht auf eine sichere und verantwortungsvolle Weise betrieben, kann dies zu Verletzungen oder Schäden am Produkt oder anderen Sachwerten führen. Versuchen Sie nicht ohne Genehmigung durch Horizon Hobby, LLC, das Produkt zu zerlegen, es mit inkompatiblen Komponenten zu verwenden oder auf jegliche Weise zu erweitern. -
Seite 3: Inhaltsverzeichnis
Registrierung Spezifikationen Spannweite 1100mm Registrieren Sie Ihr Produkt heute, um zu unserer Mailing- Länge 1026mm Liste zu gehören und mit Produktaktualisierungen Angebo- ten und E-flite News auf dem neuesten Stand zu sein. Ohne Akku: 1340g Gewicht Mit empfohlenem 6S 3200mAh Akku: 1820g Enthaltene Ausrüstung Spektrum™... -
Seite 4: Zusammenbau Des Modells
Zusammenbau des Modells Montage des Höhenleitwerks 1. Beide Servo-Steckverbinder des Höhenruders in die mit „ELEV“ markierten Verlängerungen im Rumpf stecken. Überstehenden Servodraht in den Rumpf führen und sicherstellen, dass die Servostecker und überstehender Draht nicht sichtbar sind, wenn man in den Heckkonus schaut. TIPP: NAuf die richtige Polarität der Servostecker achten: braun auf braun, gelb auf gelb und orange auf orange. -
Seite 5: Montage Der Tragfläche
Zusammenbau des Modells Montage der Tragfläche 1. Die Verlängerungen für Querruder-, Wölbklappen- und Einzieh-Servo, die aus der Tragfläche austreten, gut auseinanderhalten. 2. Sicherstellen, dass die Servostecker ordnungsgemäß mit dem Y-Kabelbaum verbunden sind. Die Verlängerungen sind mit „AIL“, „FLAP“ und „GEAR“ beschriftet. -
Seite 6: Einstellung Des Senders
Einstellung des Senders Duale Geschwindigkeiten WICHTIG: Nach dem Einrichten des Modells immer den Sender und Empfänger erneut binden, um die gewünschten Failsafe-Positionen einzurichten. Machen Sie Ihre ersten Flugversuche bei niedriger Geschwindigkeit. Zum Der Getriebekanal (Kanal 5) steuert das Einziehfahrwerk. Bei Verwendung eines Landen einen großen Ausschlag am Höhenruder verwenden. -
Seite 7: Konfiguration Von Sendern Der Ix-Serie
Einstellung des Senders Konfiguration von Sendern der iX-Serie Konfiguration von Sendern der iX-Serie 1. Schalten Sie Ihren Sender EIN und beginnen Sie, sobald die App Spektrum 8. Zum Menu Anpassen des Modells gehen. AirWare geöffnet ist. 9. Duale Geschwindigkeiten und Expo einstellen: Querruder auswählen Wählen Sie das orangene Stiftsymbol oben links auf dem Bildschirm, das Schalter einstellen: Schalter F System erfragt eine Erlaubnis zum Ausschalten RF, wählen Sie FORTFAHREN. -
Seite 8: Allgemeine Tipps Zur Bindung Und Failsafe
Allgemeine Tipps zur Bindung und Failsafe • Der mitgelieferte Sender wurde speziell für den Betrieb dieses Fluggeräts • Nach erfolgter Bindung behält der Empfänger seine Bindungseinstellungen für programmiert. Nach dem Austausch des Empfängers sind die Anweisungen zur den Empfänger bei, bis eine neue Bindung erfolgt. ordnungsgemäßen Einrichtung dem Empfängerhandbuch zu entnehmen. -
Seite 9: Tipps Für Das Fliegen Mit Safe Select
Tipps für das Fliegen mit SAFE Select Wenn das Flugzeug im SAFE Select-Modus fliegt, kehrt es in den Horizontalflug Select reibungslos zu fliegen, häufige Steuerungsänderungen vermeiden und das zurück, wenn sich die Querruder- und Höhenrudersteuerung auf Neutral befinden. Korrigieren kleinerer Abweichungen möglichst vermeiden. Mit Safe Select geben Mit der Querruder- oder Höhenrudersteuerung kann bewirkt werden, dass das durchdachte Steuereingaben dem Flugzug den Befehl, in einem bestimmten Winkel Flugzeug sich neigt, steigt oder in einen Sturzflug übergeht. -
Seite 10: Montage Des Akkus Und Aktivierung Des Geschwindigkeitsreglers
Montage des Akkus und Aktivierung des Geschwindigkeitsreglers Wahl des Akkus Wir empfehlen einen 22,2V 6S 3200mAh 50C LiPo-Akku mit IC5-Anschluss. Wird ein anderer Akku verwendet, dann sollte dieser in Leistung, Abmessungen und Gewicht ähnlich sein, damit er in den Rumpf passt. Immer darauf achten, dass das Modell mit dem gewählten Akku am empfohlenen CG ausbalanciert ist. -
Seite 11: Duale Geschwindigkeiten Und Ruderausschlag
Duale Geschwindigkeiten und Ruderausschlag Den Sender programmieren, um die Geschwindigkeiten und Ruderausschläge Niedrige Geschwindigkeit Hohe Geschwindigkeit entsprechend dem Erfahrungsstand einzurichten. Diese Werte wurden getestet und p = 8mm p = 10mm sind ein guter Ausgangspunkt, um einen erfolgreichen ersten Flug durchzuführen. Querruder q = 8mm q = 10mm... -
Seite 12: Zentrieren Der Kontrollen
Zentrieren der Kontrollen Nach dem Montieren und Einrichten des Senders überprüfen, ob die Steuerflächen zentriert sind. Sind die Steuerflächen nicht zentriert, die Steuerflächen durch Ausrichten des Gestänges mechanisch zentrieren. Ist ein Ausrichten erforderlich, den Kugelgelenk auf dem Gestänge drehen, um die Länge des Gestänges zwischen dem Servoarm und dem Steuerhorn zu verändern. -
Seite 13: As3X Fehlerbehebung
AS3X Fehlerbehebung Problem Mögliche Ursache Lösung Beschädigter Propeller oder Spinner Ersetzen Sie den Propeller oder Spinner Propeller nicht gewuchtet Wuchten Sie den Propeller Motorvibrationen Ersetzen Sie alle Teile und ziehen Befestigungen wie benötigt an Schwingungen Empfänger lose Richten Sie den Empfänger im Rumpf aus und befestigen Sie ihn Lose Komponenten Befestigen und sichern Sie die Teile (Servo Arm, Gestänge, Servohorn und Ruder) Teile verschlissen... -
Seite 14: Ersatzteile
Fehlerbehebung Problem Mögliche Ursache Lösung ESC verwendet als Standardeinstellung sanfte Laden Sie den Flugakku vollständig oder ersetzen den Akku Niederspannungabschaltung (LVC) Motor pulsiert und Wetterbedingungen u. U. zu kalt Verschieben Sie den Flug bis es wärmer ist verliert an Leistung Batterie ist alt, leer oder beschädigt Ersetzen Sie den Akku Batteriestromleistung u. -
Seite 15: Haftungsbeschränkung
Sicherheitshinweise—Dieses ist ein hochwertiges Hobby Produkt und kein Spielzeug. alle Hinweise der Bedienungsanleitung des Modells wie auch der Fernsteuerung. Garantiezeitraum—Exklusive Garantie Horizon Hobby LLC (Horizon) garantiert, dass Es muss mit Vorsicht und Umsicht eingesetzt werden und erfordert einige mechanische dasgekaufte Produkt frei von Material- und Montagefehlern ist. Der Garantiezeitraum wie auch mentale Fähigkeiten. - Seite 16 E-flite, AS3X, DSM, DSM2, DSMX, EC5, IC5, Avian, Spektrum Airware, Bind-N-Fly, BNF, the Bind-N-Fly logo, SAFE, the SAFE logo, ModelMatch, and the Horizon Hobby logo are trademarks or registered trademarks of Horizon Hobby, LLC. The Spektrum trademark is used with permission of Bachmann Industries, Inc.
