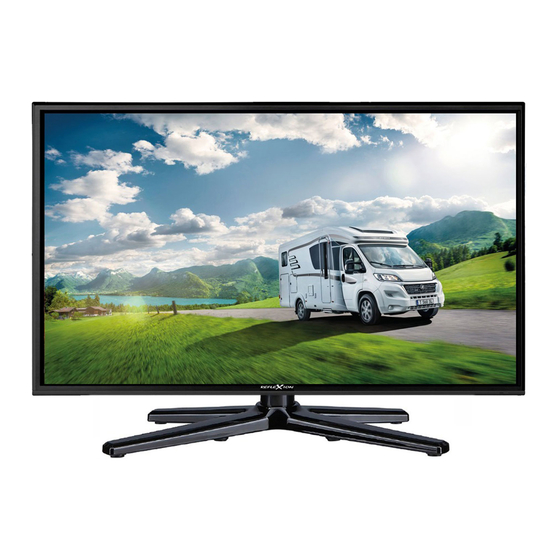

Reflexion LEDW190+ Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
DE
Bedienungsanleitung
19" (47cm) 22" (55cm) 24" (60cm)
TFT-LED-TV mit DVB-T/T2HD, DVB-S/S2, DVB-C,
CI+ Slot & Bluetooth
Model Nr.: LEDW190+ / LEDW220+ / LEDW240+
Lesen Sie sich die gesamte Anleitung des Fernsehers sorgfältig durch, bevor Sie das
Gerät benutzen. Bewahren Sie die Anleitung für den weiteren Gebrauch gut auf.
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Reflexion LEDW190+
Inhaltszusammenfassung für Reflexion LEDW190+
- Seite 1 Bedienungsanleitung 19“ (47cm) 22“ (55cm) 24“ (60cm) TFT-LED-TV mit DVB-T/T2HD, DVB-S/S2, DVB-C, CI+ Slot & Bluetooth Model Nr.: LEDW190+ / LEDW220+ / LEDW240+ Lesen Sie sich die gesamte Anleitung des Fernsehers sorgfältig durch, bevor Sie das Gerät benutzen. Bewahren Sie die Anleitung für den weiteren Gebrauch gut auf.
-
Seite 2: Inhaltsverzeichnis
Inhalt SICHERHEITSINFORMATIONEN ..............3 LIEFERUMFANG ................... 5 MONTAGE WANDHALTERUNG & STANDFUSS ......... 5 BEDIENTASTEN AM GERÄT ............... 7 ANSCHLÜSSE AM GERÄT ................8 FERNBEDIENUNG ..................8 GERÄT VORBEREITEN ................12 GRUNDBEDIENUNG................... 12 ERSTINSTALLATION ................. 12 EINGANGSQUELLEN ................. 15 TV MENÜ ..................... 16 KANAL ...................... -
Seite 3: Sicherheitsinformationen
SICHERHEITSINFORMATIONEN WICHTIGE SICHERHEITSHINWEISE – BITTE VOR DER BENUTZUNG SORGFÄLTIG LESEN. Beachten Sie die Sicherheitshinweise auf der Rückseite des Fernsehers. Warnung zur Vorbeugung vor Elektrischem Schock. Entfernen Sie keine der Abdeckungen. Keine durch den Benutzer wartbaren Teile im Gerät. Lassen Sie das Gerät durch Qualifiziertes Fachpersonal warten. -
Seite 4: Kopfhörer-Warnhinweis
Bei der Verwendung einer Mehrfachsteckdose verbinden Sie nicht zu viele Geräte mit der Mehrfachsteckdose, um eine Überlastung zu vermeiden. Halten Sie Nagetiere vom Gerät fern, um Beschädigungen der der Kabel zu vermeiden. Um Verletzungen vorzubeugen, achten Sie darauf, dass das Stromkabel von kleinen Kindern weder erreicht noch aus der Steckdose herausgezogen werden kann. -
Seite 5: Lieferumfang
empfohlen. Um eine Beschädigung des Gerätes zu vermeiden stellen Sie den Fernseher so auf, dass keine Gegenstände in das Gerät schwenken können. Beachten Sie das keine Gegenstände vor dem Fernbedienungsempfänger des TV Gerätes stellen. Dies kann dazu führen das das Gerät sich mit der Fernbedienung nicht mehr bedienen lässt. -
Seite 6: Rückseite
Montage Stand-Fuß: BILD 1 Geräterückseite Mittelstück Schrauben BILD 2 Stand- Fuß Rückseite Vorderseite Schrauben Legen Sie das TV Gerät (A) mit dem Display nach unten zeigend auf einen ebenen und leicht gepolsterten Untergrund. Schrauben Sie das Mittelstück (B) mit den im Lieferumfang enthaltenen Schrauben (C) und einem Schraubendreher (nicht enthalten) an das TV Gerät. -
Seite 7: Bedientasten Am Gerät
BEDIENTASTEN AM GERÄT Die Tasten für die Nahbedienung befinden sich auf der Geräterückseite. Infrarotempfänger freihalten. Hinweis: Bitte halten Sie den Infrarotempfänger am Gerät frei. Das versperren des Infrarotempfängers kann zu Verbindungsproblemen mit der Fernbedienung führen. INPUT Eingangsquellen Menü öffnen. MENU Gerätemenü: Öffnen / Schließen CH+: Nächstes Programm... -
Seite 8: Anschlüsse Am Gerät
ANSCHLÜSSE AM GERÄT POWER INPUT Netzanschluss für das Netzteil oder den 12V KFZ Adapter. (DC IN: 12V / 24V) Digitaler Audio-Ausgang für externe Audiogeräte (z.B. COAXIAL (OUT) Verstärker oder Soundbars). HDMI 1 (ARC) Anschluss für ein externes HDMI Gerät. z.B. Blu Ray-Player / Soundbar. HDMI 1 ist ARC fähig. HDMI 2 CVBS (OUT) Spiegelt nur das TV Bild (kein Ton) vom Eingang AV. - Seite 9 Ein / Aus (Standby) Ton Stumm (Ein / Aus) Bild Modus einstellen Sound Modus einstellen Bildseitenverhältnis einstellen Zifferntasten Ziffernanzahl bestimmen Wechseln zwischen den letzten beiden Programmen Informationsanzeige im TV Modus Eingangsquelle auswählen Menü Navigationstasten Auswahl bestätigen Menü Öffnen Menü schließen Aufnahme starten EPG Menü...
- Seite 10 Zurückspulen Teletext Index-Seite Vorspulen Teletext Seite festhalten Vorheriger Titel Größe vom Teletext anpassen Nächster Titel Videotext-Schnellwahlleiste durchschalten Wiedergabe / Pause Wiedergabe stoppen Zur Input Quelle Medien schalten Untertitel auswählen Teletext öffnen / schließen Videotext ausblenden Verborgene Teletextzeichen anzeigen Sound-Spur auswählen Zwischen der TV- / Radio-Senderliste wechseln Favoriten-Liste öffnen...
-
Seite 11: Common Interface / Ci - Steckplatz
COMMON INTERFACE / CI - STECKPLATZ Dieser Fernseher ist mit einem CI+ Steckplatz ausgestattet und unterstützt folgende digitale Standards: DVB-T/T2HD, DVB-S/S2 und DVB-C Common Interface / Steckplatz Der CI-Steckplatz (CI+) wurde entworfen, um Conditional-Access-Module (CAM) und Smart Cards anzunehmen und damit auf den Pay- TV und andere Dienste zugreifen zu können. Kontaktieren Sie Ihren Pay- TV Dienstleister, um mehr Informationen über Module und Abonnements zu erhalten. -
Seite 12: Gerät Vorbereiten
GERÄT VORBEREITEN Kontrollieren Sie das alle benötigten Kabel, und Verbindungen bereitliegen. Schließen Sie das im Lieferumfang enthaltene Netzteil oder den KFZ Adapter in den POWER INPUT-Anschluss des TV Gerätes an. Verbinden Sie das andere Ende des Netzteils oder KFZ Adapters mit der passenden Spannungsquelle. Legen Sie die AAA Batterien in die Fernbedienung ein. - Seite 13 Eine Menüeinblendung zur Einrichtung erscheint auf dem Bildschirm. Stellen Sie mit den Tasten die Menüsprache (OSD-Sprache) und den Aufstellungsort (Land) ein. Drücken Sie die Taste , um die Eingabe zu bestätigen. Wählen Sie jetzt den TV Anschluss aus. Die folgenden Einstellungen stehen zu Auswahl: TV-Anschluss ...
- Seite 14 Fast Scan: Einen Fast Scan Suchlauf ausführen. Drücken Sie die Taste, um zum nächsten Menü zu gelangen. Satellit (DVB-S) Wählen Sie den Satelliten aus. Astra 19,2 ist voreingestellt. Kanal-Typ Alle / Frei / Verschlüsselt Service-Typ Alle / TV / Radio Wählen Sie den Provider für die Fast Scan Funktion aus.
-
Seite 15: Eingangsquellen
RADIO Daten Ist der Suchlauf abgeschlossen haben Sie die Erstinstallation beenden. Die TV Wiedergabe startet mit dem ersten TV Sender. EINGANGSQUELLEN Drücken Sie die Taste, um die Signalquellen angezeigt zu bekommen. Mit den Tasten wählen Sie die verschiedenen Signalquellen aus. Drücken Sie die Taste, um die Auswahl zu bestätigen. -
Seite 16: Tv Menü
TV MENÜ Im TV Menü können Sie diverse Einstellungen für Bild / Ton und Programmeinstellungen vornehmen. Drücken Sie die Taste, um das TV Menü zu öffnen. Die folgenden Einstellungsmöglichkeiten stehen im TV Menü zur Verfügung. Kanal / Bild / Ton / Zeit / Option / Sperren KANAL Im Kanal Menü... -
Seite 17: Manueller Sendersuchlauf
Unicable: Unicable-Einstellungen: Stellen Sie die Unicable Einstellung Ein oder Aus. Userband/SRC Addr.: Stellen Sie die Einstellung anhand Ihres Multischalters / LNB ein. Frequenz: Stellen Sie die Einstellung anhand Ihres Multischalters / LNB ein. Position: A / B Drücken Sie die Taste, wenn Sie alle Menüpunkte eingestellt haben. -
Seite 18: Programmliste Bearbeiten
Suchen: Starten den Suchlauf. Die gefundenen Sender werden der Senderliste angehangen. Qualität: Zeigt die Signalqualität an. Stärke: Zeigt die Signalstärke an. In dem Menüpunkt Analoger manueller Sendersuchlauf stehen folgende Optionen zur Auswahl. Speichern unter: Wählen Sie die Programmnummer aus auf der der Sender gespeichert werden soll. -
Seite 19: Signalinformation
Taste 0: Löschen Sie die komplette Senderliste. Satellit: Im normallfall muss in diesem Menü keine Einstellung vorgenommen werden. Das Anpassen der Einstellungen wird nur erfahrenden Nutzern empfohlen. Rote Taste: Ausgewählten Satelliten löschen. Gelbe Taste: Einen Satelliten hinzufügen. OK Taste: ... - Seite 20 Kanal: Wählen Sie den Kanal aus. Die Frequenz über den Signalbalken ändert sich je nach Auswahl des Kanals. DVB-T manuelle Signalbalken: Suche Zeigt die Signalstärke an. Drücken Sie die Taste, um den Suchlauf zu starten. Speichern unter: Wählen Sie die Programmnummer aus auf der der Sender gespeichert werden soll.
- Seite 21 Zeigt Empfangsinformationen des ausgewählten Senders an. Nur Signalinformationen aktiv wenn ein Sender gefunden wurde. Zeigt Informationen über das eingesteckte CI Modul und der Karte an. Nur aktiv wenn ein Modul gesteckt ist. Modul und Karte CI Informationen sind nicht im Lieferumfang enthalten und müssen gesondert vom Empfangsanbieter erworben werden.
- Seite 22 QAM: Auto Manuell Suchen: Startet die Sendersuche. Signalbalken: Zeigt die Signalstärke an. Startet einen manuellen Analogen Sendersuchlauf. Die folgenden Einstellungen stehen zur Verfügung. Speichern unter: Wählen Sie die Programmnummer aus auf der der Sender gespeichert werden soll. Ton-System: ...
-
Seite 23: Bild
Taste 0: Löschen Sie die komplette Senderliste. Zeigt Empfangsinformationen des ausgewählten Senders an. Nur Signalinformationen aktiv wenn ein Sender gefunden wurde. Zeigt Informationen über das eingesteckte CI Modul und der Karte an. Nur aktiv wenn ein Modul gesteckt ist. Modul und Karte CI- Informationen sind nicht im Lieferumfang enthalten und müssen gesondert vom Empfangsanbieter erworben werden. -
Seite 24: Rauschreduktion
16:9 Zoom 1 Zoom 2 Auto Stellen Sie die Intensität der Rauschunterdrückung ein. Aus: Rauschunterdrückung ist deaktiviert. Rauschreduktion Niedrig: Kleinste Rauschunterdrückung. Mittel: Mittlere Rauschunterdrückung. Hoch: Höchste Rauschunterdrückung. Mit dieser Option stellen Sie die Intensität der Hintergrundbeleuchtung ein. -
Seite 25: Zeit
Ist die Einstellung auf Ein gestellt gibt das Gerät automatisch ein virtuellen Surround Sound aus. Surround Sound Surround (Ein) Verbinden Sie das Gerät drahtlos mit einem externen Lautsprecher. Die folgenden Menüpunkte stehen zur Verfügung. Es können nur Wiedergabe Geräte verbunden werden. Smartphones usw. -
Seite 26: Optionen
Drücken Sie Sie die Taste, um in das Zeit Menü zu gelangen. Die folgenden Menüpunkte stehen im Zeit Menü zur Verfügung: Datum und Uhrzeit werden automatisch durch die Empfangsinformation (DVB-S/C/T) eingestellt. In diesem Menü können Sie eine Automatische Ausschaltzeit Ausschaltzeit einstellen. -
Seite 27: Aufstellungsort
Wählen Sie das Aufnahmemedium aus. PVR Dateisystem prüfen: Prüfen Sie ob das angeschlossene Speichermedium für die Aufnahme geeignet ist. Formatieren: Bereiten Sie das USB Speichermedium für die Aufnahmen vor. Bitte beachten Sie das beim formatieren des USB Speichermediums alle gespeicherten Dateien gelöscht werden. -
Seite 28: Sperren
Ein: Blauer Bildschirm Aus: Schwarzer Bildschirm. SPERREN Im Sperren Menü können Sie Einstellungen zur Einschränkung der Bedienung und Festlegung bestimmter Einstellungen Ihren Bedürfnissen anpassen und speichern. Drücken Sie die Taste, um das TV Menü zu öffnen. Wählen Sie mit den Tasten den Menüpunkt Sperren aus. -
Seite 29: Hotel-Modus Zurücksetzen
Stellen Sie die maximale Lautstärkestufe ein, die der Nutzer einstellen kann. Standard-Lautstärke: Stellen Sie die Lautstärke ein, mit der das Gerät starten soll. Daten auf USB kopieren: Exportieren Sie die eingestellten Hotel-Modus Einstellungen und die Senderliste. Daten von USB kopieren: ... -
Seite 30: Sofortaufnahme
Drücken Sie die Taste und wählen Sie den Menüpunkt PVR–Einstellungen aus. Drücken Sie die Taste, um das Menü zu öffnen. Wählen Sie unter Speichermedien wählen den USB Speicher aus auf dem die Aufnahmen gespeichert werden sollen. Anschließend gehen Sie auf PVR Dateisystem prüfen. Das USB Speichermedium wird überprüft und formatiert. -
Seite 31: Medien
MEDIEN Um in den Medien-Modus zu wechseln gehen Sie wie folgt vor: Drücken Sie die Taste, wählen Sie Medien aus und drücken Sie die Taste. Das Gerät wechselt in den Medien-Modus und zeigt folgende Information an. Foto Musik ... -
Seite 32: Zeitlupenwiedergabe
Vorheriges Kapitel Nächstes Kapitel Wiedergabe stoppen. Charset Untertitel Design anpassen. Alle wiederholen Eins wiederholen Keine Wiederholung Random On: Zufällige Wiedergabe (Ein) Random Off: Zufällige Wiedergabe (Aus) Dauerschleife für die A B Wiedergabe setzen. ... - Seite 33 Bedienleiste MUSIK Wiedergabe / Pause Zurückspulen Vorspulen Vorheriger Titel Nächster Titel Wiedergabe stoppen. Alle wiederholen Eins wiederholen Keine Wiederholung Dauerschleife für die A B Wiedergabe setzen. Setze A: Startpunkt setzen. ...
- Seite 34 Info Zeigt Informationen über die Wiedergabe-Datei an. Drehen 90° rechts Dreht die Bild Datei im 90° Winkel nach rechts. Drehen 90° links Dreht die Bild Datei im 90° Winkel nach links. Ins Bild rein Zoomen Zoom 1 (Normal) Zoom + Zoom 2 ...
-
Seite 35: Technische Daten Usb Anschluss
TECHNISCHE DATEN USB ANSCHLUSS USB Ausgangsspannung: 5V / 500mA (nicht zum Laden von externen Geräten geeignet) USB Stick. Max. 1TB USB Festplatte Max 1TB Formatierung: FAT / FAT32 und NTSF (NTSF wird nicht für aufnahmen unterstützt) Codec Media Format Anmerkung Video Audio Max. -
Seite 36: Einfache Problembehebung
EINFACHE PROBLEMBEHEBUNG Wenn der Bildschirm ausfällt, oder die Leistung stark nachlässt, überprüfen Sie das TV Gerät unter der Berücksichtigung folgender Anweisungen: Überprüfen Sie außerdem angeschlossene Geräte, um die Fehlerquelle zu finden. Wenn der Bildschirm trotzdem nicht wie erwartet funktioniert, kontaktieren Sie den Kundensupport. Keine Funktion ... -
Seite 37: Datenblatt Ledw190
DATENBLATT Gerätetyp LEDW190+ Hersteller Reflexion Energieeffizienzklasse (Standard SD) Leistungsaufnahme „Ein“ (Standard SD) Leistungsaufnahme „Aus“ / Standby 0,4W / 0,5W Art des elektrischen Displays LCD /LED (Class1) Seitenverhältnis 16:9 Bildschirmauflösung (Pixel) 1366 x 768 Bildschirmdiagonale (cm / Zoll) 47cm / 19 Zoll Sichtbare Bildschirmfläche... -
Seite 38: Datenblatt Ledw220
DATENBLATT Gerätetyp LEDW220+ Hersteller Reflexion Energieeffizienzklasse (Standard SD) Leistungsaufnahme „Ein“ (Standard SD) Leistungsaufnahme „Aus“ / Standby 0,4W / 0,5W Art des elektrischen Displays LCD /LED (Class1) Seitenverhältnis 16:9 Bildschirmauflösung (Pixel) 1920x1080 Bildschirmdiagonale (cm / Zoll) 55cm / 22 Zoll Sichtbare Bildschirmfläche 12,8dm²... -
Seite 39: Datenblatt Ledw240
DATENBLATT Gerätetyp LEDW240+ Hersteller Reflexion Energieeffizienzklasse (Standard SD) Leistungsaufnahme „Ein“ (Standard SD) Leistungsaufnahme „Aus“ / Standby 0,4W / 0,5W Art des elektrischen Displays LCD /LED (Class1) Seitenverhältnis 16:9 Bildschirmauflösung (Pixel) 1920x1080 Bildschirmdiagonale (cm / Zoll) 60cm / 24 Zoll Sichtbare Bildschirmfläche 15,3dm²... -
Seite 40: Infos Zur Lagerung
INFOS ZUR LAGERUNG Luftfeuchtigkeit Lagerung und Betrieb < 80% -10°C bis +60°C Lagertemperatur Nutzungstemperatur 0°C bis 40°C VEREINFACHTE EU- KONFORMITÄTSERKLÄRUNG Hiermit erklärt UltraMedia GmbH & Co. Handels KG, dass der Funkanlagentyp LEDW190+, LEDW220+ und LEDW240+ der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar. -
Seite 41: Hdmi Informationen
HDMI INFORMATIONEN Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI-Logo sind Marken oder eingetragene Marken von HDMI Licensing LLC in den Vereinigten Staaten und anderen Ländern. ENERGIE LABEL... -
Seite 44: Gewährleistung
GEWÄHRLEISTUNG... -
Seite 81: Energy Label
HDMI INFORMATION THE TERMS HDMI AND HDMI HIGH-DEFINITION MULTIMEDIA INTERFACE AND THE HDMI LOGO ARE TRADEMARKS OR REGISTERED TRADEMARKS OF HDMI LICENSING LLC IN THE UNITED STATES AND OTHER COUNTRIES ENERGY LABEL... - Seite 84 WARRANTY...
