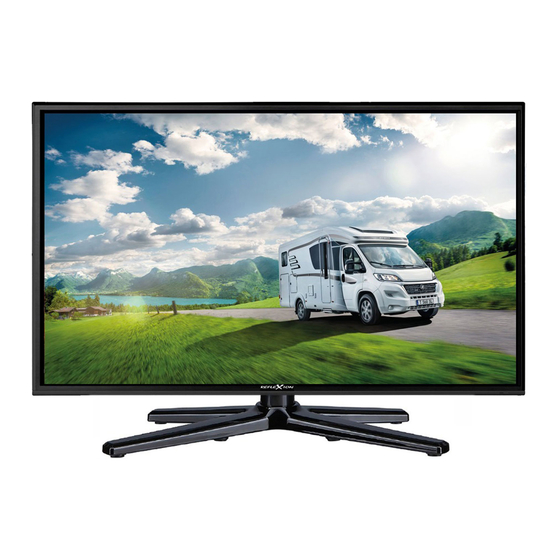

Reflexion LEDW190+ Bedienungsanleitung

19“ (47cm) 24“ (60cm) tft-led-tv mit dvb-t/t2hd, dvb-s/s2, dvb-c, ci+ slot & bluetooth
Vorschau ausblenden Andere Handbücher für LEDW190+:
Diese Anleitung herunterladen
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

DE
Bedienungsanleitung
19" (47cm) 24" (60cm)
TFT-LED-TV mit DVB-T/T2HD, DVB-S/S2, DVB-C,
CI+ Slot & Bluetooth
Model Nr.: LEDW190+ / LEDW240+
Lesen Sie sich die gesamte Anleitung des Fernsehers sorgfältig durch, bevor Sie das
Gerät benutzen. Bewahren Sie die Anleitung für den weiteren Gebrauch gut auf.
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Reflexion LEDW190+

Inhaltszusammenfassung für Reflexion LEDW190+

  • Seite 1 Bedienungsanleitung 19“ (47cm) 24“ (60cm) TFT-LED-TV mit DVB-T/T2HD, DVB-S/S2, DVB-C, CI+ Slot & Bluetooth Model Nr.: LEDW190+ / LEDW240+ Lesen Sie sich die gesamte Anleitung des Fernsehers sorgfältig durch, bevor Sie das Gerät benutzen. Bewahren Sie die Anleitung für den weiteren Gebrauch gut auf.

  • Seite 2: Inhaltsverzeichnis

    Inhalt SICHERHEITSINFORMATIONEN ..............3 ENTSORGUNGSHINWEISE ................5 LIEFERUMFANG ................... 5 MONTAGE WANDHALTERUNG & STANDFUSS .......... 5 BEDIENTASTEN AM GERÄT ................ 7 ANSCHLÜSSE AM GERÄT ................8 FERNBEDIENUNG ..................9 COMMON INTERFACE / CI - STECKPLATZ ..........11 GERÄT VORBEREITEN ................12 GRUNDBEDIENUNG ...................

  • Seite 3: Sicherheitsinformationen

    SICHERHEITSINFORMATIONEN WICHTIGE SICHERHEITSHINWEISE – BITTE VOR DER BENUTZUNG SORGFÄLTIG LESEN. Beachten Sie die Sicherheitshinweise auf der Rückseite des Fernsehers. Warnung zur Vorbeugung vor Elektrischem Schock. Entfernen Sie keine der Abdeckungen. Keine durch den Benutzer wartbaren Teile im Gerät. Lassen Sie das Gerät durch Qualifiziertes Fachpersonal warten.

  • Seite 4: Kopfhörer-Warnhinweis

     Ziehen Sie das Netzkabel am Stecker aus der Steckdose. Ziehen Sie niemals am Netzkabel selbst, es könnte beschädigt werden und einen Kurzschluss verursachen.  Bei der Verwendung einer Mehrfachsteckdose verbinden Sie nicht zu viele Geräte mit der Mehrfachsteckdose, um eine Überlastung zu vermeiden. ...

  • Seite 5: Aufstellort

    Aufstellort Stellen Sie das TV Gerät auf eine stabile und ebene Oberfläche. Vermeiden Sie Stellplätze mit direkter Sonneneinstrahlung. Für ein angenehmen TV-Genuss wird weiches, indirektes Licht empfohlen. Um eine Beschädigung des Gerätes zu vermeiden stellen Sie den Fernseher so auf, dass keine Gegenstände in das Gerät schwenken können.

  • Seite 6: Rückseite

    Montage Stand-Fuß: BILD 1 Geräterückseite Mittelstück 3x Schrauben BILD 2 Stand- Fuß Rückseite Vorderseite 4x Schrauben Legen Sie das TV Gerät (A) mit dem Display nach unten zeigend auf einen ebenen und leicht gepolsterten Untergrund. Schrauben Sie das Mittelstück (B) mit den im Lieferumfang enthaltenen Schrauben (C) und einem Schraubendreher (nicht enthalten) an das TV Gerät.

  • Seite 7: Bedientasten Am Gerät

    BEDIENTASTEN AM GERÄT Die Tasten für die Nahbedienung befinden sich auf der Geräterückseite. Infrarotempfänger freihalten. Hinweis:  Bitte halten Sie den Infrarotempfänger am Gerät frei. Das versperren des Infrarotempfängers kann zu Verbindungsproblemen mit der Fernbedienung führen. Eingangsquellen Menü öffnen. Gerätemenü: Öffnen / Schließen CH+: Nächstes Programm CH-: Vorheriges Programm VOL+: Lauter...

  • Seite 8: Anschlüsse Am Gerät

    ANSCHLÜSSE AM GERÄT Netzanschluss für das Netzteil oder den 12V KFZ Adapter. Digitaler Audio-Ausgang für externe Audiogeräte (z.B. Verstärker oder Soundbars). Anschluss für ein externes HDMI Gerät. z.B. Blu Ray-Player / Soundbar. HDMI 1 ist ARC fähig. Spiegelt nur das TV Bild (kein Ton) vom Eingang AV. Cinch Audio Ausgang.

  • Seite 9: Fernbedienung

    FERNBEDIENUNG Die Fernbedienung benutzt Infrarotwellen (IR). Halten Sie die Fernbedienung in die Richtung des TV Gerätes. Befindet sich die Fernbedienung außerhalb der Reichweite bzw. des Winkels, kann es vorkommen, dass die Fernbedienung nicht ordnungsgemäß arbeitet. Ein / Aus (Standby) Ton Stumm (Ein / Aus) Bild Modus einstellen Sound Modus einstellen Sound Spur auswählen...
  • Seite 10 Wiedergabe / Pause Teletext öffnen / schließen Wiedergabe stoppen Teletext Index-Seite Zurückspulen / Vorspulen Teletext: Verborgene Zeichen anzeigen Größe vom Teletext anpassen Nächster Titel / Vorheriger Titel Teletext Seite festhalten Teletext: Schnellwahlleiste durchschalten USB Modus öffnen EPG Menü öffnen / schließen Zwischen TV / Radio Senderliste wechseln Aufnahme starten...

  • Seite 11: Common Interface / Ci - Steckplatz

    COMMON INTERFACE / CI - STECKPLATZ Dieser Fernseher ist mit einem CI+ Steckplatz ausgestattet und unterstützt folgende digitale Standards: DVB-T/T2HD, DVB-S/S2 und DVB-C Common Interface / Steckplatz Der CI-Steckplatz (CI+) wurde entworfen, um Conditional-Access-Module (CAM) und Smart Cards anzunehmen und damit auf den Pay- TV und andere Dienste zugreifen zu können. Kontaktieren Sie Ihren Pay- TV Dienstleister, um mehr Informationen über Module und Abonnements zu erhalten.

  • Seite 12: Gerät Vorbereiten

    GERÄT VORBEREITEN Kontrollieren Sie das alle benötigten Kabel, und Verbindungen bereitliegen. Schließen Sie das im Lieferumfang enthaltene Netzteil oder den KFZ Adapter in den Anschluss des TV Gerätes an. Verbinden Sie das andere Ende des Netzteils oder KFZ Adapters mit der passenden Spannungsquelle. Legen Sie die im Lieferumfang enthaltenen AAA Batterien in die Fernbedienung ein.
  • Seite 13 Stellen Sie mit den Tasten die Menüsprache (OSD-Sprache) und den Aufstellungsort (Land) ein. Drücken Sie die Taste , um die Eingabe zu bestätigen. Wählen Sie jetzt den TV Anschluss aus. Die folgenden Einstellungen stehen zu Auswahl: TV-Anschluss  Antenne (DVB-T) ...
  • Seite 14 Drücken Sie die Taste, um zum nächsten Menü zu gelangen. Satellit (DVB-S) Wählen Sie den Satelliten aus. Astra 19,2 ist voreingestellt. Kanal-Typ Alle / Frei / Verschlüsselt Service-Typ Alle / TV / Radio Wählen Sie den Provider für die Fast Scan Funktion aus. Provider Steht im Suchmodus FastScan zur Auswahl.

  • Seite 15: Eingangsquellen

    Die TV Wiedergabe startet mit dem ersten TV Sender. EINGANGSQUELLEN Drücken Sie die Taste, um die Signalquellen angezeigt zu bekommen. Mit den Tasten wählen Sie die verschiedenen Signalquellen aus. Drücken Sie die Taste, um die Auswahl zu bestätigen. Die folgenden Anschlüsse stehen zur Verfügung: Wählen Sie diesen Menüpunkt aus, wenn Sie eine digitale DVB-T Antenne (T2HD)

  • Seite 16: Tv Menü

    Wählen Sie diesen Menüpunkt aus, wenn Sie ein externes HDMI Gerät HDMI 2 (z.B. Blu Ray-Player) an den Anschluss angeschlossen haben. Wählen Sie diesen Menüpunkt aus wenn Sie einen USB Massenspeicher Medien (USB Stick / USB Festplatte) an den Anschluss angeschlossen haben.

  • Seite 17: Manueller Sendersuchlauf

    Drücken Sie die Taste, um die Auswahl zu bestätigen und zum nächsten Menüpunkt zu gelangen. Satellit:  Wählen Sie den gewünschten Satelliten aus. Astra 19,2E ist voreingestellt. Kanal-Typ:  Alle  Frei  Verschlüsselt Service-Typ:  Alle   Radio Suchmodus: ...
  • Seite 18  Frequenz: Stellen Sie die Einstellung anhand Ihres Multischalters / LNB ein.  Position: A / B Drücken Sie die Taste, wenn Sie alle Menüpunkte eingestellt haben. Netzwerk Scan:   Kanal-Typ:  Alle  Frei  Verschlüsselt Service-Typ:  Alle ...

  • Seite 19: Programmliste Bearbeiten

    Feinabstimmung:  Drücken Sie die Tasten oder , um die Frequenz fein einzustellen. Rote Taste:  Ausgewählten Sender löschen. Gelbe Taste:  Verschieben Sie einen ausgewählten Sender auf die gewünschte Position. LCN muss auf Aus stehen. Blaue Taste:  Lässt den markierten Sender beim durchschalten Programmliste überspringen.
  • Seite 20 LCN: Stellen Sie LCN Ein oder Aus. Ist LCN auf Ein gestellt wird die gelbe Taste im Kanal bearbeiten Menu nicht angezeigt. Software Update Starten Sie das Software Update. (USB) DVB-T Kanalmenü Service-Typ:  TV+ATV / TV / ATV Land auswählen: Automatischer ...
  • Seite 21 Rote Taste:  Ausgewählten Sender löschen. Gelbe Taste:  Verschieben Sie einen ausgewählten Sender auf die gewünschte Position. LCN muss auf Aus stehen. Blaue Taste:  Lässt den markierten Sender beim durchschalten Programmliste überspringen. bearbeiten FAV:  Markiert den ausgewählten Sender mit einem Herz. ...
  • Seite 22 Service-Typ:  TV+ATV / TV / ATV Land auswählen:  Wählen Sie das Land entsprechend des Aufstellungsortes aus. Drücken Sie die Taste, um den Suchlauf zu starten. Startet Sie die manuelle Sendersuche. Die Sender werden der Senderliste angehangen. Frequenz (KHz): ...

  • Seite 23: Antennenspannung

    Rote Taste:  Ausgewählten Sender löschen. Gelbe Taste:  Verschieben Sie einen ausgewählten Sender auf die gewünschte Position. LCN muss auf Aus stehen. Blaue Taste:  Lässt den markierten Sender beim durchschalten Programmliste überspringen. bearbeiten FAV:  Markiert den ausgewählten Sender mit einem Herz. ...

  • Seite 24: Helligkeit

    Stellen Sie die Helligkeit ein (steht nur im Bildmodus: Persönlich zur Helligkeit Verfügung). Farbe Stellen Sie die Farbsättigung ein. Schärfe Stellen Sie die Bildschärfe ein. Stellen Sie die Farbtemperatur ein.  Kalt: Das Bild ist bläulich eingestellt. Farbtemperatur  Normal: Das Bild ist neutral eingestellt. ...
  • Seite 25 Balance 1 bis 50:  Verlagert den Ton auf den rechten Lautsprecher bis der linke Lautsprecher bei 50 komplett deaktiviert ist. Ist die Einstellung auf Ein gestellt regelt das TV Gerät automatisch unterschiedliche Lautstärkeausgaben auf den gleichen Pegel. Autom. Lautstärke ...

  • Seite 26: Zeit

    ZEIT Im Zeit Menü können Sie Zeit Einstellungen Ihren Bedürfnissen anpassen und speichern. Drücken Sie die Taste, um das TV Menü zu öffnen. Wählen Sie mit den Tasten den Menüpunkt Zeit aus. Drücken Sie Sie die Taste, um in das Zeit Menü zu gelangen. Die folgenden Menüpunkte stehen im Zeit Menü...

  • Seite 27: Aufnahmelimit

    Diese Option ist für Menschen mit einer Gehörschwäche. Der Schwerhörigen Modus Untertitel wird automatisch aktiviert. Die folgenden Einstellungen stehen für die PVR Aufnahme zur Verfügung. Speichermedium wählen:  Wählen Sie das Aufnahmemedium aus. PVR Dateisystem prüfen:  Prüfen Sie ob das angeschlossene Speichermedium für die Aufnahme geeignet ist.

  • Seite 28: Aufstellungsort

    Stellen Sie den Aufstellungsort ein.  Aufstellungsort Zu Hause  Shop Stellen das Hintergrundbild für die Signalquellen ein wenn kein Signal anliegt. Blauer Bildschirm  Ein: Blauer Bildschirm  Aus: Schwarzer Bildschirm. SPERREN Im Sperren Menü können Sie Einstellungen zur Einschränkung der Bedienung und festlegung bestimmter Einstellungen Ihren Bedürfnissen anpassen und speichern.

  • Seite 29: Standard-Programm

    ausgewählt ist und Sender in der Senderliste vorhanden sind. Standard-Programm:  Wählen den Sender aus mit dem das Gerät starten soll. Nur aktiv wenn als Standardquelle ATV, DVB-T, DVB-C oder DVB-S ausgewählt ist und Sender in der Senderliste vorhanden sind. Max.

  • Seite 30: Usb Aufnahme Programmieren

    Richten Sie eine Erinnerung für eine Sendung ein. Das TV Gerät Blaue Taste wechselt automatisch das Programm wenn die TV Sendung beginnt. USB AUFNAHME PROGRAMMIEREN Stecken Sie einen leeren USB Stick oder eine Festplatte in die USB Buchse des Gerätes ein.

  • Seite 31: Medien

     In dem Ordner MSTPVR werden die Aufnahmen gespeichert. Wählen Sie die gewünschte Datei aus die Sie wiedergaben möchten. Auf der rechten Seite wird eine Vorschauwiedergabe gestartet. Um die Wiedergabe im Vollbild zu betrachten drücken Sie die Taste. MEDIEN Um in den Medien-Modus zu wechseln gehen Sie wie folgt vor: Drücken Sie die Taste, wählen Sie Medien aus und drücken Sie die Taste.

  • Seite 32: Zeitlupenwiedergabe

    Wenn die Vollbildwiedergabe gestartet wurde drücken Sie die Taste, um die Bedienleiste zu öffnen. Bedienleiste FILM  Wiedergabe / Pause  Zurückspulen  Vorspulen  Vorheriges Kapitel  Nächstes Kapitel  Wiedergabe stoppen.  Charset Untertitel Design anpassen.  Alle wiederholen ...
  • Seite 33  16:9  Film Wenn Sie in Bild reingezoomt haben drücken Sie die Taste Wiedergabefenster , um den Bildabschnitt zu steuern. Bedienleiste MUSIK  Wiedergabe / Pause  Zurückspulen  Vorspulen  Vorheriger Titel  Nächster Titel  Wiedergabe stoppen. ...
  • Seite 34  Keine Wiederholung  Random On: Zufällige Wiedergabe (Ein)  Random Off: Zufällige Wiedergabe (Aus) Markieren Sie Musik Dateien mit der Taste um Musik während Musik der Bild Wiedergabe Ein oder Aus zuschalten. Wiedergabeliste Zeigt die Wiedergabeliste an. Info Zeigt Informationen über die Wiedergabe-Datei an. Drehen 90°...

  • Seite 35: Technische Daten Usb Anschluss

    TECHNISCHE DATEN USB ANSCHLUSS USB Ausgangsspannung: 5V / 500mA (nicht zum Laden von externen Geräten geeignet) USB Stick. Max. 1TB USB Festplatte Max 1TB Formatierung: FAT / FAT32 und NTSF (NTSF wird nicht für aufnahmen unterstützt) Codec Media Format Anmerkung Video Audio Max.

  • Seite 36: Einfache Problembehebung

    EINFACHE PROBLEMBEHEBUNG Wenn der Bildschirm ausfällt, oder die Leistung stark nachlässt, überprüfen Sie das TV Gerät unter der Berücksichtigung folgender Anweisungen: Überprüfen Sie außerdem angeschlossene Geräte, um die Fehlerquelle zu finden. Wenn der Bildschirm trotzdem nicht wie erwartet funktioniert, kontaktieren Sie den Kundensupport. Keine Funktion ...

  • Seite 37: Datenblatt Ledw190+ / Ledw240

    DATENBLATT LEDW190+ / LEDW240+ Gerätetyp LEDW190+ LEDW240+ Hersteller Reflexion Energieeffizienzklasse (Standard SD) Leistungsaufnahme „Ein“ (Standard SD) Leistungsaufnahme „Aus“ / Standby 0W / <0,5W Art des elektrischen Displays LCD /LED (Class1) Seitenverhältnis 16:9 Bildschirmauflösung (Pixel) 1366 x 768 1920 x 1080...

  • Seite 38: Infos Zur Lagerung

    INFOS ZUR LAGERUNG Luftfeuchtigkeit Lagerung und Betrieb < 80% -10°C bis +60°C Lagertemperatur Nutzungstemperatur 0°C bis 40°C VEREINFACHTE EU- KONFORMITÄTSERKLÄRUNG Hiermit erklärt die UltraMedia GmbH & Co. Handels KG, dass der Funkanlagentyp LEDW190+ und LEDW240+ der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU Konformitätserklärung kann unter der folgenden E-Mail-Adresse angefordert werden.

  • Seite 39: Gewährleistung

    LEDW190+ LEDW240+ GEWÄHRLEISTUNG...
  • Seite 76 LEDW190+ LEDW240+...
  • Seite 77 WARRANTY...
