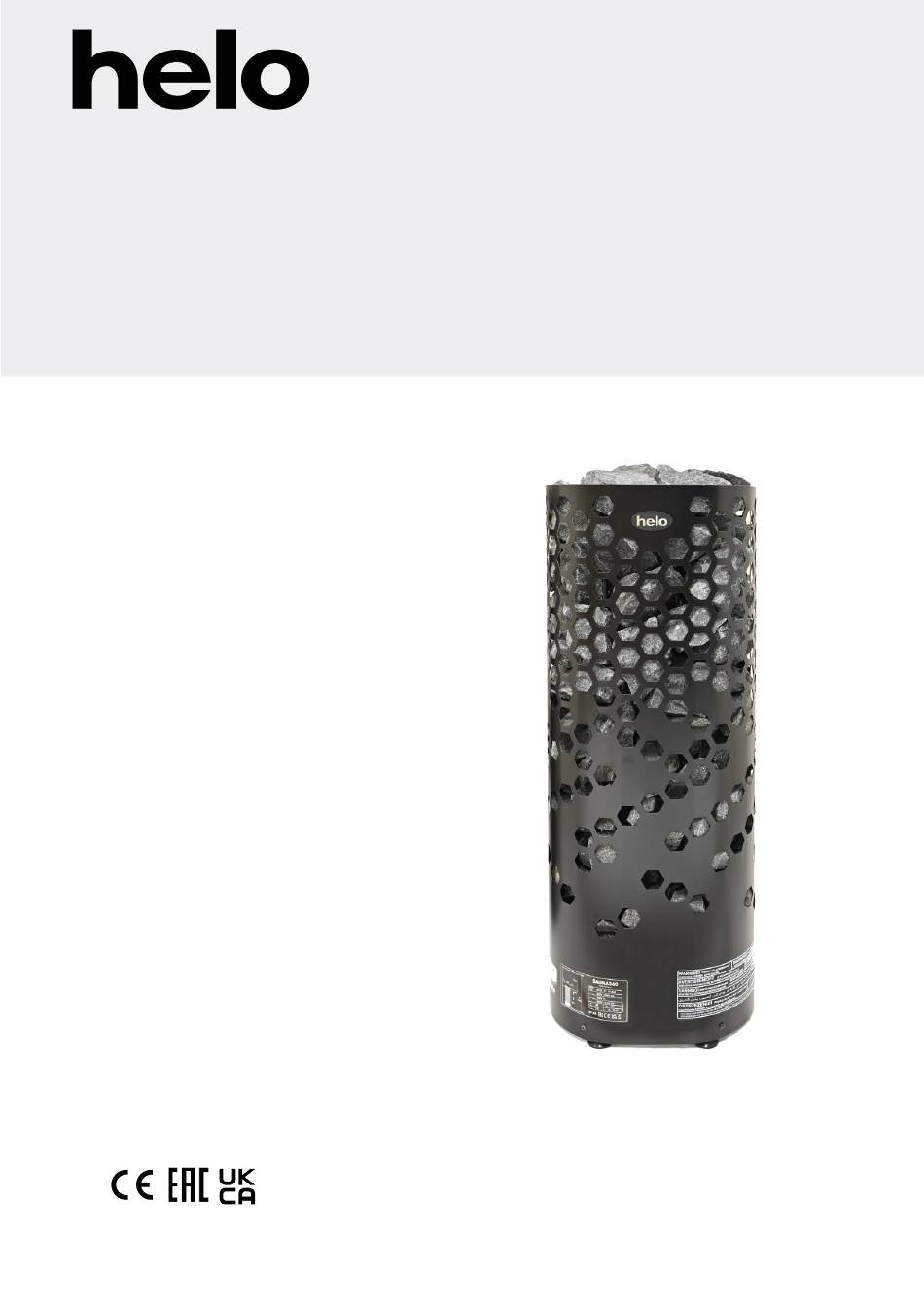

The genuine Finnish sauna
Käyttö- ja asennusohje Laine D
Bruks- och installationsanvisning Laine D
Product Manual Laine D
Laine D – Produkthandbuch
Инструкция по эксплуатации и монтажу Laine D
Podręcznik produktu Laine D
Produkthåndbok Laine D
SÄHKÖKIUAS:
ELAGGREGAT FÖR BASTU:
ELECTRIC SAUNA HEATER:
ELEKTRISCHES SAUNAHEIZGERÄT:
ЭЛЕКТРОКАМЕНКИ:
ELEKTRYCZNY PIEC DO SAUNY
ELEKTRISK BADSTUOVN
0418 – 6 – 04
0418 – 8 – 04
0418 – 9 – 04
314 SKDT 2 A
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Helo Laine D
Inhaltszusammenfassung für Helo Laine D
-
Seite 41: Installations Und Benutzerhandbuch Laine D
Installations und Benutzerhandbuch Laine D ELEKTRISCHES SAUNAHEIZGERÄT: 0418 – 6 – 04 0418 – 8 – 04 0418 – 9 – 04 STEUERGERÄT: Pure Elite SCHÜTZGEHÄUSE 2005 – 30 (WE – 30) 2005 – 40 (WE – 40) WE 30... - Seite 42 2.13. Lage der Anschlussdose 2.14. Fernsteuerung 2.15. Reihenfolge der RJ 10-Anschlüsse 2.16. Türschalter 2.17. Schaltdiagramm 2.18. Prinzipbild mit Steuergerät Pure 3.Ersatzteile für das elektrische Saunaheizgerät Laine D 4.ROHS Abbildungen und Tabellen Abbildung 1. Empfohlene Belüftung des Saunaraums Abbildung 2. Sensor OLE 31 installation location on the wall Abbildung 3.
-
Seite 43: Vor Jedem Saunagang Müssen Folgende Punkte Überprüft Werden
Installations- und Benutzerhandbuch Laine D 1. WARNUNGEN 1.1. Vor jedem Saunagang müssen folgende Punkte überprüft werden 1. Die Räumlichkeit eignet sich zur Verwendung als Saunaraum. 2. Tür und Fenster sind geschlossen. 3. Das Saunaheizgerät ist mit Steinen gefüllt, die den Herstellerempfehlungen entsprechen. Die Heizelemente sind mit Steinen bedeckt, die Aufschichtung ermöglicht eine ausreichende... -
Seite 44: Beheizen Der Sauna
Installations- und Benutzerhandbuch Laine D 2. Beheizen der Sauna Vergewissern Sie sich vor dem Einschalten des Heizgeräts, dass die Räumlichkeit, in der sich das Gerät befindet, als Saunaraum geeignet ist. Beim ersten Aufheizen kann das Saunaheizgerät möglicherweise einen Geruch ausströmen. -
Seite 45: Deckeninstallation Des Sensors
Installations- und Benutzerhandbuch Laine D 2.3. Deckeninstallation des Sensors Bei einer Deckeninstallation muss in das Sensorgehäuse ein 5 mm ø großes Loch gebohrt werden, damit Kondenswasser ablaufen kann. 5 mm Sprühen Sie kein Wasser direkt in Richtung des Sensors und bespritzen Sie ihn nicht mit Wasser aus einer Sauna-Schöpfkelle. -
Seite 46: Falls Das Saunaheizgerät Sich Nicht Aufheizt
Installations- und Benutzerhandbuch Laine D 2.6. Falls das Saunaheizgerät sich nicht aufheizt Prüfen Sie folgende Punkte, falls das Saunaheizgerät sich nicht aufheizt: Ist die Stromversorgung unterbrochen? Sind die Hauptsicherungen des Geräts intakt? Zeigt das Steuergerät Fehlermeldungen an? Falls das Steuergerät eine Fehlermeldung anzeigt, entnehmen Sie weitere Hinweise der Gebrauchsanleitung des Steuergeräts. -
Seite 47: Sicherheitsabstände Für Das Saunaheizgerät
Installations- und Benutzerhandbuch Laine D 2.10. Sicherheitsabstände für das Saunaheizgerät Leistung Saunaraum Saunaheizgerät Mindestabstände (mm) Stein menge Volumen Seitlicher wand Von Vorne m³ von der Rückseite ca. kg 5 – 9 8 – 12 9 - 13 Tabelle 1. Sicherheitsabstände Min. -
Seite 48: Netzanschluss
Installations- und Benutzerhandbuch Laine D 2.11. Netzanschluss Der Anschluss an Heizgerät und Netz darf nur von befugten Personen nach geltenden gesetzlichen Vorschriften ausgeführt werden. Das Saunaheizgerät wird mit einer semipermanenten Verbindung angeschlossen. Verwenden Sie Kabel des Typs H07RN-F (60245 IEC 66) oder eines vergleichbaren Typs. Weitere Kabel (Anzeigeleuchte, Schalter für Heizgerät) müssen ebenfalls diesen Empfehlungen entsprechen. -
Seite 49: Lage Der Anschlussdose
Installations- und Benutzerhandbuch Laine D 2.13. Lage der Anschlussdose A = vorgeschriebener Mindestabstand Empfohlener Bereich für die Montage der Anschlussdose In diesem Bereich wird eine Anschlussdose aus Silumin empfohlen. In diesem Bereich darf keine Montage einer Anschlussdose erfolgen. Es dürfen ausschließlich Silumin Anschlussdosen verwendet werden. -
Seite 50: Türschalter
Installations- und Benutzerhandbuch Laine D 2.16. Türschalter Der Begriff „Türschalter“ bezieht sich auf den Schalter an der Saunatür. Dieser Schalter entspricht den anwendbaren Bestimmungen. Öffentliche und private Saunen müssen über einen Türschalter verfügen, d. h. einen Schalter, mit dem das Heizgerät außerhalb der Sauna eingeschaltet werden kann, beispielsweise mit einer Ein/Aus-Taste oder Ähnlichem. -
Seite 51: Schaltdiagramm
Installations- und Benutzerhandbuch Laine D 2.17. Schaltdiagramm Lämpövastukset, Värmeelement, Tennid, Teho, Effekt Input, Potencia Heating elements, Heizeelement, Resistores Leistung, Moc Térmicos, Éléments chauffants, Elementy ТЭНы, Vöimsus,Wejscie grzewcze, Elemento riscaldante, Fûtõelemek Puissance, Potenza, Bement SEPC SEPC 243 SEPC 244 000W 2670W 3000W Abbildung 9. -
Seite 52: Prinzipbild Mit Steuergerät Pure
Installations- und Benutzerhandbuch Laine D 2.18. Prinzipbild mit Steuergerät Pure Anschlussleiste Limiter Übertemperatur Rück Schützgehäuse Sensorkabel Adapterplatine 1 = Blau OLEA 103 Sensor OLET 31 2 = Weiß 3 = Rot 4 = Gelb Steuergerät Pure Schützgehäuse Zwischenkabel A1 Gelb Adapterplatine A2 Grün... -
Seite 53: Ersatzteile Für Das Elektrische Saunaheizgerät Laine D
Installations- und Benutzerhandbuch Laine D 3. Ersatzteile für das elektrische Saunaheizgerät Laine D Teil Produktnummer Produktbezeichung Laine 6 D Laine 8 D Laine 9 D Kabelschelle SP7712000 NKWA 1 Netzanschluss SP7812550 NLWD 1-1 Heizelement SP5200731 SEPC 242 2000W/230V Heizelement SP5200732...
