EINBAU- UND MONTAGEANLEITUNG
SCHIEBETOR „ORPHEUS blue" Einflügelig - Einteilig

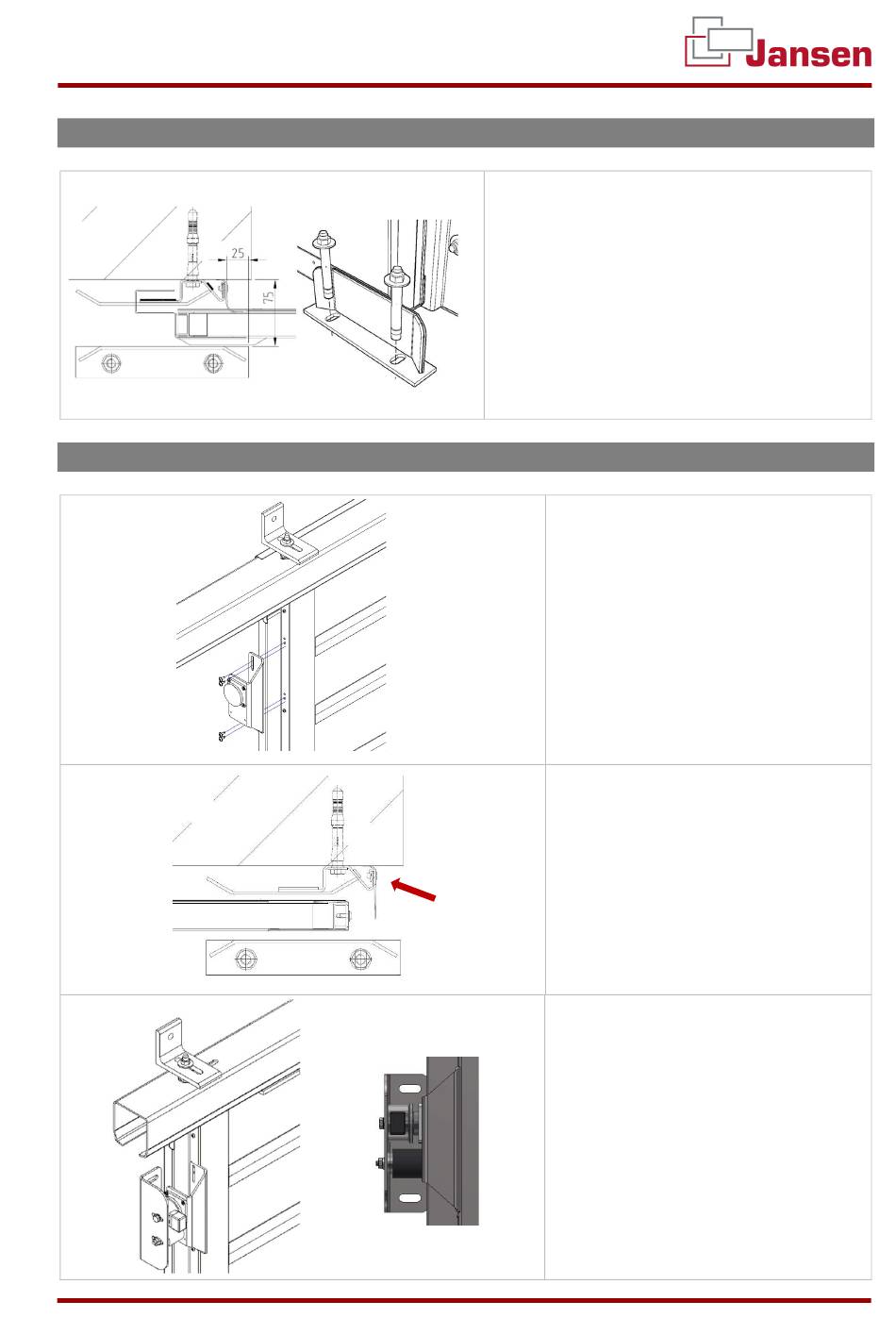

4.8 Montage Bodenführung

4.9 Montage Konsole Ankerplatte und Haftmagnet

JANSEN TORE GMBH & CO. KG
61. Bodenführung darf nicht in die Öffnung ragen!
62. Bodenführung ist ca. 25 mm zur Vorder-
kante des Wandlabyrinth und ca. 75 mm
von der Wand entfernt
63. Bodenführung verschrauben
(2x Schwerlastanker W-HAZ-S)
64. Zum Ausgleich sind Promaseal PL
Streifen lose beigelegt
65. Konsole mit Ankerplatte an das Tor-
66. Tor vollständig öffnen, sodass die
67. Konsole mit Haftmagneten so an die
SEITE 17 VON 24
blattlabyrinth befestigen
(Bohrschraube ø4,2x13)
Dichtung am Wandlabyrinth um-
klappt!
Wand montieren, dass die Anker-
platte im geöffneten Zustand am
Haftmagnet anliegt.
VERSIONSTAND 02.02.2022
