BEDIENUNGSANLEITUNG

deutsch

Brita

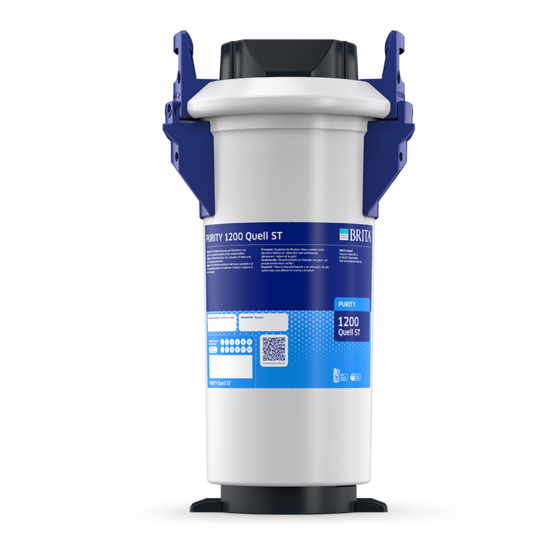

Purity Quell ST

450, 600, 1200

KBS Gastrotechnik GmbH - Johannes-Kepler-Str. 14 - 55129 Mainz

www.kbs-gastrotechnik.de

Stand November 2018

Inhaltszusammenfassung für Brita PURITY Quell ST

Seite 1 BEDIENUNGSANLEITUNG deutsch Brita Purity Quell ST 450, 600, 1200 KBS Gastrotechnik GmbH - Johannes-Kepler-Str. 14 - 55129 Mainz www.kbs-gastrotechnik.de Stand November 2018...
Seite 2 PURITY Quell ST WassОrﬁ ХtОrsвstОm/WatОr FТХtОr SвstОm Handbuch deutsch Manual english Mode d’emploi français Handboek nederlands Manuale italiano Manual español PoНręcгnТФ polski Manual dansk Stand 03/16...
Seite 3 Deutsch Seite 2 – 19 Español Página 95 – 112 1 Begriffsübersicht 1 Términos 2 Allgemeine Informationen 2 Información general 3 Betriebs- und Sicherheitshinweise 3 Indicaciones de funcionamiento y seguridad 4 Installation 4 Instalación 5 Inbetriebnahme eines Neuﬁlters 5 Puesta en marcha de un ﬁltro nuevo 6 Austausch der Filterkartusche 6 Cambio del cartucho ﬁltrante 7 Filterkapazität...
Seite 4 50 % 20 30 PURITY 450 Quell ST PURITY 600 Quell ST PURITY 1200 Quell ST...
Seite 5 2 Allgemeine Informationen 2.1 Funktion und Anwendungsbereich PURITY Quell ST Das BRITA PURITY Quell ST Wasserﬁlter-System dient der Entkarbonisierung von Trinkwasser zur Vermeidung von Kalkablagerungen im nachgeschalteten Endgerät. In Abhängigkeit von der Verschnitteinstellung werden im Durchﬂussverfahren dem Trinkwasser selektiv Calcium- und Magnesium-, sowie Metall-Ionen entzogen.
Seite 6 Wasser oder Wasser unbekannter Qualität ohne ange- messene Desinfektion eingesetzt werden. Im Fall einer Abkochaufforderung für das Leitungswasser von ofﬁzieller Stelle ist auch das BRITA • geﬁlterte Wasser abzukochen. Nach Ende der Abkochaufforderung müssen die Filterkartusche getauscht sowie die Anschlüsse gereinigt werden.
Seite 7 BRITA empﬁehlt, das Filtersystem nicht über einen längeren Zeitraum außer Betrieb zu nehmen. • Sollte das BRITA Filtersystem einige Tage nicht in Gebrauch sein (2–3 Tage), empfehlen wir das Filtersystem PURITY Quell gemäß untenstehender Tabelle mit mindestens x* Litern zu spülen.
Seite 8 Originalverpackung mindestens 24 Stunden vor Inbetriebnahme bei Umgebungstemperatur des Installationsortes zu lagern. 4.1 Lieferumfang Für die Installation eines PURITY Quell ST Neuﬁlters benötigen Sie Druckbehälter , Filterkartusche und Druckbehälterdeckel Nehmen Sie vor der Installation den gesamten Lieferumfang aus den Verpackungen und prüfen Sie diesen auf Vollständigkeit:...
Seite 9 Wassereingang vormontiert) zu gewährleisten. 5 Inbetriebnahme eines Neuﬁlters 5.1 Verschnitteinstellung für Filtersysteme ohne und mit Mess- und Anzeigeeinheit Bei PURITY Quell ST Filtersystemen: Bestimmung der lokalen Karbonathärte in Grad deutscher • Härte °dH (BRITA Nomenklatur °KH) durch beiliegenden Karbonathärtetest. Verschnitteinstellung an der Verschnitteinstellschraube prüfen.
Seite 10 Bei 20% Restkapazität beginnen die beiden letzten Balken in der Balkengraﬁk zu blinken. Bei 10% Restkapazität blinkt der letzte Balken in der Balkengraﬁk mit den beiden Wechselpfeilen. Ab 0% Restkapazität blinken der negative Balken und die Wechselpfeile abwechselnd mit der negativ dargestellten Restkapazität.
Seite 11 • Härteeinheit sowie Wert der Wasserhärte Für die unterschiedlichen Filtersystemtypen können folgende Härteeinheiten ausgewählt werden: Einheit der Karbonathärte für die Filtersystemtypen STD und STM: °KH (deutsche Härteeinheit) °EH (englische Härteeinheit) °FH (französische Härteeinheit) gpg (US-amerikanische Härteeinheit) mg/L (internationale Härteeinheit) • Monatslimit 2–12 Karbonathärte Typ/Filtersystemgröße...
Seite 12 Taster so lange betätigen (> 4 Sekunden und • < 10 Sekunden), bis Parametereingabe des Filter- systemtyps und -größe blinken. > 4 sec Taster so lange betätigen (> 2 Sekunden), bis der Filter- • systemtyp (STD, STM) und der dazugehörige Wert für die Filtersystemgröße (04, 06, 12) erreicht sind.
Seite 13 Die eingestellten Parameter können nun übernommen werden. Bei gewünschter Parameterübernahme gehen Sie wie folgt vor: Taster 1 x betätigen (< 1 Sekunde), bis die Meldung • „Reset“ erscheint und blinkt. < 1 sec Taster 1 x betätigen (> 2 Sekunden), bis die Gesamt- •...
Seite 14 Spülventil vorsichtig öffnen, dabei Spülschlauch im Eimer festhalten. • Spülmenge erneut mindestens 10 Liter. Spülventil schließen. • System auf eventuelle Leckagen prüfen • Installationsdatum des Filtersystems und nächstes Austauschdatum auf dem beiliegenden • Aufkleber vermerken und diesen auf dem Druckbehälter anbringen. Hinweis: Auf dem Druckbehälter sind mehrere Positionen für Aufkleber vorgesehen.
Seite 15 Druckbehälter nehmen. • Erschöpfte Filterkartusche zum Entleeren mit Anschluss nach unten in Spüle stellen • (> 5 Minuten). Erschöpfte Filterkartusche mit der Transportschutzkappe der neuen Filterkartusche • verschließen und im Originalkarton an die entsprechende auf der Umschlagrückseite aufgeführte BRITA-Adresse zurücksenden.
Seite 16 Einrasten der Verschlusssicherung drehen. Spannungsversorgung des Endgeräts einschalten (Netzstecker). • Zum Einspülen und Entlüften der neuen Filterkartusche Schritte unter 5.3 durchführen. • 7 Filterkapazität 7.1 Filterkapazität PURITY Quell ST Karbonathärte Verschnitt- Filterkapazität in Litern in °dH (°KH) einstellung PURITY 450 PURITY 600...
Seite 17 Verschnitt- und Kapazitätstabelle für Kombidämpfer und Backöfen Verschnitteinstellung je nach Maschinentyp 10% wählen, um ein optimal aufbereitetes Wasser für den Kombidämpfer/Backofen zu erreichen. Wir sprechen gern speziﬁsche Empfehlungen aus. Karbonathärte Verschnitt- Filterkapazität in Litern in °dH (°KH) einstellung PURITY 450 PURITY 600 PURITY 1200 4991...
Seite 18 ID Ebene Produktionsjahr Laufende Gerätenummer Batterielebenszeit Produktionsjahr: Beispiel 08 = 2008 Gerätenummer: fortlaufend Batterielebenszeit: Beispiel 31.12.19 = Die Batterie der Anzeigeeinheit ist am 31.12.2019 verbraucht und das komplette Filtersystem hat seine max. Einsatzdauer erreicht. Gesamtvolumenzähler Taster 2 x kurz betätigen (< 1 Sekunde), folgende Meldung erscheint. •...
Seite 19 Bedeutung: die vorletzte eingesetzte Filterkartusche war eine Filterkartusche der Größe PURITY 1200, die Filterkartusche wurde am 25.06.09 eingesetzt und bis zu einem Zählerstand von 23166 Liter betrieben. Die eingestellte Karbonathärte betrug 14°KH und der gemessene Verschnitt betrug 30%. Entsprechendes gilt für die Kartusche (-2) vorvorletzte Filterkartusche und die weiteren Vorgänger- ﬁlterkartuschen -3, -4.
Seite 20 10 Fehlerbehebung 10.1 Kein Wasserﬂuss Ursache: Wasserzufuhr geschlossen. Fehlerbehebung: Wasserzufuhr am vorgeschalteten Absperrventil oder Eingangsventil Eingangsschlauch öffnen. Achtung: Die nachfolgenden Fehler dürfen nur von geschultem und autorisiertem Personal behoben werden. 10.2 Kein oder geringer Wasserﬂuss trotz geöffneter Wasserzufuhr Ursache: Leitungsdruck zu gering. Fehlerbehebung: Leitungsdruck überprüfen.
Seite 21 Gehäuserückseite auf die Anzeigeeinheit zurücksetzen und Schraube eindrehen. • Die Batterie und die Anzeigeeinheit sind umweltgerecht zu entsorgen. • 12 Technische Daten Filtersystem PURITY Quell ST PURITY 450 Quell ST PURITY 600 Quell ST PURITY 1200 Quell ST Verteiler- Verteiler-...
Seite 22 13 Bestellnummern PURITY Quell ST Artikelnummer Position PURITY 450 Quell ST PURITY 450 Quell ST (Komplettsystem mit Filterkartusche) mit Mess- und Anzeigeeinheit 1009227 1 + 2 + 3 PURITY 450 Quell ST (Komplettsystem mit Filterkartusche) 1009228 1 + 2 + 4...
Seite 23 2 General Information 2.1 Function and Application PURITY Quell ST The BRITA PURITY Quell ST Water Filter System is used for decarbonisation of drinking water to prevent limescale deposits in downstream appliances. Depending on the by-pass setting, calcium, magnesium and metal ions can be selectively removed from the drinking water during the ﬂow pro- cess.
Seite 24 3.4 Speciﬁc Safety Information Only water of drinking water quality may be used as intake water for the BRITA water ﬁlter • system. The BRITA water ﬁlter system is only suitable for cold water use within the water intake temperature stated in Chapter 12.
Seite 25 • at the water intake of the ﬁlter head. When choosing the material for parts that come into contact with water after the BRITA ﬁlter • system, it is important to remember that, due to the process, decarbonised water contains free carbon dioxide.
Seite 26 5 Commissioning a New Filter 5.1 By-pass setting for ﬁlter systems without and with measuring and display unit For PURITY Quell ST ﬁlter systems: identify the local carbonate hardness in degrees of • German hardness °dH (BRITA nomenclature °KH) using the enclosed carbonate hardness test.
Seite 27 5.2 Commissioning the ﬁlter systems with measuring and display unit Representation in operating mode Bar Display Local Carbonate Type/ Hardness Set By-Pass Proportion Flow Symbol Available residual Date Field: Installation or capacity in litres last ﬁlter change date Carbonate hardness The units of carbonate hardness or total hardness can be set as required to German °dH (= display setting °KH, °DH), English (°e = Clark) (= display setting °EH), French (°f) (= display setting °FH), American (grains per gallon) (= display setting gpg) or international hardness values (mg/l CaCO...
Seite 28 If the monthly limit has been reached up to a month before expiry of the set time limit, it is signalled by the date ﬁeld ﬂashing. If the monthly limit is 100% reached, it is signalled by alternate ﬂashing of the date ﬁeld and the change arrows.
Seite 29 Monthly limit 2–12 Carbonate Hardness Type/Filter System Size Exhaustion after months Date ﬁeld • Reminder function ﬁlter usage period in months Irrespective of the remaining capacity display function, you can set a monthly limit of 2–12 months to activate a reminder function for ﬁlter replacement. If the monthly limit has been reached up to a month before the export of the set time limit, it is signalled by the date ﬁeld ﬂashing.
Seite 30 Press and hold the button (> 2 seconds) until the • desired unit of hardness has been selected. > 2 sec Press the button once (< 1 second) to access the next • parameter input hardness value. The hardness value input ﬂashes.
Seite 31 5.3 By-pass setting Determining the by-pass setting The by-pass setting is identiﬁed according to the application and the carbonate hardness or total hardness identiﬁed on the basis of the bypass and capacity table (Chapter 7). The by-pass is then set on the by-pass screw as follows: Turn the by-pass screw until the desired by-pass (0–50%) agrees with the marking.
Seite 32 5.5 Checking initialisation of ﬁlter systems with a measuring and display unit By-pass setting in percent, remaining capacity in litres, capacity bars and the current date must • be shown in the display. Note: If these values are not shown in the display, the ﬁlter system must be ﬂushed again •...
Seite 33 ﬁlter • cartridge and return in the original packaging to the appropriate BRITA address listed on the back of the cover. 6.2 Inserting the Filter Cartridge Check the connector seat of the ﬁlter cartridge O-ring in the pressure vessel •...
Seite 34 7 Filter Capacity 7.1 Filter Capacity PURITY Quell ST Carbonate Hardness By-pass setting Filter capacity in litres in °dH (°KH) PURITY 450 PURITY 600 PURITY 1200 8250 14100 25800 8250 14100 25800 8250 14100 25800 7071 12086 22114 6188 10575...
Seite 35 Carbonate Hardness By-pass setting Filter capacity in litres in °dH (°KH) PURITY 450 PURITY 600 PURITY 1200 1198 2047 3746 1070 1828 3344 1651 3021 1462 2676 Note: The capacity limits refer to average utilisation of the terminal equipment, do not contain any ﬁlter ﬂushing and cleaning cycles and depend on local water quality, ﬂow, mains pressure and ﬂow continuity.
Seite 36 Total volume meter Brieﬂy press button 2 x (< 1 second), the following message appears. • 00 level current data (today) 00 Indicator for current level Filter system size Total volume meter Current date The total volume meter is managed at this level; it counts up from 0 irrespective of the cartridge change.
Seite 37 Error level E2 indicates whether and from when until when an error has occurred at the outlet water meter. Display is similar to level E1. Program Overview 20 sec. no activity Operating mode 30 sec.no activity = no Parameter acceptance Carbonate hardness •...
Seite 38 10.3 Leak at Screwed Connections Cause: Screwed connections not ﬁtted correctly. Troubleshooting: Check mains pressure. Check all screwed connections and mount according to Chapter 4. If the fault continues, exchange ﬁlter system. Caution: Prior to changing, read the Technical Data (Chapter 12) and the Operating and Safety Information (Chapter 3).
Seite 39 12 Technical Data PURITY Quell ST ﬁlter system PURITY 450 Quell ST PURITY 600 Quell ST PURITY 1200 Quell ST Distributor Distributor Distributor MAE* MAE* MAE* head head head Operating pressure 2 bar – max. 6.9 bar Operating/water temperature 4°C to 30°C...
Seite 40 13 Order Numbers PURITY Quell ST Article number Item PURITY 450 Quell ST PURITY 450 Quell ST (Complete System with Filter Cartridge) with Measuring and Display unit 1009227 1 + 2 + 3 PURITY 450 Quell ST (Complete System with Filter Cartridge)
Seite 41 Les systèmes de ﬁltration BRITA PURITY Quell ST s‘utilisent en général avec des machines à café et expresso, des distributeurs de boissons chaudes et froides, des fours vapeur et des humidiﬁcateurs d‘air.
Seite 42 Si un service ofﬁciel recommandait de faire bouillir l‘eau du robinet, l‘eau ﬁltrée par BRITA • devrait l‘être également. A la levée de cette instruction, il est nécessaire de changer la car- touche ﬁltrante et de nettoyer les raccords.
Seite 43 BRITA conseille de ne pas mettre le système hors service pendant un intervalle de temps • prolongé. Si le système de ﬁltration BRITA n‘est pas utilisé pendant quelques jours (2 ou 3), nous recommandons de rincer le ﬁltre PURITY Quell avec au moins x* litres, conformément au tableau ci-dessous.
Seite 44 Lors de la sélection du matériau des pièces entrant en contact avec l’eau en aval du système de • ﬁltration BRITA, n’oubliez pas que l’eau décarbonatée contient, du fait de ce principe de traite- ment, du gaz carbonique libre. Pour cette raison, choisissez uniquement des matériaux adaptés.
Seite 45 Les systèmes de ﬁltration PURITY Quell ST permettent de déterminer la dureté carbonate • locale en degrés allemands °dH (°KH en nomenclature BRITA) à l’aide du test de dureté carbonate fourni. Contrôler le réglage by-pass sur la vis •...
Seite 46 5.2 Mise en service des systèmes de ﬁltration avec afﬁcheur électronique/unité de mesure Représentation en mode de fonctionnement Histogramme : état de saturation Dureté carbonate Type/ locale réglée Valeur by-pass Impulsion débit Capacité restante Champ de la date : date d'installation en litres ou du dernier remplacement du ﬁltre Dureté...
Seite 47 S’il ne reste plus qu’un mois avant la durée maximale, le champ de la date se met à clignoter. Si la durée maximale atteint 100%, le champ de la date et les ﬂèches de remplacement clignotent en alternance. Lorsque la capacité restante et la durée maximale sont dépassées, la capacité restante négative et le champ de la date clignotent en alternance avec les ﬂèches de remplacement.
Seite 48 • Durée maximale 2–12 mois Dureté carbonate Type/Taille du ﬁltre Mois d‘utilisation max Champ de la date (non réglable) • Fonction de rappel de la durée d’utilisation du ﬁltre en mois Indépendamment de la fonction d’afﬁchage de la capacité restante, il est possible de régler une durée maximale de 2–12 mois pour activer la fonction de rappel du remplacement du ﬁltre.
Seite 49 Presser la touche 1 x (< 1 s) pour accéder à la saisie • suivante, l’unité de dureté. L’unité de dureté clignote. < 1 sec Presser la touche (> 2 secondes) autant de fois que • nécessaire jusqu’à trouver l’unité de dureté souhaitée. >...
Seite 50 Poser l’afﬁcheur devant la tête de ﬁltre à une hauteur d’env. 10 mm puis le faire glisser vers le bas. • Les ergots de l’afﬁcheur doivent s’engager dans les rainures de la tête de mesure. Suite au chapitre 5.4 Rinçage/purge des systèmes de ﬁltration avec ou sans afﬁcheur électronique/unité de mesure. 5.3 Réglage du by-pass Détermination du réglage by-pass Le réglage du by-pass sera déﬁni au moyen du tableau de réglage du by-pass et de détermination...
Seite 51 5.5 Contrôle de l‘initialisation des systèmes de ﬁltration avec afﬁcheur électronique/unité de mesure Le réglage by-pass en pourcentage, la capacité restante en litres, l‘histogramme de capacité et la • date actuelle doivent s‘afﬁcher sur l‘écran. Remarque : si ces valeurs ne s‘afﬁchent pas, il faut rincer le système de ﬁltration une nouvelle •...
Seite 52 ﬁltrante sur la cartouche saturée • et l’envoyer dans le carton d’origine à l’adresse BRITA correspondante indiquée au verso. 6.2 Mise en place de la cartouche ﬁltrante Vériﬁer la propreté et l’état général du logement du joint torique de la cartouche •...
Seite 53 Pour rincer et purger la nouvelle cartouche ﬁltrante , effectuer les opérations décrites au • point 5.4. 7 Capacité de ﬁltration 7.1 Capacité de ﬁltration PURITY Quell ST Dureté carbonate Réglage by-pass Capacité de ﬁltration en litres en °dH (°KH)
Seite 54 Dureté carbonate Réglage by-pass Capacité de ﬁltration en litres en °dH (°KH) PURITY 450 PURITY 600 PURITY 1200 1497 2559 4682 1426 2437 4459 1361 2326 4257 1302 2225 4071 1248 2132 3902 1198 2047 3746 1070 1828 3344 1651 3021 1462 2676...
Seite 55 Compteur totalisateur de volume Presser la touche 2 x brièvement (< 1 seconde). Le message suivant s‘afﬁche. • 00 Niveau données actuelles (aujourd‘hui) Indicateur du niveau actuel Taille du ﬁltre Compteur totalisateur du Date actuelle volume actuel Ce niveau gère le compteur totalisateur dont l‘incrémentation débute à 0 indépendamment des remplacements de cartouche.
Seite 56 ès que la détection du rapport de by-pass est à nouveau correcte, l’erreur est éliminée et la date Stop est ajoutée. Au niveau d‘erreur 01, l‘afﬁchage Stop/Start change toutes les secondes. Le niveau d‘erreur E2 indique si une erreur est survenue sur le compteur de sortie d‘eau et la période correspondante.
Seite 57 10.3 Fuites au niveau des raccords vissés Cause : montage incorrect des raccords. Solution : vériﬁer la pression du tuyau. Contrôler tous les raccords vissés et les monter conformément au chapitre 4. Si le problème persiste, remplacer le système de ﬁltration. Attention : lire attentivement les caractéristiques techniques (chapitre 12) ainsi que les consignes d’utilisation et de sécurité...
Seite 58 18 kg/24 kg Dimensions 249 mm/222 mm/408 mm 249 mm/222 mm/520 mm 288 mm/255 mm/550 mm En cas d‘utilisation de kits de ﬂexibles BRITA, tenir compte de leurs rayons de courbure (env. 130 mm). Position de fonctionnement Horizontale ou verticale Raccord à...
Seite 59 13 Références PURITY Quell ST Référence Position PURITY 450 Quell ST PURITY 450 Quell ST (système complet avec cartouche ﬁltrante) avec afﬁcheur/unité de mesure 1009227 1 + 2 + 3 PURITY 450 Quell ST (système complet avec cartouche ﬁltrante) 1009228 1 + 2 + 4 Cartouche ﬁltrante...
Seite 60 2 Algemene informatie 2.1 Functie en toepassingsgebied PURITY Quell ST Het BRITA PURITY Quell ST Waterﬁltersysteem is bedoeld voor de decarbonisatie van drinkwater ter voorkoming van kalkaanslag in het erachter geschakelde eindapparaat. Afhankelijk van de bypass- instelling worden er tijdens de doorstroming selectief calcium-, magnesium- en metaalionen aan het drinkwater onttrokken.
Seite 61 Voor de uitgevoerde toepassingen dienen uitsluitend oplossingsspeciﬁeke BRITA ﬁlterpatronen te worden gebruikt. 3.3 Aansprakelijkheid De installatie moet precies volgens de gegevens in dit handboek worden uitgevoerd. BRITA is niet aansprakelijk voor eventuele schade inclusief gevolgschade, die kan ontstaan door een verkeerd gebruik van het product.
Seite 62 BRITA raadt aan het Waterﬁltersysteem niet gedurende een langere periode buiten werking te • stellen. Als het BRITA Waterﬁltersysteem enkele dagen niet in gebruik is (2–3 dagen), adviseren wij het PURITY Quell Waterﬁltersysteem, volgens onderstaande tabel, met minimaal x* liter te spoelen.
Seite 63 Bij de watertoevoer van de ﬁlterkop is in de fabriek een door de Duitse DVGW goedgekeurde • terugslagklep conform DIN EN 13959 geïnstalleerd. Bij de materiaalselectie van de onderdelen die in contact komen met water na het BRITA • Waterﬁltersysteem moet erop worden gelet dat het gedecarboniseerde water als gevolg van het proces koolzuur bevat.
Seite 64 5 Inbedrijfstelling van een nieuwe ﬁlterpatroon 5.1 Bypassinstelling voor BRITA waterﬁltersystemen zonder en met meet- en aﬂeeseenheid Bij PURITY Quell ST waterﬁltersystemen: bepaling van de lokale carbonaathardheid in °dH • (nomenclatuur volgens BRITA: °KH) door middel van de meegeleverde carbonaathardheidstest.
Seite 65 Actuele restcapaciteit van de ﬁlterpatroon De restcapaciteit van de ﬁlterpatroon wordt naar keuze in liters of in US gallons weergegeven. Bij het aftappen van water wordt in stappen van 1 liter of 1 US gallon teruggeteld. Als de ﬁlterpatroon uitgeput is wordt de capaciteit negatief weergegeven en knippert deze. Bij 20% restcapaciteit beginnen de beide laatste balken in het balkendiagram te knipperen.
Seite 66 • Hardheidseenheid en waarde van de waterhardheid Voor de verschillende ﬁltersysteemtypen kunnen de volgende hardheidseenheden worden uit- gekozen: Eenheid van de carbonaathardheid voor de ﬁltersysteemtypen STD en STM: °KH (Duitse hardheidseenheid) °EH (Engelse hardheidseenheid) °FH (Franse hardheidseenheid) gpg (US-Amerikaanse hardheidseenheid) mg/L (internationale hardheidseenheid) •...
Seite 67 Houd de toets zo lang ingedrukt (> 4 en < 10 sec) tot • de parameterinvoer van ﬁltersysteemtype en -grootte knippert. > 4 sec Houd de toets zo lang ingedrukt (> 2 seconden) tot het • ﬁltersysteemtype (STD, STM) en de daarbij behorende waarde voor de ﬁltersysteemgrootte (04, 06, 12) is >...
Seite 68 Aﬂeeseenheid van voren op ca. 10 mm hoogte erin zetten en omlaag schuiven. De neuzen • op het display moeten in de groeven op de meetkop worden ingevoerd. Verder met paragraaf 5.4 Spoelen/ontluchten van BRITA Waterﬁltersystemen met en zonder elektronische meet- en aﬂeeseenheid. 5.3 Bypassinstelling Bepalen van de bypassinstelling Overeenkomstig de toepassing en de vastgestelde carbonaathardheid resp.
Seite 69 Controleer het systeem op eventuele lekkages. • Installatiedatum van het Waterﬁltersysteem en volgende vervangingsdatum op de bijgevoegde • sticker noteren en deze op de drukbehuizing plakken. Aanwijzing: op het drukreservoir zijn meerdere posities voor stickers beschikbaar. De nieuwe sticker met de installatiedatum op de bovenste plaats aanbrengen. Opmerking: De Waterﬁltersystemen zonder elektronische meet- en aﬂeeseenheid zijn nu bedrijfs- klaar.
Seite 70 ﬁlter- • patroon en in de originele doos naar het betreffende BRITA-adres terugsturen dat op de achterkant van de omslag wordt vermeld. 6.2 Installeren van de ﬁlterpatroon Aansluitzitting voor de O-ring van de ﬁlterpatroon in deksel behuizing •...
Seite 71 Spanningstoevoer van de apparatuur inschakelen (netstekker). • Voor het spoelen en ontluchten van de nieuwe ﬁlterpatroon de stappen onder 5.3 uitvoeren. • 7 Filtercapaciteit 7.1 Filtercapaciteit PURITY Quell ST Carbonaathardheid Bypass- Filtercapaciteit in liters in °dH (°KH) instelling PURITY 450...
Seite 72 Tabellen bypass en capaciteit voor combi-steamers en bakovens Per machinetype bypass-instelling 10% kiezen om optimaal bereid water voor de combi-steamer/ bakoven te bereiken. Wij geven u graag advies op maat. Carbonaathardheid Bypass- Filtercapaciteit in liters in °dH (°KH) instelling PURITY 450 PURITY 600 PURITY 1200 4991...
Seite 73 9 Vraagmodus In de vraagmodus kunnen de volgende gegevens worden opgevraagd: Productiegegevens Toets 1 x kort bedienen (< 1 seconde) tot de volgende melding verschijnt. • ID niveau Productiejaar Lopend apparaatnummer Levensduur batterij Productiejaar: voorbeeld 08 = 2008 Apparaatnummer: doorlopend Levensduur batterij: voorbeeld 31.12.19 = De batterij van de meet- en aﬂeeseenheid is op 31-12-2019 verbruikt en het complete Waterﬁltersysteem heeft de max.
Seite 74 Geheugenoproep In de modus geheugenoproep kunnen de gegevens van de laatste 4 gebruikte ﬁlterpatronen worden opgeroepen. Toets 3 x kort bedienen (< 1 seconde) tot de volgende melding verschijnt: • -1, -2, -3, -4 niveau – gegevens van de ﬁlterpatronen die voor de actuele ﬁlterpatroon zijn gebruikt.
Seite 75 Programmaoverzicht Bedrijfsmodus 30 sec. geen activiteit = geen parameteracceptatie 20 sec. geen activiteit Carbonaathardheid • Capaciteit • Bypass • Laatste ﬁltervervanging 1 x toetsen 4 seconden knop indrukken Informatiemodus Parametreren ID-informatie Filtersysteemtype en ÚÚÚ 2 sec. -grootte 00 actueel niveau ÚÚÚ...
Seite 76 10.3 Lekkage bij schroefverbindingen Oorzaak: schroefverbindingen niet correct gemonteerd. Verhelpen: waterdruk controleren. Alle schroefverbindingen controleren en overeenkomstig hoofdstuk 4 monteren. Als de storing blijft bestaan, het Waterﬁltersysteem vervangen. Attentie: vóór vervanging de technische gegevens (hoofdstuk 12) en de bedrijfs- en veiligheidsvoorschriften (hoofdstuk 3) in acht nemen. 10.4 Lekkage na ﬁltervervanging Oorzaak: O-ring ﬁlterpatroon zit niet correct.
Seite 77 12 Technische gegevens Waterﬁltersysteem PURITY Quell ST PURITY 450 Quell ST PURITY 600 Quell ST PURITY 1200 Quell ST MAE* Verdelerkop MAE* Verdelerkop MAE* Verdelerkop Bedrijfsdruk 2 bar – max. 6,9 bar Bedrijfs- / watertemperatuur 4 °C tot 30 °C...
Seite 78 13 Bestelnummers PURITY Quell ST Artikelnummer Positie PURITY 450 Quell ST PURITY 450 Quell ST (compleet systeem met ﬁlterpatroon) met elektronische meet- en aﬂeeseenheid 1009227 1 + 2 + 3 PURITY 450 Quell ST (compleet systeem met ﬁlterpatroon) 1009228 1 + 2 + 4...
Seite 79 è un’elevata e costante qualità dell’acqua appositamente regolata in base alle esigenze di impiego e alle condizioni dell’acqua locale. Tipici campi d’impiego per i sistemi di ﬁltrazione dell’acqua BRITA PURITY Quell ST sono le macchine per caffè espresso, i distributori automatici di bevande calde e fredde nonché i sistemi per la cottura a vapore (sistemi di cottura a vapore combinati) e gli apparecchi di umidiﬁcazione dell’aria.
Seite 80 Le cartucce ﬁltranti possono essere smaltite in conformità con le norme e i regolamenti locali in vigore o restituite a BRITA per il loro riciclaggio. Per informazioni dettagliate su come restituire le cartucce ﬁltranti esauste si prega di contattare BRITA Italia ai riferimenti indicati sul retro del manuale di istruzioni.
Seite 81 Il ﬁltrato dell’acqua è classiﬁcato di categoria 2 conformemente alla norma DIN EN 1717. • BRITA consiglia di non lasciare inutilizzato il sistema di ﬁltrazione per periodi prolungati. Se il • sistema di ﬁltrazione BRITA non viene utilizzato per alcuni giorni (2–3 giorni), si consiglia di lavare il sistema di ﬁltrazione PURITY Quell conformemente alla tabella sotto riportata, con...
Seite 82 1 x manuale 1 x test durezza da carbonati o test durezza totale Qualora dei componenti della dotazione risultino mancanti, rivolgersi alla sede BRITA di competenza. 4.2 Montaggio del recipiente a pressione e del coperchio del recipiente a pressione Posizionare entrambi i piedi sulle sporgenze di appoggio •...
Seite 83 Per sistemi di ﬁltrazione PURITY Quell ST: determinazione della durezza temporanea da carbonati • locali in gradi di durezza tedesca °dH (abbreviazione BRITA °KH) mediante il test della durezza temporanea allegato. Veriﬁcare la regolazione del by-pass sulla vite di regolazione del by-pass •...
Seite 84 Graﬁco a barre Visualizzazione della capacità residua sulla base del graﬁco a barre. Dopo l’installazione di un nuovo sistema di ﬁltrazione e/o dopo la sostituzione di un ﬁltro, il simbolo della cartuccia ﬁltrante è comple- tamente riempito con 10 barre. By-pass in percentuale Il by-pass viene deﬁnito come percentuale dell’acqua non decarbonizzata rispetto all’intera quantità...
Seite 85 Unità di misura europee: a seconda del tipo di sistema di ﬁltrazione (STD, STM), selezionare l’unità relativa al grado di durezza predeﬁnita°KH, °EH, °FH o °DH. L’unità di volume e la data vengono visualizzate automaticamente in litri e nel formato GG.MM.A A. Unità...
Seite 86 L’unità di visualizzazione viene fornita in modalità di standby. Per attivare la visualizzazione, premere brevemente 1 volta il tasto sul retro e, successivamente all’inserimento dei parametri, eseguire un ripristino. Inserimento dei parametri Durezza dell’acqua e Capacità del sistema di ﬁltrazione In questo livello vengono impostati manualmente i parametri necessari per il funzionamento.
Seite 87 Premere 1 volta il tasto (< 1 secondo), per passare • all’inserimento del successivo parametro Limite mensile . Il limite mensile inserito lampeggia. < 1 sec Premere il tasto (> 2 secondi) e tenerlo premuto, ﬁno al • raggiungimento del valore desiderato. >...
Seite 88 Porre il sistema di ﬁltrazione in orizzontale. • Aprire completamente la valvola di risciacquo • Aprire completamente la valvola di entrata sul tubo di entrata tenendo • fermo il tubo di risciacquo nel secchio. Procedere ad un risciacquo con almeno 10 litri di acqua con un ﬂusso volumetrico minimo di 3 l/min (180 l/h). Chiudere la valvola di risciacquo , alzare il sistema die ﬁltrazione e svuotare •...
Seite 89 Sistemi di ﬁltrazione senza unità di misurazione e visualizzazione La cartuccia ﬁltrante deve essere sostituita dopo 6–12 mesi e al più tardi 12 mesi dopo la messa in funzione, indipendentemente dal grado di esaurimento del sistema di ﬁltrazione. Se la capacità della cartuccia ﬁltrante si esaurisce prima (capitolo 7), eseguire la sostituzione ad esaurimento.
Seite 90 • Per il risciacquo e lo sﬁato della nuova cartuccia ﬁltrante eseguire le fasi descritte al punto 5.3. • 7 Capacità ﬁltrante 7.1 Capacità ﬁltrante PURITY Quell ST Durezza tempo- Regolazione Capacità del ﬁltro in litri ranea da carbonati del by-pass...
Seite 91 Durezza tempo- Regolazione Capacità del ﬁltro in litri ranea da carbonati del by-pass PURITY 450 PURITY 600 PURITY 1200 in °dH (°KH) 1500 2564 4691 1435 2452 4487 1375 2350 4300 1320 2256 4128 1179 2014 3686 1065 1819 3329 1611 2949 Tabella del by-pass e della capacità...
Seite 92 8 Manutenzione Controllare regolarmente che il sistema di ﬁltrazione non presenti perdite. Controllare regolarmente che i tubi non siano piegati. I tubi piegati devono essere sostituiti. Il sistema di ﬁltrazione completo deve essere sostituito a rotazione al massimo dopo 10 anni. I tubi ﬂessibili devono essere sostituiti a rotazione al massimo dopo 5 anni.
Seite 93 Interrogazione memoria Nella modalità Interrogazione memoria è possibile richiamare i dati delle ultime 4 cartucce ﬁltranti inserite. Premere brevemente 3 volta il tasto (< 1 secondo) ﬁno alla comparsa del seguente messaggio. • Livello 1, 2, 3 e 4 – Dati delle cartucce inserite prima di quelle attuali. Durezza da carbonati By-pass Indicatore della cartuccia...
Seite 94 Panoramica del programma Modalità operativa 20 sec. senza attività 30 sec. senza attività = Nessun accettazione di parametri Durezza dell‘acqua • Capacità • By-pass • Data di sostituzione 1 x Tasti 4 secondi di pressione del pulsante Modalità di richiamo Parametri Informazione ID Tipo e capacità...
Seite 95 10.3 Perdita sui collegamenti a vite Causa: collegamenti a vite non montati correttamente Eliminazione guasto: controllare la pressione nelle tubature. Controllare tutti i collegamenti a vite e montarli come indicato al capitolo 4. Se il guasto continua a comparire, sostituire il sistema di ﬁltrazione. Attenzione: prima della sostituzione leggere attentamente i dati tecnici (capitolo 12) e le istruzioni di funzionamento e sicurezza (capitolo 3).
Seite 96 12 Dati tecnici Sistema di ﬁltrazione PURITY Quell ST PURITY 450 Quell ST PURITY 600 Quell ST PURITY 1200 Quell ST Testina Testina Testina MAE* MAE* MAE* erogatrice erogatrice erogatrice Pressione di esercizio da 2 bar a max 6,9 bar Temperatura d'esercizio/temperatura 4 °C a 30 °C...
Seite 97 I ﬁltri originali BRITA contengono un mix di scambiatori ionici e carboni attivi o solo carboni attivi, tutti materiali testati per la compatibilità alimentare. Gli scambiatori ionici riducono la durezza tempo- ranea dell’acqua (calcare).
Seite 98 2.1 Funcionamiento y aplicación PURITY Quell ST El sistema de ﬁltro de agua PURITY Quell ST de BRITA sirve para la descarbonización de agua potable y para evitar el depósito de cal en el terminal conectado. En función del ajuste de mezcla, y de forma selectiva, en el procedimiento de ﬂujo se eliminan del agua potable los iones de calcio y magnesio así...
Seite 99 Debe utilizarse exclusivamente agua potable como agua de alimentación para el sistema de ﬁltro • BRITA. El sistema de ﬁltro BRITA sólo es adecuado para el uso de agua fría dentro del margen de temperatura de entrada indicado en el capítulo 12. En ningún caso se puede utilizar agua con carga microbiológica o de dudosa calidad sin haberla esterilizado antes adecuadamente.
Seite 100 A la entrada de agua de la cabeza ﬁltrante se incorpora, en fábrica, un supresor de DIN EN 13959. • En la elección del material de las piezas en contacto con el agua del sistema de ﬁltro BRITA • debe tenerse en cuenta que el agua descarbonizada contiene ácido carbónico libre generado por el procedimiento.
Seite 101 5 Puesta en marcha de un ﬁltro nuevo 5.1 Ajuste de mezcla para sistemas de ﬁltro con y sin unidad de medición e indicación Para sistemas de ﬁltro PURITY Quell ST: determinación de la dureza de carbonatos local en •...
Seite 102 5.2 Puesta en marcha de los sistemas de ﬁltro con unidad de medición e indicación Esquema en modo de funcionamiento Gráﬁco de barras Dureza carbonatada Tipo/Proporción local ajustada de mezcla Símbolo de circulación Capacidad restante en litros Campo de fecha: fecha de instala- ción del ﬁltro o del último cambio Dureza de carbonatos Las unidades de dureza de carbonatos o dureza total pueden ﬁjarse, según sea necesario, en los valores...
Seite 103 Si se alcanza el límite en meses menos uno antes de llegar el límite de tiempo determinado, el campo de fecha parpadea. Si se alcanza el límite en meses al 100%, el campo de fecha y las ﬂechas de cambio parpadean alternativamente.
Seite 104 • Límite mensual 2–12 Dureza carbonatada Tipo/Tamaño del sistema de ﬁltro Agotamiento tras meses Campo de fecha • Función de memoria de duración máxima del ﬁltro en meses Independientemente de la función de indicador de capacidad restante, puede ﬁjar un límite de 2–12 meses, para activar una función de memoria del cambio de ﬁltro.
Seite 105 Pulse el botón 1 x (<1segundo), para pasar a la • siguiente introducción de parámetros, tipo de dureza. La unidad de dureza parpadea. < 1 sec Pulse el botón (>2 segundos), hasta que se seleccione • la unidad de dureza deseada. >...
Seite 106 Coloque el indicador por delante a una altura aproximada de 10 mm y empuje hacia abajo. Los • topes del indicador deben encajarse en las ranuras de la cabeza de medición. Seguir con el Capítulo 5.4 Lavado/ventilación de sistemas de ﬁltro con y sin unidad de medición e indicación. 5.3 Ajuste de mezcla Determinación del ajuste de mezcla Determinación de la aplicación de la mezcla según el uso al que va destinada y la dureza de carbonatos...
Seite 107 5.5 Revisión de la inicialización de los sistemas de ﬁltro con unidad de medición e indicación El display debe mostrar el ajuste de mezcla en porcentaje, la capacidad restante en litros, las • barras de capacidad y la fecha actual. Nota: si estos valores no aparecieran en el display, se debe lavar nuevamente el sistema de •...
Seite 108 • ﬁltrante nuevo y envíelo en la caja original a la dirección de BRITA señalada en la contraportada. 6.2 Colocación del cartucho ﬁltrante Revise la unión de la junta tórica del cartucho ﬁltrante en la tapa del depósito...
Seite 109 7 Capacidad del ﬁltro 7.1 Capacidad del ﬁltro PURITY Quell ST dureza de carbo- ajuste capacidad ﬁltrante en litros natos en °dH (°KH) de mezcla PURITY 450 PURITY 600 PURITY 1200 8250 14100 25800 8250 14100 25800 8250 14100 25800...
Seite 110 dureza de carbo- ajuste capacidad ﬁltrante en litros natos en °dH (°KH) de mezcla PURITY 450 PURITY 600 PURITY 1200 1198 2047 3746 1070 1828 3344 1651 3021 1462 2676 Nota: los límites de capacidad se reﬁeren a la utilización media del terminal, no incluyen ciclos de aclarado y limpieza del ﬁltro, y dependen de la calidad del agua local, del caudal, de la presión de tubería y de la continuidad del caudal.
Seite 111 Medidor de volumen total Pulsar brevemente el botón 2 x (< 1 segundo), aparece el siguiente mensaje. • 00 Nivel datos actuales (hoy) 00 Indicador de niveles actuales Tamaño del sistema de ﬁltro Medidor de volumen total Fecha actual En este nivel hay un contador de volumen total que empieza a contar a partir de 0, independientemente de los cambios de cartucho.
Seite 112 En cuanto la proporción actual de mezcla vuelve a reconocerse correctamente, concluye el error y se añade la fecha de Stop. En el nivel de error 01 la representación de Stop o Start cambia por segundos. En el nivel de error 02 se indica si se ha producido un error en el contador de agua de descarga, con la fecha en la que se produjo.
Seite 113 10.3 Fugas en las uniones roscadas Causa: las uniones roscadas no están montadas correctamente. Solución de fallos: comprobar la presión de la tubería. Revisar todas las uniones roscadas y montarlas según el Capítulo 4. Si el error se repite, cambiar el sistema de ﬁltro. Atención: antes del cambio, tenga en cuenta los datos técnicos (Capítulo 12) y las indicaciones de funcionamiento y seguridad (Capítulo 3).
Seite 114 12 Datos técnicos Sistema de ﬁltro PURITY Quell ST PURITY 450 Quell ST PURITY 600 Quell ST PURITY 1200 Quell ST Cabezal Cabezal Cabezal MAE* MAE* MAE* distribuidor distribuidor distribuidor Presión de servicio 2 bares hasta máx. 6,9 bares Temperatura de funcionamiento /del agua 4 °C a 30 °C...
Seite 115 13 números de pedido PURITY Quell ST Número del artículo Posición PURITY 450 Quell ST PURITY 450 Quell ST (sistema completo con cartucho ﬁltrante) con MAE 1009227 1 + 2 + 3 PURITY 450 Quell ST (sistema completo con cartucho ﬁltrante)
Seite 116 2 Informacje ogólne 2.1 Działanie oraz zakres zastosowania PURITY Quell ST System iltracji wody BRITA PURITY Quell ST służy do dekarbonizacji wody pitnej w celu zapobieżenia powstawaniu osadów kamienia w urządzeniu podłączonym za iltrem. W zależności od ustawienia obejścia jony wapnia i magnezu oraz metali są wybiorczo izolowane z wody metodą przepływową.
Seite 117 Filtrowana woda jest zaklasyikowana zgodnie z normą DIN EN 1717 do kategorii 2. • Firma BRITA zaleca, aby nie wyłączać systemu iltracyjnego z użytku na dłuższy czas. Jeśli system iltracyjny BRITA nie był używany przez kilka dni, zaleca się przepłukanie systemu PURITY Quell...
Seite 118 • Wybierając materiał, z ktorego wykonane są części mające styczność z wodą za systemem iltracyjnym BRITA, należy zwrocić uwagę na to, że ze względu na charakter oczyszczania dekarbonizowana woda zawiera wolny kwas węglowy. Z tego względu można korzystać tylko z odpowiednich materiałow. Zalecamy stosowanie węży BRITA.
Seite 119 1 x wkład iltracyjny 1 x instrukcja 1 x test twardości węglanowej lub test twardości całkowitej W razie braków w dostawie należy zgłosić się pod odpowiedni adres przedstawicielstwa irmy BRITA. 4.2 Montaż pojemnika ciśnieniowego i jego pokrywy • Obiema stopami stanąć na podestach nożnych •...
Seite 120 5.1 Ustawianie obejścia dla systemów iltracyjnych z modułem pomiarowo-wskaźnikowym i bez niego • W przypadku systemów iltracyjnych PURITY Quell ST: określić miejscową twardość węglanową w stopniach skali niemieckiej °dH (w nomenklaturze irmy BRITA °KH) za pomocą dołączonego testu twardości węglanowej. • Sprawdzić ustawienie obejścia na śrubie regulacyjnej Uwaga: Obejście jest ustawione fabrycznie na 30% i może zostać...
Seite 121 Wizualizacja zużycia wkładu Ustawiona twardość Typ/ węglanowa Udział obejścia Wymienić wkład Pozostała wydajność w litrach Pole daty: data instalacji bądź ostatniej wymiany iltra Kiedy dobiega termin wymiany wkładu i pozostało już mniej niż miesiąc do upływu ustawionego terminu, jest to sygnalizowane przez miganie pola daty. Kiedy termin wymiany wkładu upłynął, sygnalizowane jest to przez migające na przemian pole daty i strzałkę...
Seite 122 • Jednostka twardości oraz wartość twardości wody Dla różnych typów systemów iltracyjnych można wybrać następujące jednostki twardości: Jednostka twardości węglanowej dla systemów iltracyjnych typu STD i STM: °KH (niemiecka jednostka twardości) °EH (angielska jednostka twardości) °FH (francuska jednostka twardości) gpg (amerykańska jednostka twardości) mg/L (międzynarodowa jednostka twardości) •...
Seite 123 • Naciskać przycisk (> 2 s), aż pojawi się typ systemu iltracyjnego (STD, STM) oraz przynależna wartość dla rozmiaru systemu iltracyjnego (04, 06, 12). > 2 sec • Nacisnąć 1 raz przycisk (< 1 s), aby przejść do następnego parametru – jednostka twardości. Jednostka twardości miga.
Seite 124 • Nacisnąć 1 raz przycisk (> 2 s), aż pojawi się wskazanie całkowitej wydajności (przy obejściu 0%) i aktualna data. > 2 sec Ustawione parametry zostają zastosowane. Wskazówka: Jeśli po 30 sekundach nie zostaną wprowadzone żadne parametry, wskaźnik powraca do trybu Standby lub eksploatacji bez zastosowania zmienionych parametrów. •...
Seite 125 • Na dołączonej naklejce oznaczyć datę instalacji oraz datę następnej wymiany i nalepić ją na pojemnik ciśnieniowy. Wskazówka: Na pojemniku ciśnieniowym jest miejsce na wiele naklejek. Nową naklejkę z datą instalacji umieścić w najwyżej położonym miejscu. Wskazówka: systemy iltracyjne bez modułu pomiarowo-wskaźnikowego są teraz gotowe do użytku.
Seite 126 (> 5 min). • Zużyty wkład iltracyjny zamknąć transportowym kapturkiem ochronnym nowego wkładu i odesłać w oryginalnym opakowaniu pod jeden z adresów placówek irmy BRITA podanych na drugiej stronie okładki. 6.2 Instalacja wkładu iltracyjnego • Sprawdzić, czy gniazdo uszczelki wkładu iltracyjnego znajdujące się...
Seite 127 Włączyć zasilanie elektryczne urządzenia końcowego (podłączyć wtyczkę do gniazdka). • W celu przepłukania i odpowietrzenia nowego wkładu iltracyjnego wykonać czynności opisane w punkcie 5.3. 7 Wydajność iltra 7.1 Wydajność iltra PURITY Quell ST Twardość węglanowa Ustawienie Wydajność iltra w litrach w °dH (°KH) obejścia...
Seite 128 Twardość węglanowa Ustawienie Wydajność iltra w litrach w °dH (°KH) obejścia PURITY 450 PURITY 600 PURITY 1200 4991 8530 15607 4991 8530 15607 4991 8530 15607 4278 7311 13378 3743 6397 11706 3327 5686 10405 2995 5118 9364 2722 4652 8513 2496 4265...
Seite 129 ID poziomu Rok produkcji Bieżący numer urządzenia Stan baterii Rok produkcji: na przykład 08 = 2008 Numer urządzenia: numer bieżący Stan baterii: na przykład 31.12.19 = Bateria wskaźnika ulegnie zużyciu 31.12.2019, tym samym cały system iltracyjny osiągnął swój ostateczny termin wymiany. Licznik objętości całkowitej Krótko nacisnąć...
Seite 130 Komunikaty o błędach Poziom błędu E1 wskazuje, czy występowała usterka wykrycia obejścia. E1 aktywuje się po nieprawidłowym rozpoznaniu aktualnego obejścia. Pokazuje się wówczas słowo Start razem z datą wystąpienia usterki. na zmianę Kiedy tylko aktualny stosunek obejścia zostanie prawidłowo rozpoznany, zgłoszenie usterki ustępuje i dodawana jest data Stop.
Seite 131 Sposób usunięcia: Otworzyć dopływ wody na poprzedzającym zaworze odcinającym lub też zaworze wejściowym umieszczonym na wężu doprowadzającym Uwaga: Poniższe usterki może usuwać tylko wyszkolony i autoryzowany personel. 10.2 Brak przepływu wody lub słaby przepływ pomimo otwartego dopływu Przyczyna: Za niskie ciśnienie w instalacji. Sposób usunięcia: Sprawdzić...
Seite 132 10.3 Wycieki na złączkach gwintowanych Przyczyna: Nieprawidłowo zmontowane złączki gwintowane. Sposób usunięcia: Sprawdzić ciśnienie w instalacji. Sprawdzić wszystkie złączki gwintowane i zamontować zgodnie z opisem w rozdziale 4. Jeśli usterka nadal występuje, wymienić system iltracyjny. Uwaga: Przed wymianą zapoznać się z danymi technicznymi (rozdział 12) oraz wskazówkami dotyczącymi użytkowania i bezpieczeństwa (rozdział...
Seite 133 12 Dane techniczne System iltracyjny PURITY Quell ST PURITY 450 Quell ST PURITY 600 Quell ST PURITY 1200 Quell ST MAE* Rozdzielacz MAE* Rozdzielacz MAE* Rozdzielacz Ciśnienie robocze 2 bar – maks. 6,9 bar Temperatura robocza/temperatura wody 4°C – 30°C Temperatura otoczenia Użytkowanie...
Seite 134 13 Numery zamówień PURITY Quell ST Numer art. Pozycja PURITY 450 Quell ST PURITY 450 Quell ST (system kompletny z wkładem iltracyjnym) z MAE 1009227 1 + 2 + 3 PURITY 450 Quell ST (system kompletny z wkładem iltracyjnym) 1009228 1 + 2 + 4 Wkład iltracyjny...
Seite 135 2 Generelle informationer 2.1 Funktion og anvendelsesområde PURITY Quell ST BRITA PURITY Quell ST vandﬁltersystemet bruges til afkarbonisering af drikkevand til forebyggelse af kalkaﬂejringer i det tilsluttede slutapparat. Afhængigt af forskæringsindstillingen i gennemstrøm- ningsprocessen fjernes calcium- og magnesium-ioner samt metal-ioner selektivt fra drikkevandet.
Seite 136 12. Der må aldrig anvendes mikrobiologisk belastet vand eller vand af ukendt mikrobiologisk kvalitet uden passende desinfektion. I tilfælde af, at de ofﬁcielle myndigheder opfordrer til at koge vandet fra hanen, skal det BRITA •...
Seite 137 Ved ﬁlterhovedets vandindgang er der fra fabrikken indbygget en typegodkendt kontraventil iht. • DIN EN 13959 Ved valget af materialer for vandberørende dele bagved BRITA ﬁltersystemet skal man tænke • på, at afcarboniseret vand procesbetinget indeholder fri kulsyre. Derfor må der kun anvendes dertil egnede materialer.
Seite 138 1 x ﬁlterpatron 1 x manual 1 x carbonathårdhedstest eller totalhårdhedstest Hvis der mangler dele af leveringsomfanget, bedes du henvende dig til det ansvarlige BRITA agentur. 4.2 Montage af trykbeholderen og trykbeholderlåget Stil dig med begge fødder på ståﬂaderne •...
Seite 139 5.2 Ibrugtagning af ﬁltersystemer med måle- og indikatorenhed Visning i driftsmodus Bjælkevisning Indstilling af carbonat- Type/ hårdheden på stedet Blandingsandel Gennemstrøm- ningssymbol Restkapacitet i liter Datofelt: Installationsdato eller sidste dato for ﬁlterveksel Carbonathårdhed Enhederne for carbonathårdhed/totalhårdhed kan efter behov indstilles til den tyske °dH (= indikator- indstilling °KH/°DH), den engelske (°e = Clark) (= indikatorindstilling °EH), den franske (°f) (= indikator- indstilling °FH), den amerikanske (grains per gallon) (= indikatorindstilling gpg) eller den internationale hårdhedsværdi (mg/l CaCO...
Seite 140 Hvis månedsgrænsen er nået 100%, vises det ved, at datofeltet blinker på skift med vekselpilene. Hvis månedsgrænsen er overskredet, vises det ved, at den negative restkapacitet blinker, og datofel- tet vises på skift med vekselpilene. Dato for ﬁlterpatronens ibrugtagning eller for sidste udskiftning af ﬁlterpatronen Datoen for ﬁlterpatronens ibrugtagning eller for sidste udskiftning af ﬁlterpatronen angives på...
Seite 141 • Påmindelsesfunktion til ﬁltrets anvendelsestid i måneder Uafhængigt af funktionen Restkapacitetsvisning kan der indstilles en månedsgrænse på 2–12 måneder, for at aktivere en påmindelsesfunktion til ﬁlterudskiftningen. Hvis månedsgrænsen på nær en måned inden udløbet af den indstillede tidsgrænse er nået, vises det ved, at datofeltet blinker.
Seite 142 Tryk 1 x på tasten (< 1 sekund) for at komme til næste • parameterangivelse for hårdhedsenhed . Hårdhedsvær- diangivelse blinker. < 1 sec Tryk så længe på knappen (> 2 sekunder), til værdien • for vandets hårdhed stiger, og lad den være trykket, indtil den ønskede værdi er nået.
Seite 143 5.3 Forskæringsindstilling Fastsættelse af forskæringsindstillingen Forskæringsindstillingen fastsættes i overensstemmelse med anvendelsen og den fastslåede carbonathårdhed/totalhårdhed ved hjælp af forskærings- og kapacitetstabellen (kapitel 7). Derefter indstilles blandingen på følgende måde på blandingsindstillingsskruen Drej blandingsindstillingsskruen , til den ønskede blanding (0–50%) stemmer overens med markeringen.
Seite 144 6 Udskiftning af ﬁlterpatronen Vigtigt: Ved udskiftningen skal alle afmonterede dele nøje undersøges! Defekte dele skal udskiftes, og snavsede dele skal rengøres! Inden udskiftningen skal man være opmærksom på drifts- og sikkerhedshenvisningerne (kapitel 3). Efter opbevaring og transport under 0°C skal produktet opbevares med åben originalemballage og under de angivne omgivelsestemperaturer (kapitel 12) i min.
Seite 145 • Luk den opbrugte ﬁlterpatron med transportbeskyttelseshætten fra den nye ﬁlterpatron, • og send den tilbage til den BRITA-adresse, der er angivet på omslagets bagside. 6.2 Indsætning af ﬁlterpatronen Kontroller tilslutningssædet for ﬁlterpatronens O-ring i trykbeholderlåget • for smuds og beskadigelser.
Seite 146 Carbonathårdhed Blandings- Filterkapacitet i liter i °dH (°KH) indstilling PURITY 450 PURITY 600 PURITY 1200 6188 10575 19350 5500 9400 17200 4217 7207 13187 3833 6552 11988 3077 5260 9624 2841 4855 8884 2638 4508 8249 2462 4208 7699 2308 3945 7218 2172...
Seite 147 8 Vedligeholdelse Kontroller regelmæssigt ﬁltersystemet for lækager. Kontroller regelmæssigt slangerne for steder med knæk. Knækkede slanger skal udskiftes. Hele ﬁltersystemet skal turnusmæssigt udskiftes senest efter 10 år. Slangerne skal turnusmæssigt udskiftes senest efter 5 år. Vigtigt: Inden udskiftning skal man være opmærksom på de tekniske data (kapitel 12) samt drifts- og sikkerhedshenvisningerne (kapitel 3).
Seite 148 Lageropkald I modus Lageropkald kan dataene fra de sidste 4 indsatte ﬁlterpatroner opkaldes. Tryk kort på tasten 1 x (< 1 sekund), til følgende melding vises: • -1, -2, -3, -4 niveau – Data for de patroner, som var indsat inden den aktuelle. carbonathårdhed blanding Patronindikator...
Seite 149 Programoversigt Driftsmodus 20 sekunder ingen aktivitet 30 sekunder ingen aktivitet = ingen overtagelse af parametre Carbonathårdhed • Kapacitet • Blanding • Dato for udskiftning 1 x tryk på tast Knap trykket 4 sekunder Kontrolmodus Parametre ID-Information Filtersystemtype og ÚÚÚ 2 sec. –størrelse 00 Aktuelt niveau ÚÚÚ...
Seite 150 • Sæt husets bagside tilbage på displayet, og skru skruen i. • Batteriet og displayet skal bortskaffes miljømæssigt korrekt. 12 Tekniske data Filtersystem PURITY Quell ST PURITY 450 Quell ST PURITY 600 Quell ST PURITY 1200 Quell ST Fordelerho- Fordelerho-...
Seite 151 2240 liter PURITY 600 Quell ST 4420 liter PURITY 1200 Quell ST 7253 liter 13 Bestillingsnumre PURITY Quell ST Artikelnummer Position PURITY 450 Quell ST PURITY 450 Quell ST (komplet system med ﬁlterpatron) med MAE 1009227 1 + 2 + 3 PURITY 450 Quell ST (komplet system med ﬁlterpatron)
Seite 152 ( Э Э 1"–3/4" bхмaпп 2.1 PURITY Quell ST BRITA PURITY Quell ST . bхмaпп , , bхмaпп (МСОЕРХ 450 Нсбии ПР, МСОЕРХ 600 Нсбии ПР, МСОЕРХ 1200 Нсбии ПР) (Aатaкcба Cлкроли Пхпрбй, ACП-Рбcдклилгх) ACП bхмaпп . Э ACП 5.2. ЕкрбииеBхмaпп bхмaпп . Э – BRITA PURITY Quell ST BRITA 2.2 PURITY...
Seite 153 2.3 « » ( 2.4 . 3.1 К 3.2 К BRITA 3.3 , BRITA 3.4 • BRITA BRITA ё • BRITA • . Э • • • АЕК БК 1717...
Seite 154 • BRITA 2–3 • BRITA ф* ). ф** б* б** 2–3- 4- МСОЕРХ 450 МСОЕРХ 600 МСОЕРХ 1200 120 • • , • « » ( . Ш • К B615002010 2016 № К 1001801 E 619316008764 1001801 BRITA 2016 (1) 2016 008764 1115 2015 3.5...
Seite 155 • 12 « » 3 « ». 0 ° , 24 4.1 Нсбии ПР PURITY 1 ф 1 ф 1 ф 1 ф 1 ф BRITA 4.2 • б • • • • • ЕКПБОР. • 4.3 BОЕРA. , – • ЕК ЛСР...
Seite 156 1" 3/4" ! . Ш АТГУ-У 543 ЛСР 1" – 3/4" 5.1 bвpass ё • PURITY Quell ST °аД ) BОЕРA °ЗД bхмaпп • bхмaпп – 30 % ё 5.2 Д bхмaпп °аД (= °ЗД, °ГД), °б = Cиaоз °БД), °в (= °ВД), гоaекп мбо гaиилк (= гмг) / CaCЛ (= / ) (= 10 Bвpass...
Seite 157 Ш . Ш , 20 % 10 % « ». 0 % , « » bхмaпп ё ( 100 %, « » 100 %- « ». : 28.10.09 2009 : °ЗД, °БД, °ВД °ГД гмг. Ш / . ...
Seite 158 • ПРА 4 = МСОЕРХ 450 Нсбии ПР ПРА 6 = МСОЕРХ 600 Нсбии ПР ПРА 12 = МСОЕРХ 1200 Нсбии ПР • ПРА: °ЗД ( °БД ( °ВД ( гмг ( / ( 2–12 • Л • 2-12 ё . Э –...
Seite 159 • < 1 < 1 sec • > 4 < 10 > 4 sec • > 2 ) 04, 06, 12 > 2 sec 1 ф < 1 • < 1 sec • > 2 > 2 sec • 1 ф < 1 < 1 sec • > 2 >...
Seite 160 • 1 ф < 1 Обпбр, < 1 sec • 1 ф > 2 bхмaпп ) > 2 sec • . « ». 5.3 bвpass bвpass bхмaпп bхмaпп ( ё bхмaпп 0 %–50 % bхмaпп. 7/32" bхмaпп 5.4 • • • / ). •...
Seite 161 • ё • • • : 5.5 bхмaпп, • • 10.6 – 10.8 , « » ( 0 °C 6-12 ),...
Seite 162 ё . Э > 10 • > 10 sec , bхмaпп , 6.1 • • • ё • • • • • • (> 5 • 2.5). 6.2 •...
Seite 163 • • • • ЕКПБОР. • • (2) • 7.1 bвpass PURITВ QuОХХ ST К Bвpass °НH ( °KH PURITY 450 PURITY 600 PURITY 1200 8250 14100 25800 8250 14100 25800 8250 14100 25800 7071 12086 22114 6188 10575 19350 5500 9400 17200 4217 7207 13187...
Seite 164 К Bвpass °НH ( °KH PURITY 450 PURITY 600 PURITY 1200 4991 8530 15607 4991 8530 15607 4991 8530 15607 4278 7311 13378 3743 6397 11706 3327 5686 10405 2995 5118 9364 2722 4652 8513 2496 4265 7804 2304 3937 7203 2139 3655 6689...
Seite 165 : 08 = 2008 : 31.12.19. 31.12.2019, ё 2 ф ( • < 1 – ё ё « » 3 ф ( < 1 • – -1, -2, -3, -4 ё Bхмaпп bхмaпп ( – – ё (-1), – МСОЕРХ 1200 – 25.06.09 ё ё 23 166 , bхмaпп 14°ЗД – 30 % , -3, -4...
Seite 166 Б1 bхмaпп. Б1 bхмaпп ПРAОР bхмaпп ПРЛМ ПРAОР ПРЛМ 1 ( ё ), Б2 К 30 20 . Bтмaпп. 2 cбз. ÚÚÚ ÚÚÚ ÚÚÚ 2 cбз. ÚÚÚ ÚÚÚ 2 cбз. ÚÚÚ ÚÚÚ 2 cбз. (RESET) ÚÚÚ ÚÚÚ ÚÚÚ ё ÚÚÚ...
Seite 167 10.1 : 10.2 : , « » « ». 10.3 : 4. « » « ». 10.4 : « ». 10.5 Э : 10.6 10.7 bвpass bвpass 10.8) :...
Seite 168 10.8 bвpass bвpass 10.7) bхмaпп : bхмaпп 10 • • • PURITВ QuОХХ ST PURITY 450 Quell ST PURITY 600 Quell ST PURITY 1200 Quell ST – . 6.9 4°C 30°C 10°C 40°C –20°C 50°C 300 / 350 / 300 / 350 / 300 / 350 / 60 /...
Seite 169 PURITY Quell ST А К МСОЕРХ 450 Нсбии ПР МСОЕРХ 450 Нсбии ПР ( 1009227 1 + 2 + 3 МСОЕРХ 450 Нсбии ПР ( 1009228 1 + 2 + 4 МСОЕРХ 450 Нсбии ПР 273000 МСОЕРХ 600 Нсбии ПР МСОЕРХ 600 Нсбии ПР ( 1009229 1 + 2 + 3 МСОЕРХ 600 Нсбии ПР ( 1009230 1 + 2 + 4 МСОЕРХ 600 Нсбии ПР 273200 МСОЕРХ 1200 Нсбии ПР МСОЕРХ 1200 Нсбии ПР ( 1009231 1 + 2 + 3 МСОЕРХ 1200 Нсбии ПР ( 1009232 1 + 2 + 4 МСОЕРХ 1200 Нсбии ПР 273400...
Seite 170 Fax. +34 (0) 93 342 75 71 fax +48 (0) 22 721 24 49 ppd-es@brita.net brita@brita.pl www.profesional.brita.es www.brita.pl A C S conform Information in the instruction for use are subject to change BRITA is a registerd trademark of BRITA GmbH, Germany. ®...
