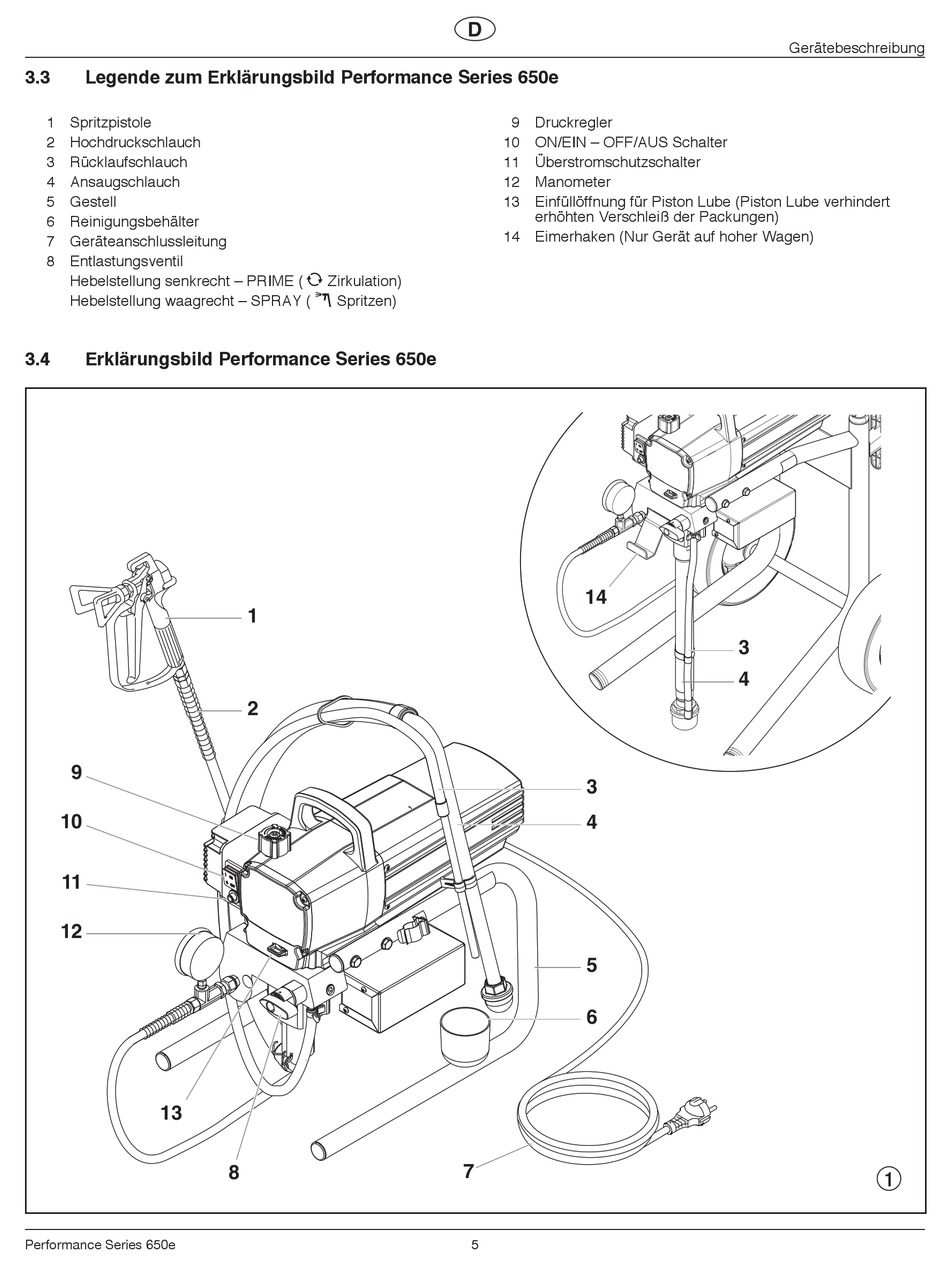

3.3 Legende zum Erklärungsbild Performance Series 650e
1 Spritzpistole
2 Hochdruckschlauch
3 Rücklaufschlauch
4 Ansaugschlauch
5 Gestell
6 Reinigungsbehälter
7 Geräteanschlussleitung
8 Entlastungsventil
Hebelstellung senkrecht – PRIME ( k Zirkulation)
Hebelstellung waagrecht – SPRAY ( p Spritzen)
3.4 Erklärungsbild Performance Series 650e
9
10
11
12
13
Performance Series 650e
1
2
8
D
9 Druckregler
10 ON/EIN – OFF/AUS Schalter
11 Überstromschutzschalter
12 Manometer
13 Einfüllöffnung für Piston Lube (Piston Lube verhindert
erhöhten Verschleiß der Packungen)
14 Eimerhaken (Nur Gerät auf hoher Wagen)
14
3
4
5
6
7
5
Gerätebeschreibung
