EINBAU- UND MONTAGEANLEITUNG
HUBTOR "VULCANUS"

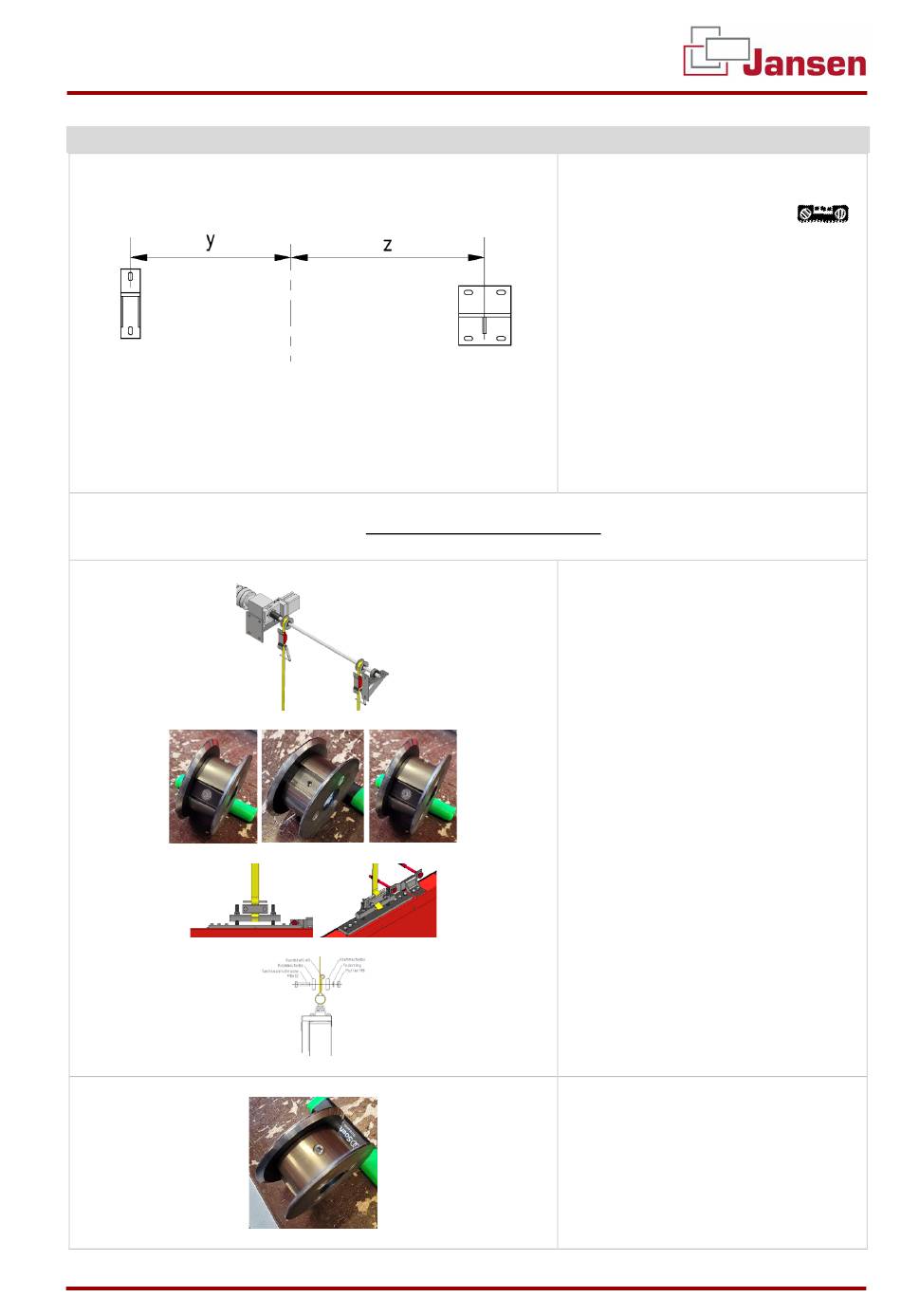

3.4.3 Variante 3: Antrieb mit mehreren schmalen Gurten
JANSEN TORE GMBH & CO. KG
nach der Schieberblattmontage
SEITE 14 VON 25
1. Motorkonsole mittig der Laibung
waagerecht ausrichten
2. Auflage Motor aus der Zeichnung
entnehmen
3. Abstände y und z übernehmen
4. Bohrungsabstände anzeich-
nen und vorbohren
5. Befestigungsmittel nach Zeichnung
verwenden
6. Motor auf der Konsole ausrichten
und montieren
7. Welle an Motorwellenzapfen
schieben und mittels Muffe ver-
binden
8. Lager auf der Lagerkonsole aus-
richten und befestigen
9. Gurt an Gurtscheibe befestigen
a. Flachstahl entfernen
b. Gurt über die Nut legen
c. auf Höhe der Bohrung ein Loch
einstechen
d. Flachstahl wieder montieren
10. anschließend den Gurt um die
Gurtaufnahme am Schieberblatt
legen und um den Rundstahl füh-
ren
11. Gurt mit Pratze klemmen
12. Gewindestift aus der Gurtscheibe
entfernen, den Wellenzapfen mit
passendem Bohrer aufbohren
13. Gewindestift montieren
VERSIONSTAND 09.02.2023
