13.4 Spanning Tree
Beispiel für die Manipulation des Root-Pfads
Anhand des Netzplanes kann man das Flussdiagramm
Festlegung des Root-Paths nachvollziehen. Der Administrator hat folgendes getan:
•
Für jede Bridge außer Bridge 1 und Bridge 5 hat er den im Lieferzustand voreingestellten Wert
von 32768 (8000H) belassen und
•
der Bridge 1 hat er den Wert 16384 (4000H) zugewiesen und damit zur Root-Bridge bestimmt.
•
Der Bridge 5 hat er den Wert 28672 (7000H) zugewiesen.
Das Protokoll blockiert den Pfad zwischen Bridge 2 und Bridge 3, da eine Verbindung von Bridge 3
über Bridge 2 zur Root-Bridge höhere Pfadkosten verursachen würde.
Interessant ist der Pfad von der Bridge 6 zur Root-Bridge:
Die Bridges wählen den Pfad über Bridge 5, da der Zahlenwert 28672 für ihre Priorität in der
Bridge-Identifikation kleiner ist als der Zahlenwert 32768.
P-BID = 32 768

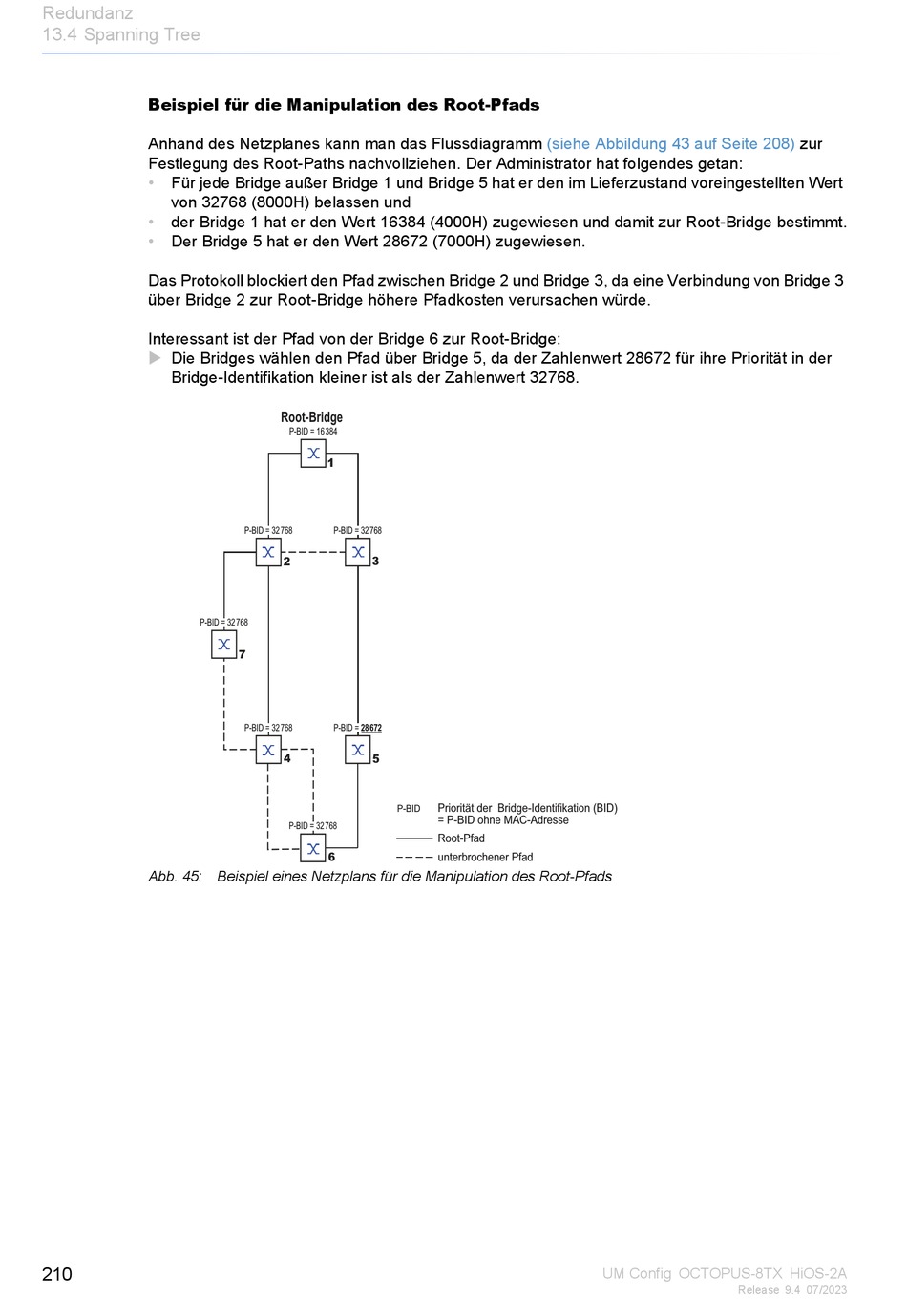

Abb. 45: Beispiel eines Netzplans für die Manipulation des Root-Pfads
210
Root-Bridge
P-BID = 16 384
1
P-BID = 32 768
P-BID = 32 768
3
2
7
P-BID = 32 768
P-BID = 28 672
4
5
P-BID
P-BID = 32 768
6
(siehe Abbildung 43 auf Seite 208)
Priorität der Bridge-Identifikation (BID)
= P-BID ohne MAC-Adresse
Root-Pfad
unterbrochener Pfad
