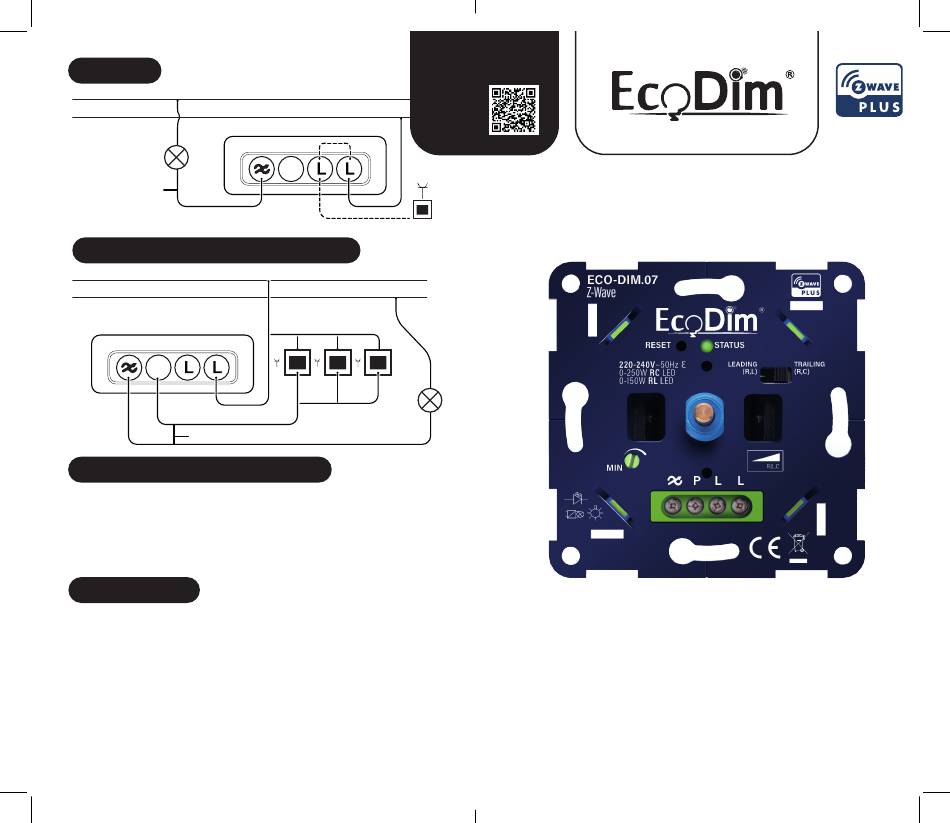

Schaltplan
L Draht
(Phasenkabel, oft braun)
N Draht
(Nulleiter, oft blau)
LED
LOAD
(Schaltdraht, oft schwarz)
Schaltplan für mehrere Impulsschalter
L Draht
(Phasenkabel, oft braun)
N Draht
(Nulleiter, oft blau)
DIMMER
P
(Schaltdraht, oft schwarz)
Einstellung der Mindestlichtstärke
Schalten Sie das Licht mit der Dimmerwelle ein. Drehen Sie dann die Dimmerwelle so weit
wie möglich nach links (minimale Lichtleistung). Blinken die Lichter? Drehen Sie dann das
MIN-Potentiometer mit einem Schraubenzieher langsam nach rechts, um stabiles Licht
zu erhalten. Ist das Licht bereits stabil? Dann drehen Sie das MIN-Potentiometer für eine
noch bessere Dimmbarkeit langsam nach links, bis kurz vor den Punkt, an dem die Lampen
anfangen zu blinken. Dies ist die beste Dimmbarkeit der LED-Lampen.
Spezifikationen
Anschluss-Spannung:
220-240 VAC
Frequenz:
50Hz
Dimmtechnik:
Phasenanschnitt oder Phasenabschnitt (R,L,C)
Dimmbare LED-Lampen:
Phasenanschnitt 0-250W Trailing (R,C)
Phasenabschnitt 0-150W Leading (R,L)
Lampen mit elektronischen
Transformatoren:
10-300W
Halogen- und Glühbirnen:
10-300W
•
Geeignet sowohl für Nachrüstlampen als auch für Neuinstallationen.
•
Zwei-Draht-Anschluss - kein Nullleiter erforderlich.
•
Soft-Start-System für längere Lebensdauer der LED-Lampe.
•
Eingebauter Schutz für Temperaturschutz und Überlast.
DIMMER
P
Durchschleifung zur benachbarten Steckdose
möglich.
LED
LOAD
DE
Handbuch
ECO-DIM.07 Z-Wave
Universal Z-Wave LED dimmer (R,L,C)
Anmerkung:
•
Es handelt sich um einen Zweidraht-Dimmer, der wie unter der Überschrift "Schalt-
plan" gezeigt, angeschlossen werden muss.
•
Die Installation des Dimmers an einem 230V-Netz sollte von einem qualifizierten
Fachmann unter Berücksichtigung der nationalen Vorschriften durchgeführt werden.
Stellen Sie sicher, dass der Strom während aller Arbeiten abgeschaltet ist.
•
Sie können nicht mehr als einen Dimmer parallel anschließen. Um dann die gleiche
Last von zwei Punkten aus zu steuern.
•
Dimmer ist nicht für gewickelte/magnetische oder Kerntransformatoren geeignet.
EcoDim B.V.
Dr. Huber Noodtstraat 89
7001 DV, Doetinchem, Netherlands
(Imported by NJ Trading B. V .)
Made in China
