EcoDim ECO-DIM.07 Z-Wave Bedienungsanleitung Seite 2

Geschikte merken afdekmateriaal
• Berker by Hager
• Busch-Jaeger
• GIRA
• JUNG
*NIKO plaatje word niet meegeleverd. Los verkrijgbaar op de EcoDim website via ED10072

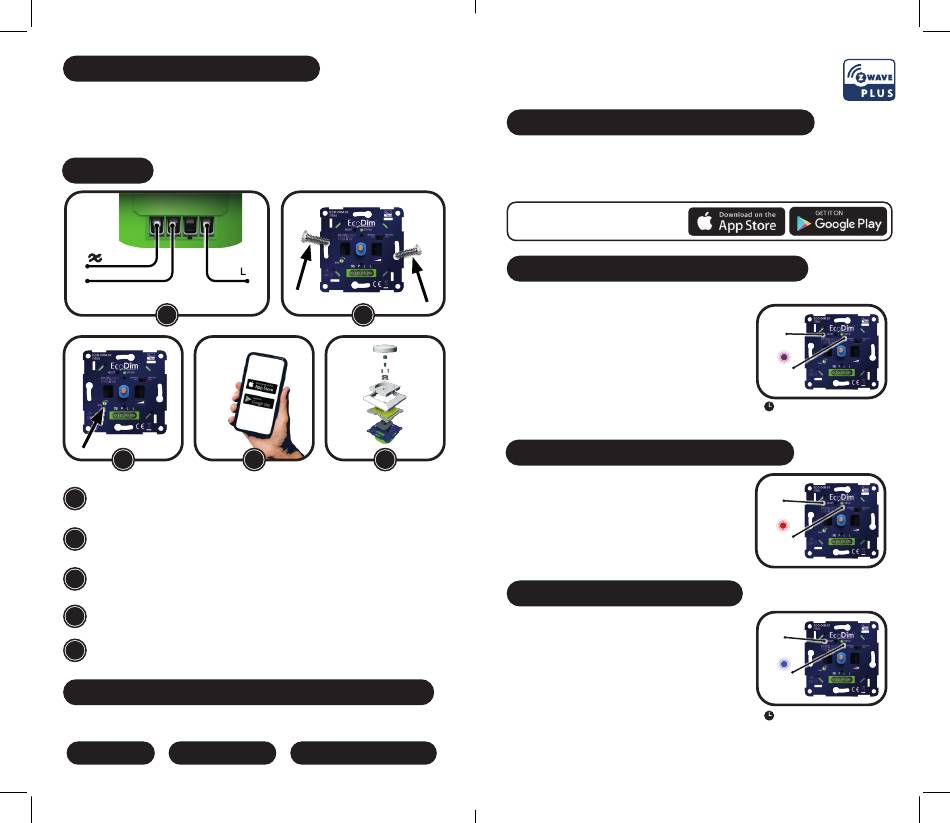

Installatie
P
1
3
Stap 1
1
Zorg er altijd voor dat de elektriciteit tijdens de installatie is uitgeschakeld. Sluit
vervolgens de stroomdraden aan zoals aangegeven in het 'Aansluitschema' .
Stap 2
2
Installeer de dimmer nu in de inbouwdoos d.m.v. de schroeven.
Stap 3
3
Schakel de elektriciteit weer in. Zet de aangesloten lampen aan middels de dimmer
as. Stel nu MIN in, zoals aangegeven onder 'Min. lichtniveau instellen' .
4 Stap 4
Koppel de dimmer nu eventueel aan uw SMART home systeem.
Stap 5
5
Plaats het afdekraam, de centraalplaat en de 2 dimmerknoppen weer op de dimmer.
Verlaging van aansluitvermogen door PowerFactor
Houd bij de berekening van het led aansluitvermogen van de dimmer rekening met de
PowerFactor van de dimbare led verlichting. Zie onderstaande globale berekening hiervoor.
NOMINAAL AANTAL LED
=
VERMOGEN LICHTBRONNEN
Voorbeeld: 10 lampen * (5W per lamp / 0,8 PowerFactor) = 62,5 Watt
• Kopp
• Merten by Schneider
• Niko*
• PEHA
2
4 5
NOMINAAL VERMOGEN
*
LED / POWERFACTOR.
ECO-DIM.07 Z-Wave
Geschikt voor Z-Wave Domotica systemen
• Google Assistant/ • FIBARO
Home • Homee
(Z-Wave hub nodig) • FutureHome
• Homey • WINK
DOWNLOAD DE APP OP:
Dimmer verwijderen uit Z-Wave netwerk
Methode 1: Kies vanuit uw Z-Wave hubinterface om het
apparaat te verwijderen of opnieuw in te stellen volgens
de instructies.
Methode 2. Verwijder van het apparaat via de volgende
stappen:
Stap 1. Druk 3 keer op de resetknop.
Stap 2. Het indicatielampje begint paars te knipperen en
blijft gedurende 10 seconden ononderbroken branden
wanneer het klaar is, time-out 3 minuten.
Dimmer resetten (fabrieksinstellingen)
Druk en houdt de resetknop voor 5 seconden ingedrukt,
de indicator blijft 10 seconden rood branden.
Houd er rekening mee dat alle configuratieparameters
opnieuw worden ingesteld nadat het apparaat opnieuw is
ingesteld of uit het netwerk is verwijderd.
Dimmer in koppelmodus zetten
Verwijder het apparaat uit het vorige Z-Wave-netwerk als
het al is toegevoegd, anders mislukt het koppelen.
Druk tweemaal op de resetknop.
Het indicatielampje begint blauw te knipperen en blijft
10 seconden lang branden wanneer het koppelen lukt.
Wanneer dit mislukt krijgt u een time-out van 15 min.
Druk 3 keer
Ledje
wordt paars
(10 sec)
3 min. timeout
Druk 5
seconden
Ledje
wordt rood
(10 sec)
Druk 5
seconden
Ledje
wordt blauw
(10 sec)
15 min. timeout
