8
Normteile/Standard Parts
M3x10
Schraube
71
Hex Socket Screw
M3x16
Schraube
77
Hex Socket Screw
M2x6.2
Kugelbolzen
37
Ball-End Bolt
M2x2.5
Kugelbolzen
134
Ball-End Bolt
M2
Mutter
38
Nut

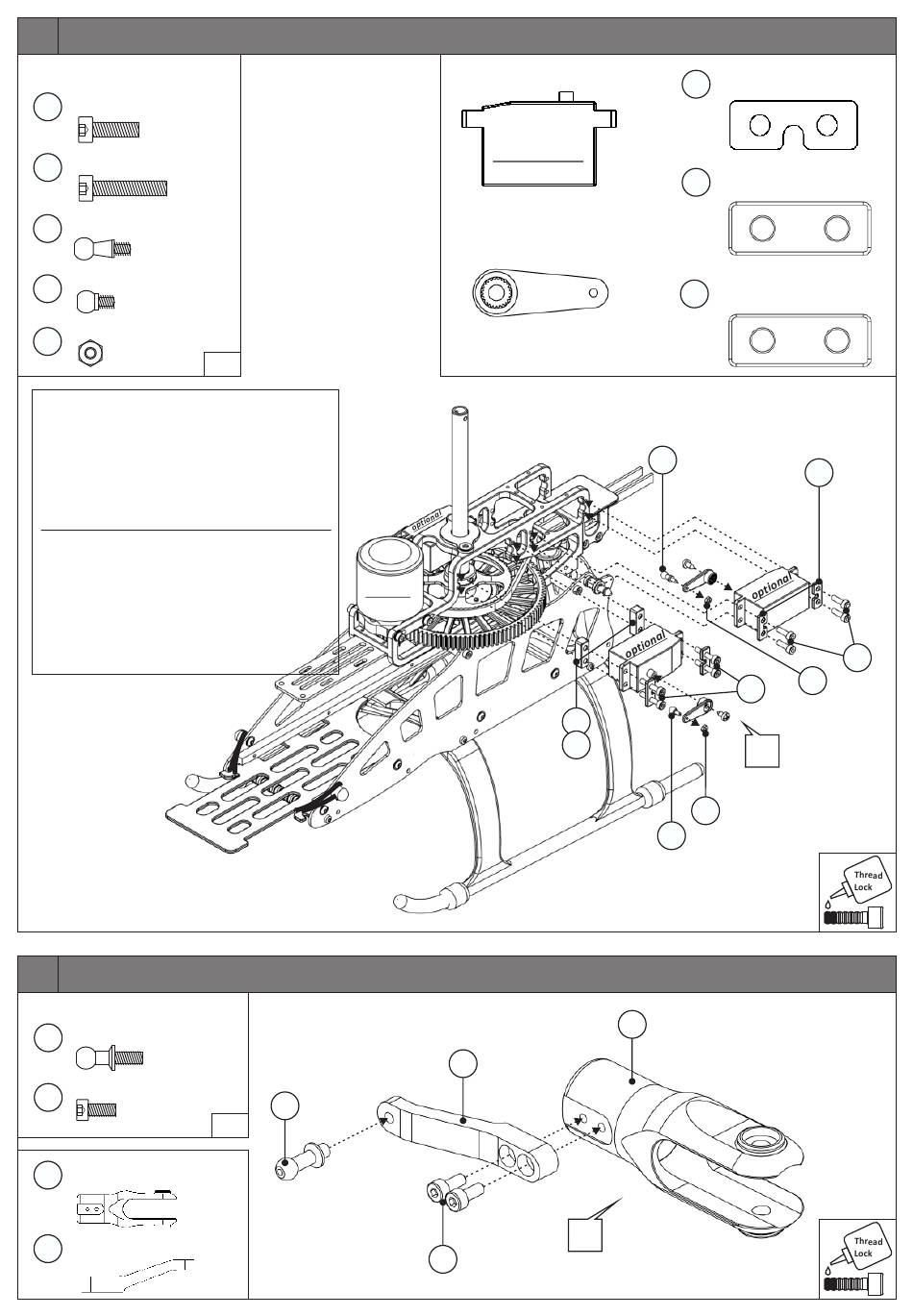

5
Die bei den Servos enthaltenen Gummitüllen
unbedingt in die Servoaufnahmen einsetzen
und Servos erst dann gemäß Zeichnung einbauen.
ACHTUNG: Die Servoschrauben müssen fest
angezogen werden!
11mm Servodistanzen mit M3x22 Schrauben ver-
wenden, sofern Standardservos verbaut werden!
First insert the included rubber grommets
into the servo sockets, then mount the servos
according to the drawing. The servo must
be tightened!
ATTENTION: The servo screws must be tightened!
Use 11mm distance with M3x22 screw if
standard size servos are used!
5
9
Normteile/Standard Parts
M3x6
Kugelbolzen
146
Ball-End Bolt
M2.5x6
Schraube
139
Hex Socket Screw
Blatthalter
140
Blade Holder
Mischhebelarm
141
Mixing Lever Arm
4x
8x
1x
2x
3x
1:1
optional
2x
4x
146
1:1
2x
2x
Servo (optional) 3x
optional
3x
Servohebel (optional)
Servo Horn (optional)
137
171
141
2x
139
Servoplättchen
41
Servo Mounting Plates
Servodistanz 11mm
171
Servo Distance 11mm
Servodistanz 6mm
137
Servo Distance 6mm
37
77
2x
38
134
140
6x
4x
4x
41
71
38
