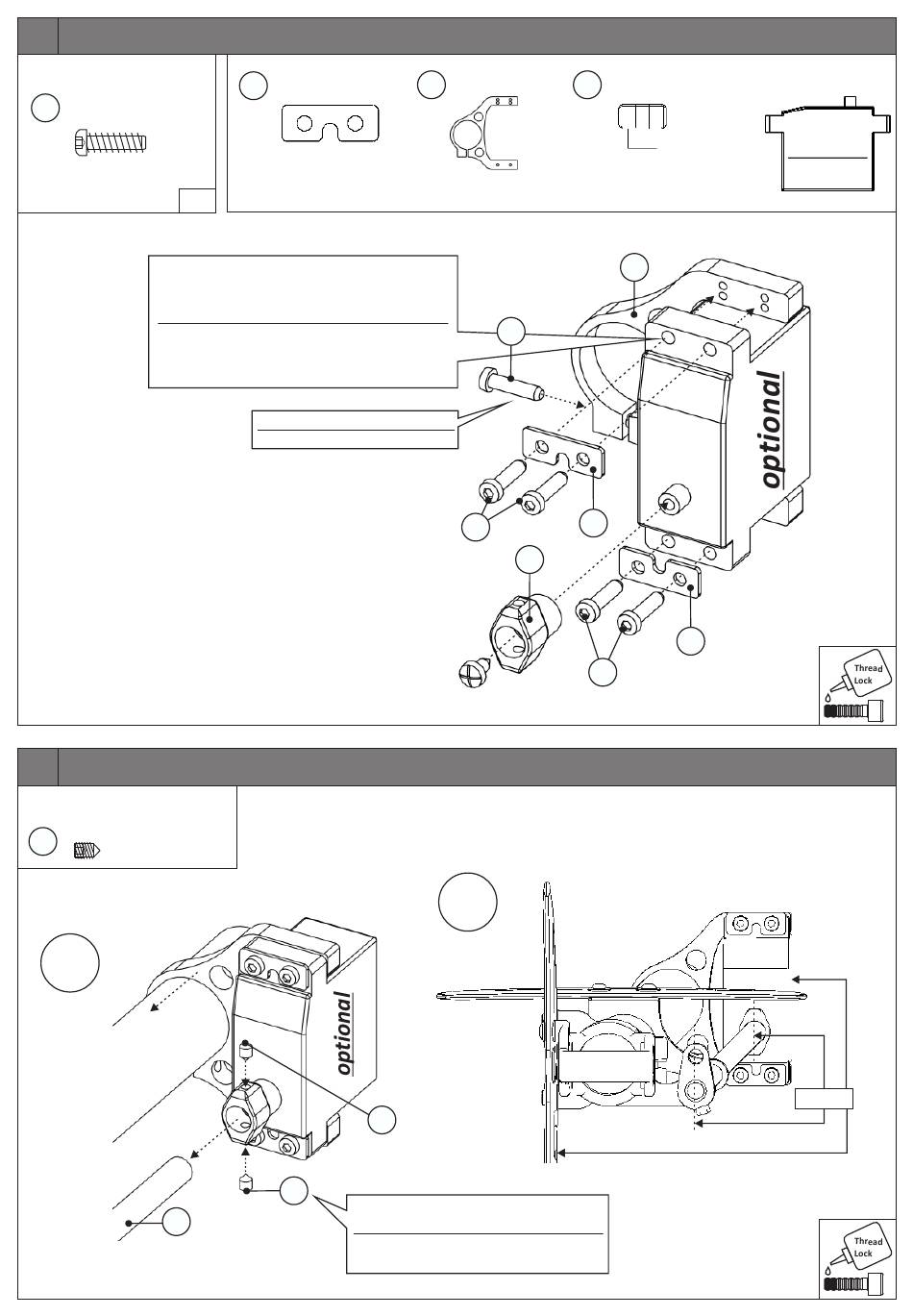

Normteile/Standard Parts
3x12
Treibschraube
5x
8
Self-Tapping Screw
1:1
Die bei den Servos enthaltenen Gummitüllen
unbedingt in die Servoaufnahmen einsetzen
und Servos erst dann gemäß Zeichnung einbauen.
First insert the included rubber grommets
into the servo sockets, then mount the servos
according to the drawing.
16
Normteile/Standard Parts
M3x4
Gewindestift
90
Set Screw
A
159
Servoplättchen
41
Servo Mounting Plates
Noch nicht endgültig festziehen!
Don't tighten yet!
2x
90
90
Erst beim Programmieren des Heckservos
endgültig festziehen!
Tighten finally when programming the tail
rotor servo!
Heckservohalter
1x
2x
88
Tail Servo Holder
8
8
89
B
Drehstabaufnahme
1x
89
Torque Tube Lever
88
41
41
8
Heckservo (optional)
1x
Tail Servo (optional)
optional
Parallel!
