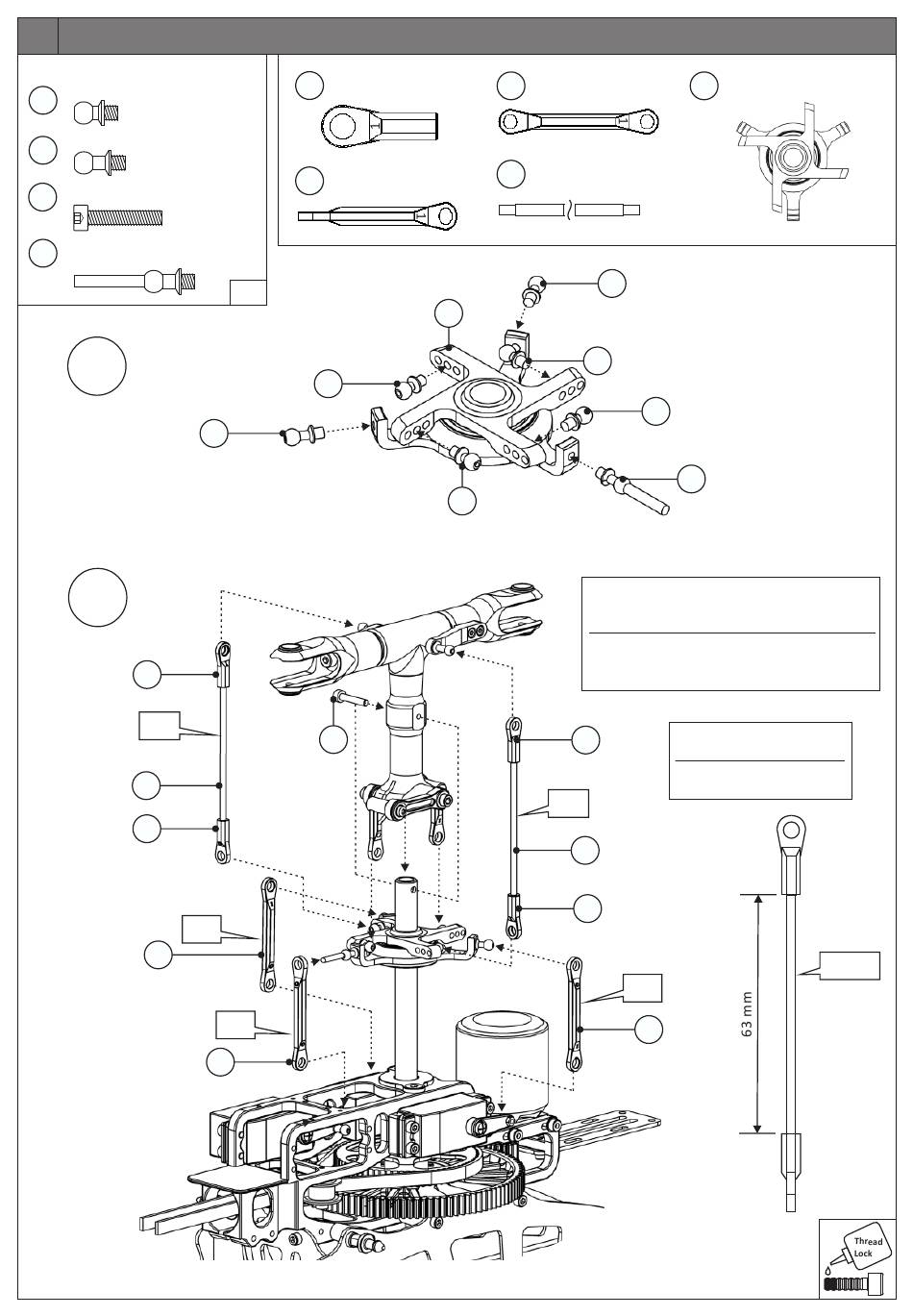

Normteile/Standard Parts
M3x4.5
Kugelbolzen
145
Ball End Bolt
M3x6
Kugelbolzen
146
Ball End Bolt
M3x16
Schraube
77
Hex Socket Screw
M3x17
Kugelbolzen
147
Ball End Bolt
A
B
62
Pitch
65
62
Roll
64
Kugelkopf
62
4x
Ball Link
2x
Kugelkopf
63
1x
Ball Link
1x
1:1
145
146
77
Nick
63
4x
Kugelkopf
64
Ball Link
Schubstange
1x
65
Control Rod
148
145
Pitch
2x
Taumelscheibe
148
Swash Plate
2x
146
145
145
147
Kugelköpfe: Zahlmarkierung muss immer zum
Kugelbolzen hin zeigen, Punktmarkierung muss
immer vom Kugelbolzen weg zeigen!
Ball Links: Number mark must always point
towards ball end bolt, point mark must always
point away from ball end bolt!
Beide Pitch-Schubstangen
62
müssen gleich lang sein!
Both pitch control rods must
have the same length!
65
62
Roll
64
1x
2x Pitch
