HOMCOM 370-256V00 Montageanweisungen Seite 28

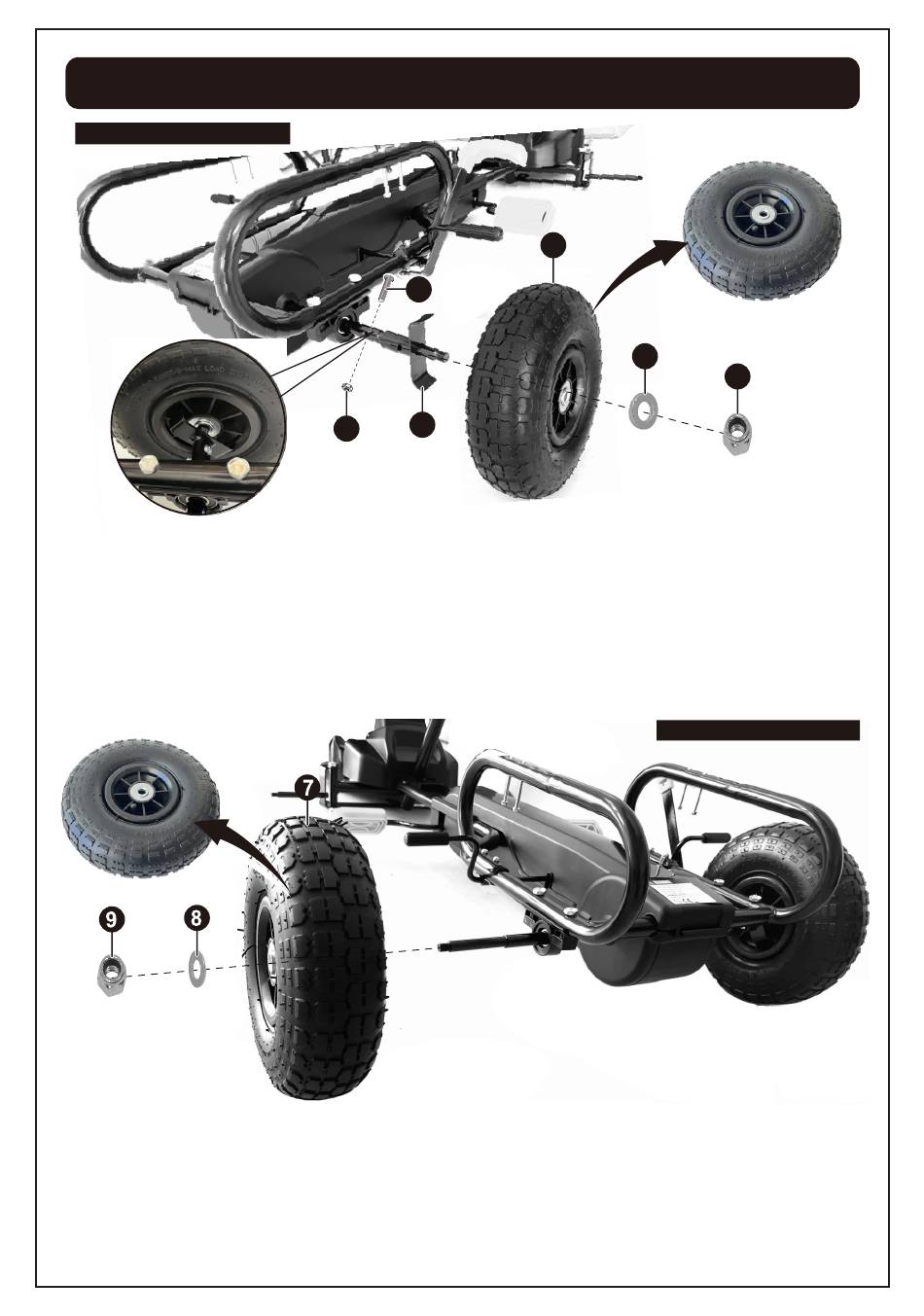

2.Fijar las ruedas traseras
vista trasera derechaa
4
2
5
6
1
3
1. Deslice el soporte de accionamiento en el eje trasero.
2-3. Fije el soporte de accionamiento al eje trasero con tornillos M5*25 y tuercas M5.
4. Deslice la rueda trasera en el eje trasero para que quedeonectada al soporte de
accionamiento.
5. Deslice una arandela Ø10 en el eje trasero.
6. Apriete la tuerca de bloqueo M10 en el extremo del eje trasero con una llave.
vista trasera izquierda
7. Deslice la rueda trasera en el eje trasero .
8. Deslice una arandela 10 en el eje trasero.
9. Apriete la tuerca de bloqueo M10 en el extremo del eje trasero con una llave.
