HOMCOM 370-256V00 Montageanweisungen Seite 12

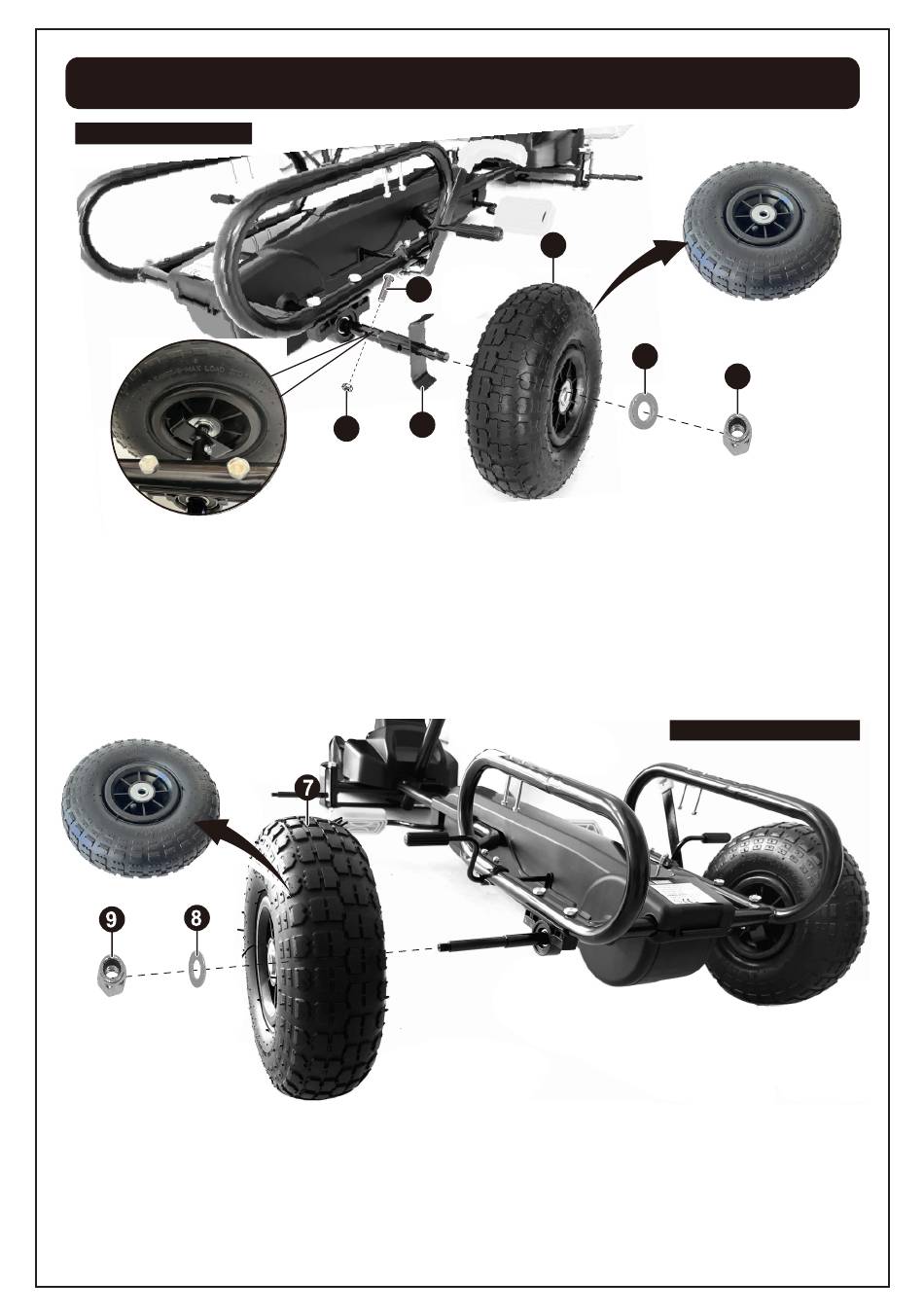

Vue arrière droite
1. Faites glisser le support d'entraînement dans l'essieu arrière.
2-3. fixez le support d'entraînement à l'essieu arrière à l'aide de vis M5 * 25 et d'écrous
M5.
4. Faites glisser la roue arrière dans l'essieu arrière afin qu'elle soit reliée au support
d'entraînement.
5. Faites glisser une rondelle 10 sur l'essieu arrière.
6. Serrez l'écrou de verrouillage M10 à l'extrémité de l'essieu arrière à l'aide d'une clé.
7. Faites glisser la roue arrière dans l'essieu arrière.
8. Faites glisser une laveuse 10 sur l'essieu arrière.
9. Serrez le contre-écrou M10 à l'extrémité de l'essieu arrière à l'aide d'une clé.
2. Fixation des roues arrière
2
1
3
12
4
5
Vue arrière gauche
6
