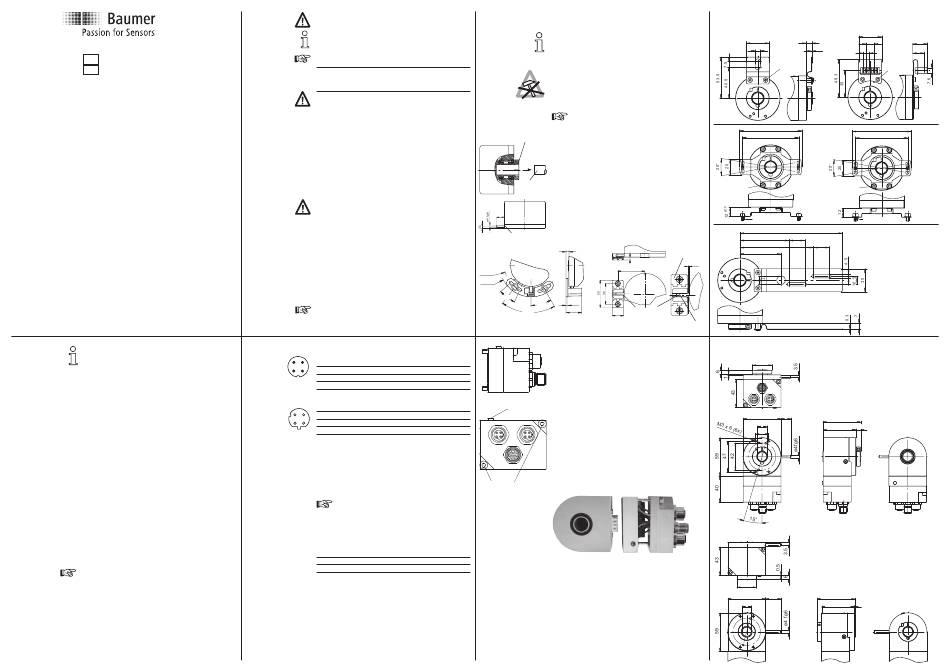

Baumer G0MMH Montageanleitung

Montageanleitung
DE
EN Assembly Instructions
G0AMH, G0LMH, G0MMH
GBAMH, GBLMH, GBMMH
GEMMH
Absolute Drehgeber – PROFINET
Absolute Encoder – PROFINET
Baumer Germany GmbH & Co. KG
Bodenseeallee 7
DE-78333 Stockach
www.baumer.com
Printed in Germany · 10.22 · Version 6
81020781 · 11232182
Irrtum sowie Änderungen in Technik
und Design vorbehalten.
Subject to modification in technic and design.
Errors and omissions excepted.
Alle beweglichen Justierelemente müssen in axialer und
radialer Richtung Spiel haben, um Verschiebungen durch
Temperatur und mechanisches Spiel auszugleichen. Be-
festigungsschrauben bzw. Schrauben des Klemmrings
fest anziehen.
Elektrische Inbetriebnahme
- Drehgeber elektrisch nicht verändern und keine Ver-
drahtungsarbeiten unter Spannung vornehmen.
- Der elektrische Anschluss darf unter Spannung nicht
aufgesteckt oder abgenommen werden.
- Bei Verbrauchern mit hohen Störpegeln separate Span-
nungsversorgung für den Drehgeber bereitstellen.
- Die gesamte Anlage EMV gerecht installieren.
Einbauumgebung und Verkabelung beeinflussen die
EMV des Drehgebers. Drehgeber und Zuleitungen
räumlich getrennt oder in grossem Abstand zu Lei-
tungen mit hohem Störpegel (Frequenzumrichter, Schüt-
ze usw.) verlegen.
- Gebergehäuse und die Anschlusskabel vollständig
schirmen.
- Drehgeber an Schutzerde (PE) anschliessen. Ge-
schirmte Kabel verwenden. Schirmgeflecht muss mit der
Kabelverschraubung oder Stecker verbunden sein. An-
zustreben ist ein beidseitiger Anschluss an Schutzerde
(PE). Gehäuse über den mechanischen Anbau erden,
bei elektrisch isoliertem Anbau zusätzliche Verbindung
herstellen.
- Kabelschirm über die nachfolgenden angeschlossenen
Geräte erden. Bei Problemen mit Erdschleifen minde-
stens eine einseitige Erdung.
Bei Nichtbeachtung kann es zu Fehlfunktionen, Sach-
und Personenschäden kommen.
5
Gefahr
Warnung bei möglichen Gefahren.
Hinweis
Info für bestimmungsgerechte Produkthandhabung.
Allgemeiner Hinweis
Zusätzliche Informationen
Die Montageanleitung ist eine Ergänzung zu weiteren
Dokumentationen (z.B. Katalog, Datenblatt, Handbuch).
Anleitung unbedingt vor Inbetriebnahme lesen.
2-8
Bestimmungsgemässer Gebrauch
9-16 - Der Drehgeber ist ein Präzisionsmessgerät. Er dient zur
Erfassung von Winkelpositionen und Umdrehungen,
Aufbereitung und Bereitstellung von Messwerten als
elektrische Ausgangssignale für das Folgegerät. Dreh-
geber nur zu diesem Zweck verwenden.
Inbetriebnahme
- Einbau und Montage des Drehgebers darf ausschliess-
lich durch eine Fachkraft erfolgen.
- Betriebsanleitung des Maschinenherstellers beachten.
Sicherheitshinweise
- Vor Inbetriebnahme der Anlage alle elektrischen Verbin-
dungen überprüfen.
- Wenn Montage, elektrischer Anschluss oder sonstige
Arbeiten am Drehgeber und an der Anlage nicht fachge-
recht ausgeführt werden, kann es zu Fehlfunktion oder
Ausfall des Drehgebers führen.
- Eine Gefährdung von Personen, eine Beschädigung
der Anlage und eine Beschädigung von Betriebseinrich-
tungen durch den Ausfall oder Fehlfunktion des Dreh-
gebers muss durch geeignete Sicherheitsmassnahmen
ausgeschlossen werden.
- Drehgeber nicht ausserhalb der Grenzwerte betreiben,
welche im Datenblatt angegeben sind.
Bei Nichtbeachtung der Sicherheitshinweise kann es zu
Fehlfunktionen, Sach- und Personenschäden kommen.
2
Anschlussbelegung
Betriebsspannung
4 3
Pin 1 UB Betriebsspannung
Pin 2 N.C. nicht belegt
1
2
Pin 3 GND Masseanschluss für UB
1 x Stecker M12
Pin 4 N.C. nicht belegt
(Stift), A-codiert
EtherNet/IP (Datenleitung)
Pin 1 TxD+ Sendedaten+
3 4
Pin 2 RxD+ Empfangsdaten+
Pin 3 TxD- Sendedaten-
2 1
Pin 4 RxD- Empfangsdaten-
2 x Stecker M12
(Buchse), D-codiert
Anschluss – Stecker M12
Montageanleitung des Steckerlieferanten beachten.
- Steckverbinder auf Gerätestecker leicht andrücken.
- Steckverbinder vorsichtig drehen bis der Codiersteg in
die Codiernut der Steckerbuchse einrastet.
- Buchseneinsatz vollständig einführen.
- Überwurfmutter bis zum Anschlag anziehen.
Drehgeber-Gehäuse und Schirmgeflecht des
Anschlusskabels sind nur dann optimal verbun-
den, wenn das Schirmgeflecht grossflächig im
Steckverbinder aufliegt und die Überwurfmutter
fest angezogen ist.
Anzugsdrehmoment
Verschraubung Bushaube max. 1,9 Nm
Kupplungsfederbefestigung max. 1,2 Nm
Klemmringbefestigung max. 1,2 Nm
6
Entsorgung
Bestandteile nach länderspezifischen Vorschriften entsorgen.
Transport und Lagerung
- Ausschliesslich in Originalverpackung.
- Drehgeber nicht fallen lassen oder grösseren Erschütte-
rungen aussetzen.
Montage
- Vor Montage des Drehgebers, Klemmring vollständig öffnen.
- Schläge oder Schocks auf Gehäuse und Welle vermeiden.
- Gehäuse nicht verspannen.
- Drehgeber nicht öffnen oder mechanisch verändern.
- Federarme der Kupplungsfeder müssen frei beweglich sein.
Hohlwelle, Kugellager, Glasscheibe oder elektro-
nische Teile können beschädigt werden. Die si-
chere Funktion ist dann nicht mehr gewährleistet.
Klemmring
Hohlwellen-Befestigung
Klemmringbefestigung
Drehgeber auf die Antriebswelle (ISO-Passung f7) voll-
ständig aufstecken und den Klemmring fest anziehen. Die
Antriebswelle muss mindestens 35 mm in die Hohlwelle
des Drehgebers eintauchen.
Antriebs-
welle
Mechanischer Anbau
Drehgeber über die Antriebswelle schieben und Drehmo-
(23.5)
(9.5)
mentstift in das kundenseitige Justierteil einführen oder in
15
das kundenseitig montierte Justierteil (mit Gummifedere-
lement) einführen.
Drehmomentstift
Justierteil mit
4
Drehmomentstift 9.5 mm
5 ±0.5
40.5
R37.25
R43.5
25°
2.5
30°
22 Gummifeder-
67°
20.5
element
Drehmomentstift
3
Austausch Bushaube
Bushaube ausschliesslich im ESD Beutel lagern und
transportieren. Bushaube muss vollständig am Gehäuse
anliegen und fest verschraubt sein.
Bushaube abziehen
- Beide Befestigungsschrauben der Bushaube lösen.
- Beide Bushaubenteile vorsichtig lockern und axial ab-
DUO-LED
ziehen.
Bushaube aufstecken
- Bushaube vorsichtig auf den D-SUB Stecker vom Basis-
geber aufstecken, dann erst über den Dichtgummi drü-
cken und nicht verkanten. Bushaube muss vollständig
am Basisgeber anliegen.
- Befestigungsschrauben gleichsinnig fest anziehen.
- Drehgebergehäuse und Schirmgeflecht des Anschluss-
kabels sind nur dann optimal verbunden, wenn die
Bushaube vollständig auf dem Basisgeber aufliegt
Befestigungs- (Formschluss).
schrauben
7
Kupplungsfeder
Kupplungsfeder mit den Schrauben an den Befestigungslöchern des Gehäuses
montieren. Drehgeber über die Antriebswelle schieben. Kupplungsfeder an der Anla-
gefläche befestigen.
30 7
6.6 0.3
M3
(1.2 Nm)
81
73
M3 (1.2 Nm) M3 (1.2 Nm)
SW2.5 SW2.5
M3x6 (1.2 Nm)
133.5
63.75 20.5
95.75 20.5
53.5
Justierteil
1.25
4
Abmessungen
Klemmring flanschseitig
ø30
58 15
58
ø10-14 H7
50
20
Klemmring gehäuseseitig
ø30
58 15 (23.5) 58
ø10-14 H7
50
8
30
19.1
10
7.6 15.1
M3 (1.2 Nm)
SW2.5
77
68
M4x6 (1.9 Nm)
7.5
