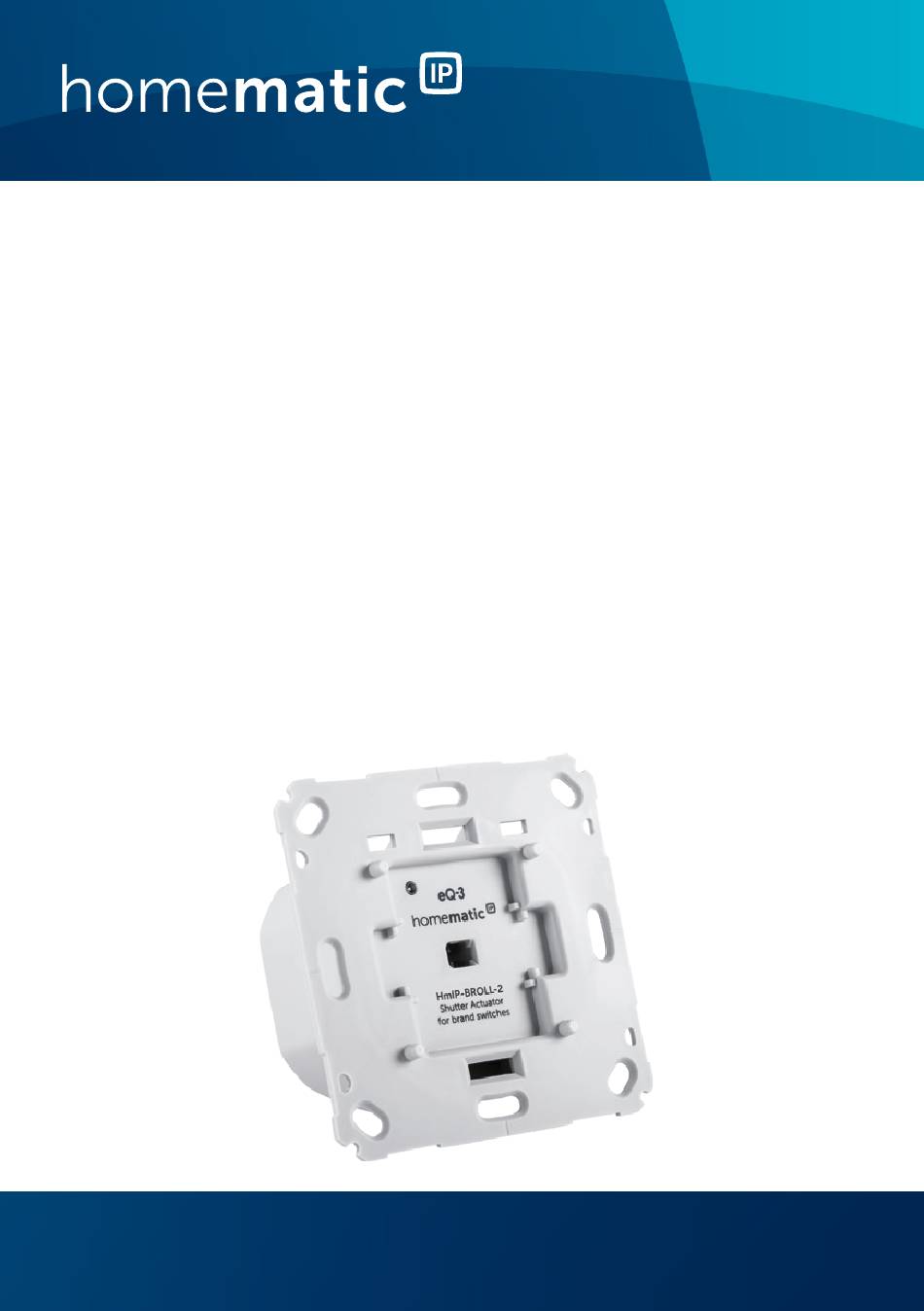

- Seite 1 Installations- und Bedienungsanleitung Installation instruction and operating manual Rollladenaktor für Markenschalter S. 2 Shutter Actuator for brand switches p. 33 HmIP-BROLL-2...
-
Seite 2: Lieferumfang
Lieferumfang Anzahl Bezeichnung Homematic IP Rollladenaktor für Markenschalter Schrauben 3,2 x 15 mm Schrauben 3,2 x 25 mm Bedienungsanleitung Dokumentation © 2022 eQ-3 AG, Deutschland Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf diese Anleitung auch nicht auszugsweise in... - Seite 7 Homematic IP...
-
Seite 9: Inhaltsverzeichnis
Inhaltsverzeichnis Hinweise zur Anleitung ..........10 Gefahrenhinweise ............10 Funktion und Geräteübersicht ........14 Allgemeine Systeminformationen ......16 Adapter für Markenschalter.......... 17 Inbetriebnahme .............. 17 Installationshinweise ............17 Installation ................20 Anlernen ................22 Bedienung ................24 Fehlerbehebung .............24 Befehl nicht bestätigt ............24 Duty Cycle ................ -
Seite 10: Hinweise Zur Anleitung
Hinweise zur Anleitung Hinweise zur Anleitung Lesen Sie diese Anleitung sorgfältig, bevor Sie Ihr Home- matic IP Gerät in Betrieb nehmen. Bewahren Sie die An- leitung zum späteren Nachschlagen auf! Wenn Sie das Gerät anderen Personen zur Nutzung über- lassen, übergeben Sie auch diese Anleitung. Benutzte Symbole: Achtung! Hier wird auf eine Gefahr hingewiesen. - Seite 11 Gefahrenhinweise Verwenden Sie das Gerät nicht, wenn es von au- ßen erkennbare Schäden, z. B. am Gehäuse, an Bedienelementen oder an den Anschlussbuchsen ausweist. Lassen Sie das Gerät im Zweifelsfall von einer Fachkraft prüfen. Betreiben Sie das Gerät nur in trockener sowie staubfreier Umgebung, setzen Sie es keinem Ein- fluss von Feuchtigkeit, Vibrationen, ständiger Sonnen- oder anderer Wärmeeinstrahlung, Kälte...
- Seite 12 Gefahrenhinweise Der Aktor ist Teil der Gebäudeinstallation. Bei der Planung und Errichtung sind die einschlägigen Normen und Richtlinien des Landes zu beachten. Der Betrieb des Geräts ist ausschließlich am 230 V/50 Hz-Wechselspannungsnetz zulässig. Arbeiten am 230-V-Netz dürfen nur von einer Elektrofachkraft (nach VDE 0100) erfolgen.
- Seite 13 Gefahrenhinweise Beachten Sie vor Anschluss eines Verbrauchers die technischen Daten, insbesondere die maximal zu- lässige Schaltleistung des Relais und Art des anzu- schließenden Verbrauchers. Belasten Sie den Ak- tor nur bis zur angegebenen Leistungsgrenze. Eine Überlastung kann zur Zerstörung des Geräts, zu einem Brand oder zu einem elektrischen Schlag führen.
-
Seite 14: Funktion Und Geräteübersicht

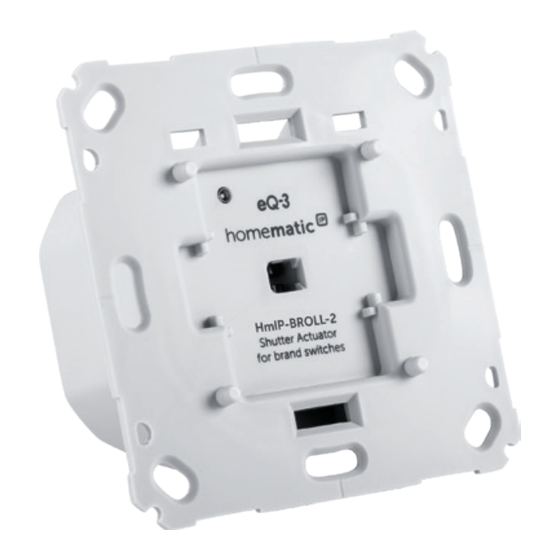

Gewährleistungs- und Haftungsausschluss. Funktion und Geräteübersicht Der Homematic IP Rollladenaktor für Markenschalter ermöglicht eine komfortable Steuerung angeschlossener Wechselspannungsmotoren für Rollläden oder Markisen. So lassen sich elektrisch betriebene Behänge automatisch hoch- bzw. herunterfahren. Die Bedienung der Rollläden... - Seite 15 Unterputzdose für Schalter verschiedenster Hersteller. Die Adapter für verschiedene Schalterserien ermöglichen einen kostensparenden Austausch von Schaltern gängiger Hersteller gegen eine intelligente Homematic IP Installation. Durch die Nutzung von Bauteilen der bereits vorhandenen bzw. vorgesehenen Schalterserien und Verkabelungen wird der Installationsaufwand auf ein Minimum reduziert.
-
Seite 16: Allgemeine Systeminformationen
Passender Wippe Rollladenaktor für (Beispiel) Adapter (Beispiel) Markenschalter Allgemeine Systeminformationen Dieses Gerät ist Teil des Homematic IP Smart-Home- Systems und kommuniziert über das Homematic IP Funkprotokoll. Alle Geräte Systems können komfortabel und individuell per Smartphone über die Homematic IP App konfiguriert werden. Alternativ haben Sie die Möglichkeit, Homematic ... -
Seite 17: Adapter Für Markenschalter
Adapter für Markenschalter Adapter für Markenschalter Um eine Kompatibilität mit möglichst vielen Herstellern zu erreichen und eine Integration in die verschiedenen De- signs zu erleichtern, sind verschiedene Wippadapter als Zubehör erhältlich. Eine separate Liste zur Kompatibilität mit gängigen Schal- terserien finden Sie im Downloadbereich der Website www.homematic-ip.com. - Seite 18 Inbetriebnahme Durch eine unsachgemäße Installation gefährden Sie • Ihr eigenes Leben; • das Leben der Nutzer der elektrischen Anlage. Mit einer unsachgemäßen Installation riskieren Sie schwere Sachschäden, z. B. durch Brand. Es droht für Sie die persönliche Haftung bei Personen- und Sachschäden. Wenden Sie sich an einen Elektroinstallateur! Erforderliche Fachkenntnisse für die Installation: Für die Installation sind insbesondere folgende Fachkenntnisse er-...
- Seite 19 Inbetriebnahme Das Gerät darf nur in Verbindung mit Rohrmoto- ren, die über eine integrierte Hinderniserkennung verfügen, verwendet werden. Das Gerät darf nur mit Adapter und einer zugehö- rigen, montierten Schalterabdeckung betrieben werden. Die Schalterabdeckung darf nur wäh- rend der Konfiguration entfernt werden. Beachten Sie bei der Installation die Gefahrenhin- weise gemäß...
-
Seite 20: Installation
Inbetriebnahme Installation Sie können den Rollladenaktor in einer Jalousie-, Rolllad- en- oder Markisenschaltung verwenden. Für die Installati- on des Rollladenaktors gehen Sie wie folgt vor: Schritt 1 Schalten Sie die Haussicherung des Stromkreises ab (s. „6.1 Installationshin- weise“ auf Seite 17) (s. Abbildung 2). Schritt 2 Ziehen Sie ggf. - Seite 21 Inbetriebnahme Schritt 4 Schließen Sie die geschalteten Außen- leiter der Anschlussklemme 1 und 2 wie folgt an den Motor an (s. Abbildung 3): Anschlussklemme 1 (C) : „Runter“ Anschlussklemme 2 (D) : „Hoch“ Schritt 5 Schließen Sie den Außenleiter an die Anschlussklemme L (B) an.
-
Seite 22: Anlernen
Bitte lesen Sie diesen Abschnitt erst vollständig, bevor Sie mit dem Anlernen beginnen. Richten Sie zunächst Ihren Homematic IP Access Point über die Homematic IP App ein, um weitere Homematic IP Geräte im System nutzen zu kön- nen. Ausführliche Informationen dazu finden Sie in der Bedienungsanleitung des Access Points. - Seite 23 Inbetriebnahme Zum Anlernen des Geräts gehen Sie wie folgt vor: • Öffnen Sie die Homematic IP App auf Ihrem Smartphone. Wählen Sie den Menüpunkt „Gerät anlernen“ aus. • • Nach der Installation ist der Anlernmodus des Geräts für 3 Minuten aktiv.
-
Seite 24: Bedienung
Bedienung Bedienung Nach der Inbetriebnahme können Sie erste Bedienfunkti- onen über die Tasterwippe des Schalters ausüben: • Kurzer Tastendruck oben: Der Motor für die Ja- lousien bzw. Rollläden oder die Markise fährt in die entsprechende Endposition. • Kurzer Tastendruck unten (entgegengesetzte Fahrtrichtung): Der Motor stoppt. -
Seite 25: Duty Cycle
Geräte dürfen bei Erreichen des 1 %-Limits nicht mehr senden, bis diese zeitliche Begrenzung vorüber ist. Ge- mäß dieser Richtlinie, werden Homematic IP Geräte zu 100 % normenkonform entwickelt und produziert. Im normalen Betrieb wird der Duty Cycle in der Regel nicht erreicht. -
Seite 26: Automatisches Abschalten Bei Überlast
Fehlerbehebung Automatisches Abschalten bei Überlast Eine Überlastung des Geräts mit Lastströmen größer 2,2 A bzw. mit Lasten mit mehr als 500 VA Leistung, führt nach einer kurzen Verzögerungs- zeit zum automatischen Abschalten des Geräts. Die Sicherheitsabschaltung wird mit einer Fehler- meldung über die App bzw. -
Seite 27: Fehlercodes Und Blinkfolgen
Fehlerbehebung Fehlercodes und Blinkfolgen Blinkcode Bedeutung Lösung Kurzes oranges Funkübertra- Warten Sie, bis die Blinken gung/Sen- Übertragung been- deversuch/ det ist. Datenübertra- gung 1x langes Vorgang Sie können mit der grünes bestätigt Bedienung fortfah- Leuchten ren. Kurzes oranges Anlernmodus Geben Sie die letz- Blinken (alle aktiv ten vier Ziffern der... -
Seite 28: Wiederherstellung Der Werkseinstellungen
Wiederherstellung derWerkseinstellungen 6x langes rotes Gerät defekt Achten Sie auf die Blinken Anzeige in Ihrer App oder wenden Sie sich an Ihren Fachhändler. 1x oranges Testanzeige Nachdem die Test- und 1x grünes anzeige erloschen Leuchten ist, können Sie fortfahren. Wiederherstellung der Werkseinstellungen Die Werkseinstellungen des Geräts können wie- derhergestellt werden. -
Seite 29: Wartung Und Reinigung
Lassen Sie die Systemtaste wieder los, um das Wiederherstellen der Werkseinstellungen abzu- schließen. Das Gerät führt einen Neustart durch. Nach dem Neustart können Sie das Gerät wieder in Ihr Homematic IP System integrieren. Wartung und Reinigung Das Gerät ist wartungsfrei. Überlassen Sie eine Wartung oder Reparatur einer Fachkraft. -
Seite 30: Allgemeine Hinweise Zum Funkbetrieb
Gegebenheiten vor Ort eine wich- tige Rolle. Hiermit erklärt die eQ-3 AG, Maiburger Str. 29, 26789 Leer, Deutschland, dass der Funkanlagentyp Homema- tic IP HmIP-BROLL-2 der Richtlinie 2014/53/EU ent- spricht. Der vollständige Text der EU-Konformitätserklä- rung ist unter der folgenden Internetadresse verfügbar: www.homematic-ip.com... -
Seite 31: Technische Daten
Technische Daten Technische Daten Geräte-Kurzbezeichnung: HmIP-BROLL-2 Versorgungsspannung: 230 V/50 Hz Stromaufnahme: 2,2 A max. Leistungsaufnahme Ruhe- betrieb: 0,2 W Max. Schaltleistung: 500 VA Lastart: Motorlast Relais: 1x Wechsler, 1x Schließer Leitungsart und -querschnitt: starre und flexible Leitung, 0,75-1,5 mm² Installation: nur in Schalterdosen gemäß... - Seite 32 Technische Daten Entsorgungshinweis Gerät nicht im Hausmüll entsorgen! Elektroni- sche Geräte sind entsprechend der Richtlinie über Elektro- und Elektronik-Altgeräte über die örtlichen Sammelstellen für Elektronik-Altgeräte zu entsorgen. Konformitätshinweis Das CE-Zeichen ist ein Freiverkehrszeichen, das sich ausschließlich an die Behörden wendet und keine Zusicherung von Eigenschaften beinhaltet.
- Seite 56 Kostenloser Download der Homematic IP App! Free download of the Homematic IP app! Bevollmächtigter des Herstellers: Manufacturer’s authorised representative: eQ-3 AG Maiburger Straße 29 26789 Leer / GERMANY www.eQ-3.de...
