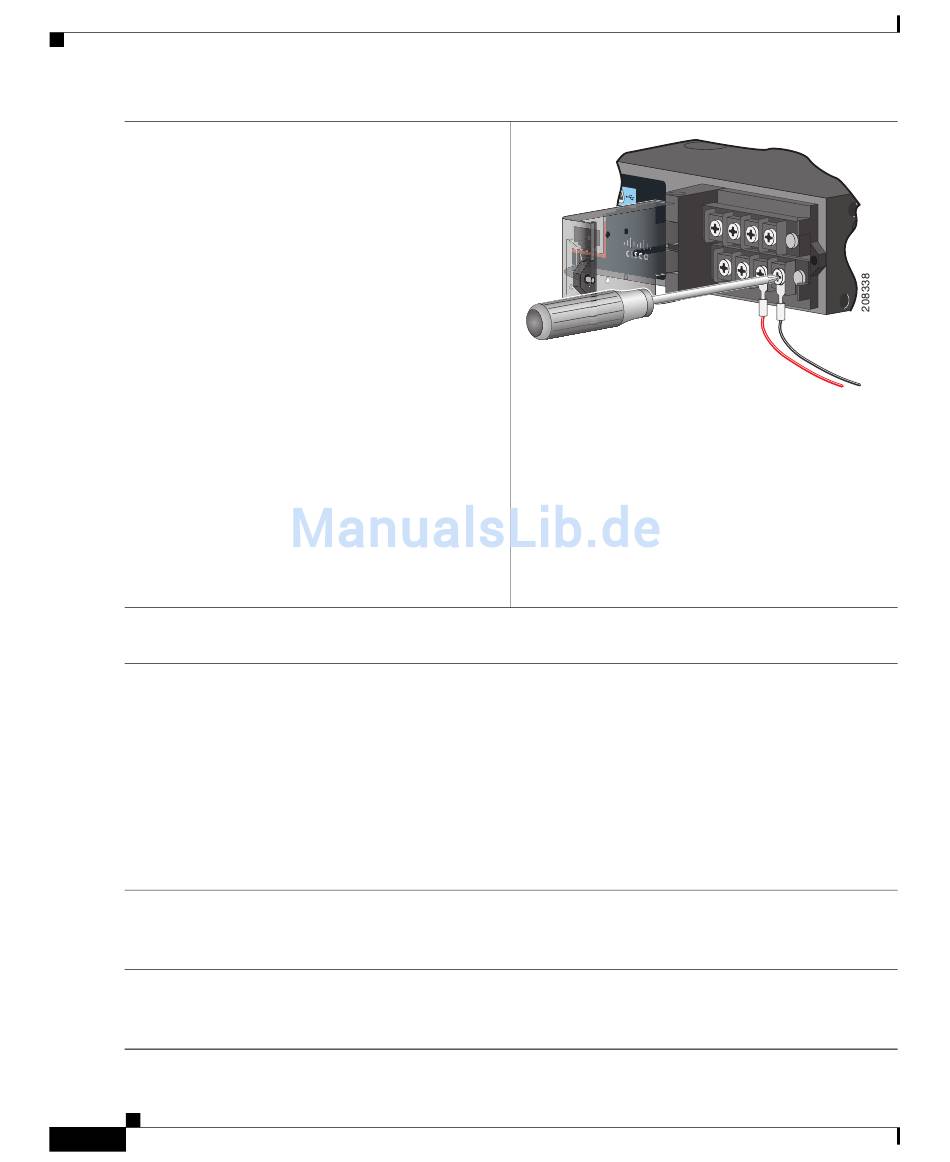

Gleichstrom:
Führen Sie das positive Kabel in die
Anschlussschraube mit der Kennzeichnung +
und das negative Kabel in die
Anschlussschraube mit der Kennzeichnung –
ein.
Achten Sie darauf, dass kein unisoliertes
Kabel außen verbleibt. Aus der
Anschlussschraube sollte nur Draht mit
Isolierung herausstehen.
Schließen Sie bei einem
Hinweis
Niedrigspannungsmodul mit
Gleichstrom die Kabel an die
Anschlussschrauben mit der
Kennzeichnung Lo an. Bei einem
Hochspannungsmodul mit
Gleichstrom schließen Sie die Kabel
an die Anschlussschrauben mit der
Kennzeichnung Hi an.
Schritt 9
Ziehen Sie die unverlierbaren Schrauben (über den befestigten Drahtleitungen) mit einem
Drehmoment von bis zu 0,96 Nm (± 0,05 Nm) an.
Schritt 10
Wechselstrom:
Schließen Sie das andere Ende des Leiterkabels (an L angeschlossen) an den Leiteranschluss
der Wechselstromquelle und das andere Ende des neutralen Kabels (an N angeschlossen) an
den Neutralanschluss der Wechselstromquelle an.
Gleichstrom:
Schließen Sie das andere Ende des positiven Kabels (an + angeschlossen) an den positiven
Anschluss der Gleichstromquelle und das andere Ende des negativen Kabels (an -
angeschlossen) an den negativen Anschluss der Gleichstromquelle an.
Schritt 11
Zum Testen des Switches benötigen Sie nur einen Stromanschluss. Wenn Sie bei der
Installation des Switches eine zweite Stromquelle verwenden, wiederholen Sie die Schritte 3
bis 10.
Schritt 12
Schließen Sie die Netzstromanschlüsse mit der Abdeckung. Befestigen Sie die
Erdungsschraube mit einem Ratschen-Schraubendreher mit einem Drehmoment von bis zu
3,4 Nm (± 0,2 Nm).
Cisco IE 3010 Switch: Erste Schritte
22
