Cisco IE 3010 Switch Erste Schritte

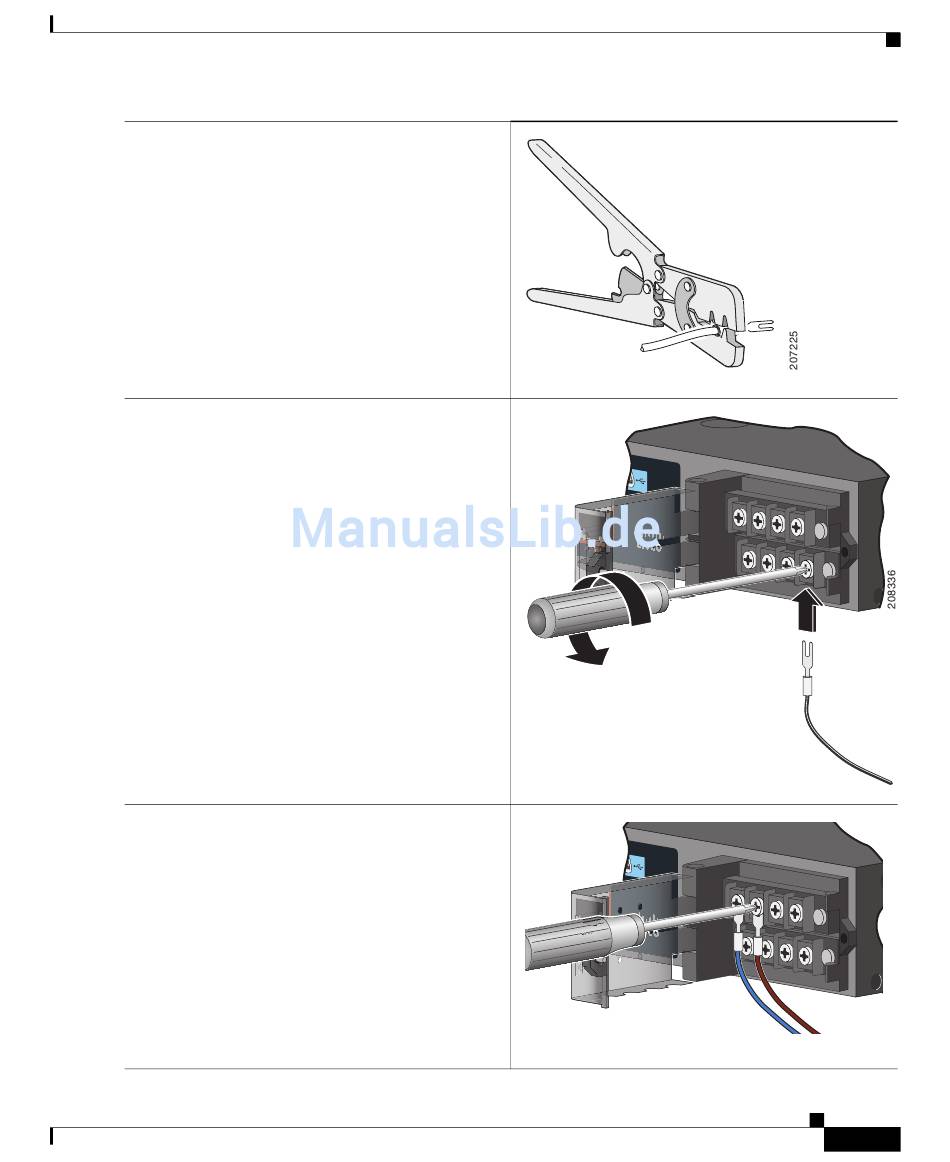

Schritt 6
Führen Sie das Kabel in einen Kabelschuh
ein, und pressen Sie den Kabelschuh auf das
Kabel.
Sie können eine Ringöse, einen
Hinweis
Kabelschuh oder einen
Gabelkrallenkabelschuh verwenden.
Schritt 7
Lösen Sie die Anschlussschraube, und
schieben Sie den Kabelschuh unter die
Schraube und die Unterlegscheibe.
Verwenden Sie die für die
Hinweis
verwendeten Netzteilmodule
(Hochspannung mit Wechselstrom
oder Gleichstrom, Niedrigspannung
mit Gleichstrom) vorgesehenen
Anschlussschrauben.
Schritt 8
Wechselstrom:
Führen Sie das Leiterkabel in die
Anschlussschraube mit der
Kennzeichnung L und das neutrale
Kabel in die Anschlussschraube mit der
Kennzeichnung N ein.
Achten Sie darauf, dass kein unisoliertes
Kabel außen verbleibt. Aus der
Anschlussschraube sollte nur Draht mit
Isolierung herausstehen.
OL-23707-01
C
C is c o
C is c o IE
IE
E 3
3 0 1 0
0 1
0
0
C is c o IE
C is c o
C
IE
E 3
3 0 1 0
0
0 1
0
Cisco IE 3010 Switch: Erste Schritte
21
