Gleichstrom:
Achten Sie auf die positive und negative
Anschlussschraube für Gleichstrom. Die
positive Anschlussschraube ist mit +
gekennzeichnet. Die negative
Anschlussschraube ist mit – gekennzeichnet.
Die Anschlussschrauben für
Hinweis
Netzteilmodul 1 befinden sich auf der
Seite mit der Kennzeichnung PSU1,
und die Anschlussschrauben für
Netzteilmodul 2 befinden sich auf der
Seite mit der Kennzeichnung PSU2.
Stellen Sie sicher, dass die Kabel an
den richtigen Anschlussschrauben
befestigt werden.
Schritt 2
Lokalisieren Sie die Leistungsschutzschalter für Wechselstrom und Gleichstrom, und
schalten Sie sie AUS. Sichern Sie die Schalter mittels Klebeband, so dass diese in der AUS-
Stellung bleiben.
Schließen Sie den Switch nicht an eine Stromquelle mit EIN/AUS-Schalter an.
Hinweis
Schritt 3

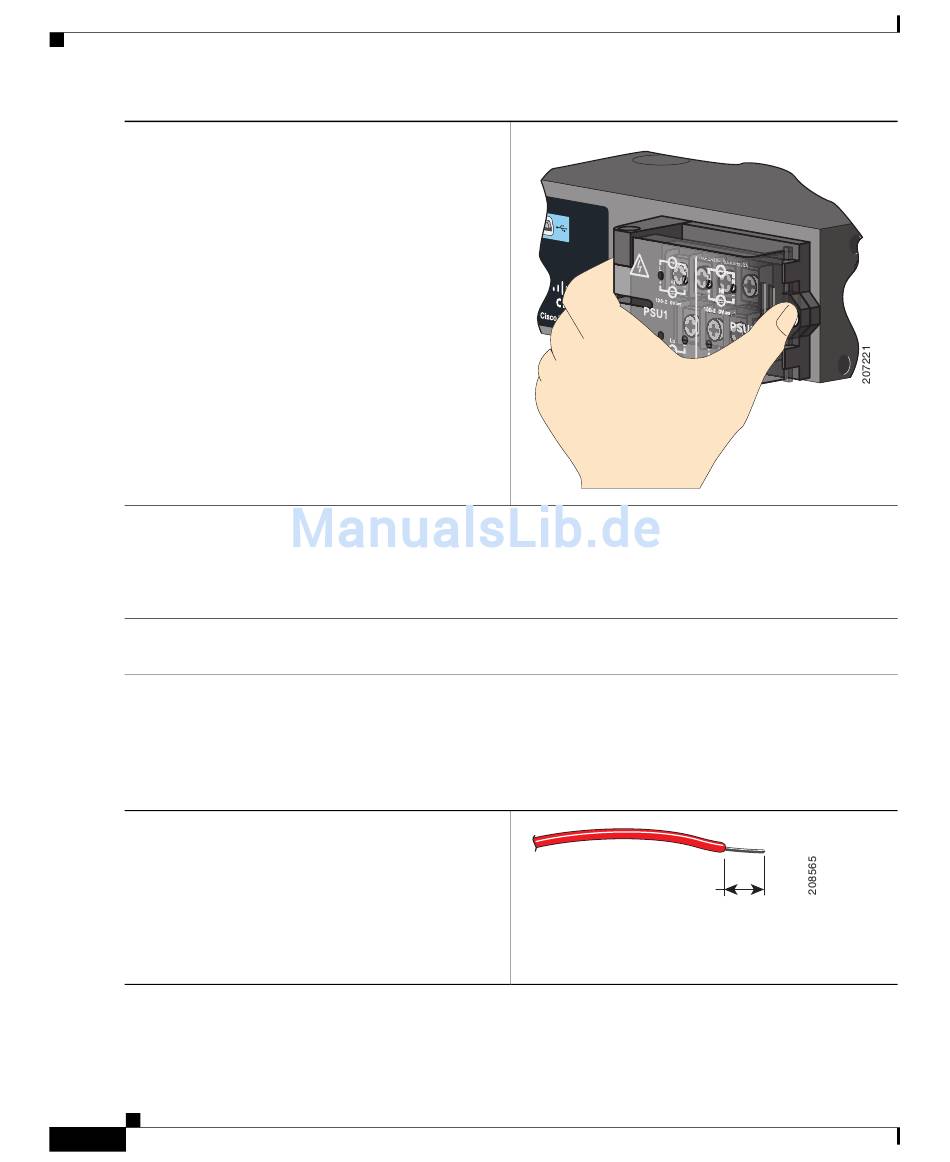

Benutzen Sie einen Kreuzschlitz-Schraubenzieher, um die unverlierbare Schraube am
Netzstromanschluss zu lösen und die Abdeckung zu öffnen.
Schritt 4
Verwenden Sie verdrillten Kupferdraht (14 bis 18 AWG) mit ausreichender Länge für eine
Verbindung zwischen Netzanschluss und Stromquelle.
Verwenden Sie mindestens 12-AWG-Kabel für das Niedrigspannungsmodul mit
Hinweis
Gleichstrom und mindestens 16-AWG-Kabel für das Hochspannungsmodul mit
Wechselstrom oder Gleichstrom.
Schritt 5
Entfernen Sie an beiden Kabeln die
Isolierung bis auf 6,3 mm ± 0,5 mm.
Entfernen Sie nicht mehr als 6,8 mm der
Kabelisolierung. Wenn Sie ein größeres Stück
der Kabelisolierung entfernen, verbleibt
möglicherweise nach der Installation
unisolierter Draht außerhalb des Anschlusses.
Cisco IE 3010 Switch: Erste Schritte
20
Cisco IE 3010 Switch Erste Schritte
10 0- 24 0V
~, 50 -6 0H
z, 2A
10 0- 24 0V
~, 50 -6 0H
z, 2A
5
2A
5
2A
10 A
10 A
6,8 mm
OL-23707-01
