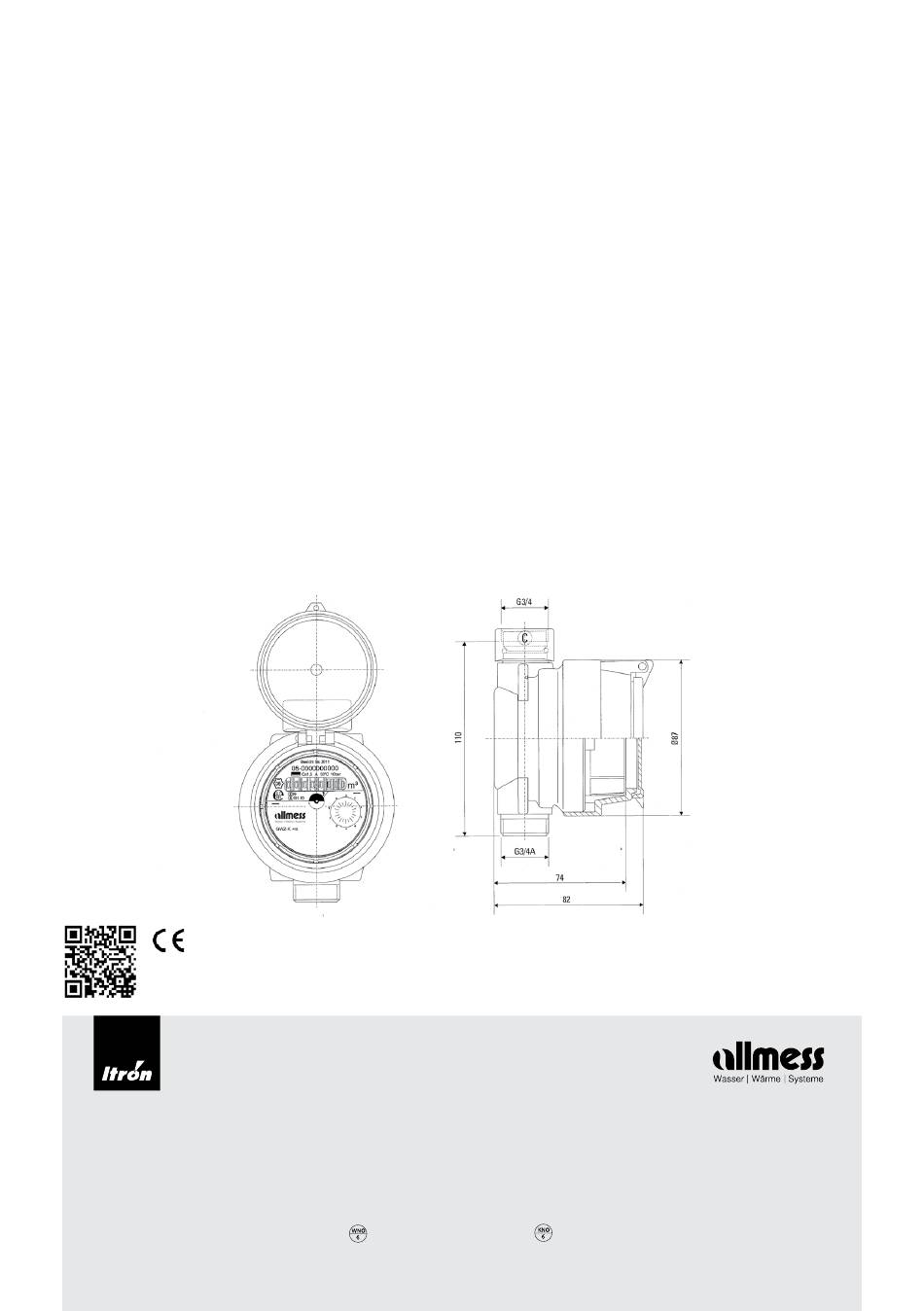

AUSTAUSCH DER MESSKAPSEL
z. B. bei Ende der Eichfrist
1) Zapfventil absperren.
2) Schutzkappe abziehen.
3) Kopfring mit Hakenschlüssel oder Montageschlüssel (-schutzhaube) des Systems UP 6000-MK A34 demon tieren.
4) O-Ring austauschen. Neuen O-Ring gefettet auf den Vorsprung des EATs legen.
Achtung: nur beiliegendes Fett verwenden!
5) Kopfring von der alten Messkapsel abziehen; sollte sich ein schwarzer Aushebering im Kopfring befinden, diesen in
jedem Fall entfernen.
6) Kopfring über den Aushebering der Messkapsel bis zum Einrasten schieben. Nocken müssen mit den Griffmulden
des Aus hebe ringes fluchten.
7) Messkapsel mit Kopfring in das EAT einsetzen. Dabei müssen die Ein- und Auslassstutzen der Mess kapsel in die
Führungen des EATs einrasten.
Achtung: Fließrichtungspfeile der Messkapsel und des EATs müssen übereinstimmen.
8.) Kopfring vollständig in das EAT einschrauben. (Nocken des Kopfringes müssen nahezu auf dem EAT-Rand aufliegen)
9) Zählwerk in Ableseposition drehen.
10) Drehrichtung des Zählwerkes und Dichtigkeit des Zählers durch langsames Öffnen des Ventiles/der Zapfstelle prüfen.
Bei falscher Drehrichtung des Zählwerkes (zählt rückwärts) muss die Messkapsel wieder ausgebaut und um 180°
versetzt wieder eingebaut werden. Fließrichtungspfeile beachten.
11) Rote Steckplombe in die Aussparung zwischen Kopfring und EAT drücken, der Widerhaken muss zur Messkapsel
zeigen (Plombierung gegen unbefugte Demontage!).
12) Schutzkappe wieder aufschieben bzw. Chromrosette aufstecken.
EU-Richtlinien Konformitätserklärung
Dieses Produkt entspricht den allgemeinen Anforderungen der Messgeräte-Richtlinie.
Die vollständige Konformitätserklärung finden Sie unter: www.allmess.de.
