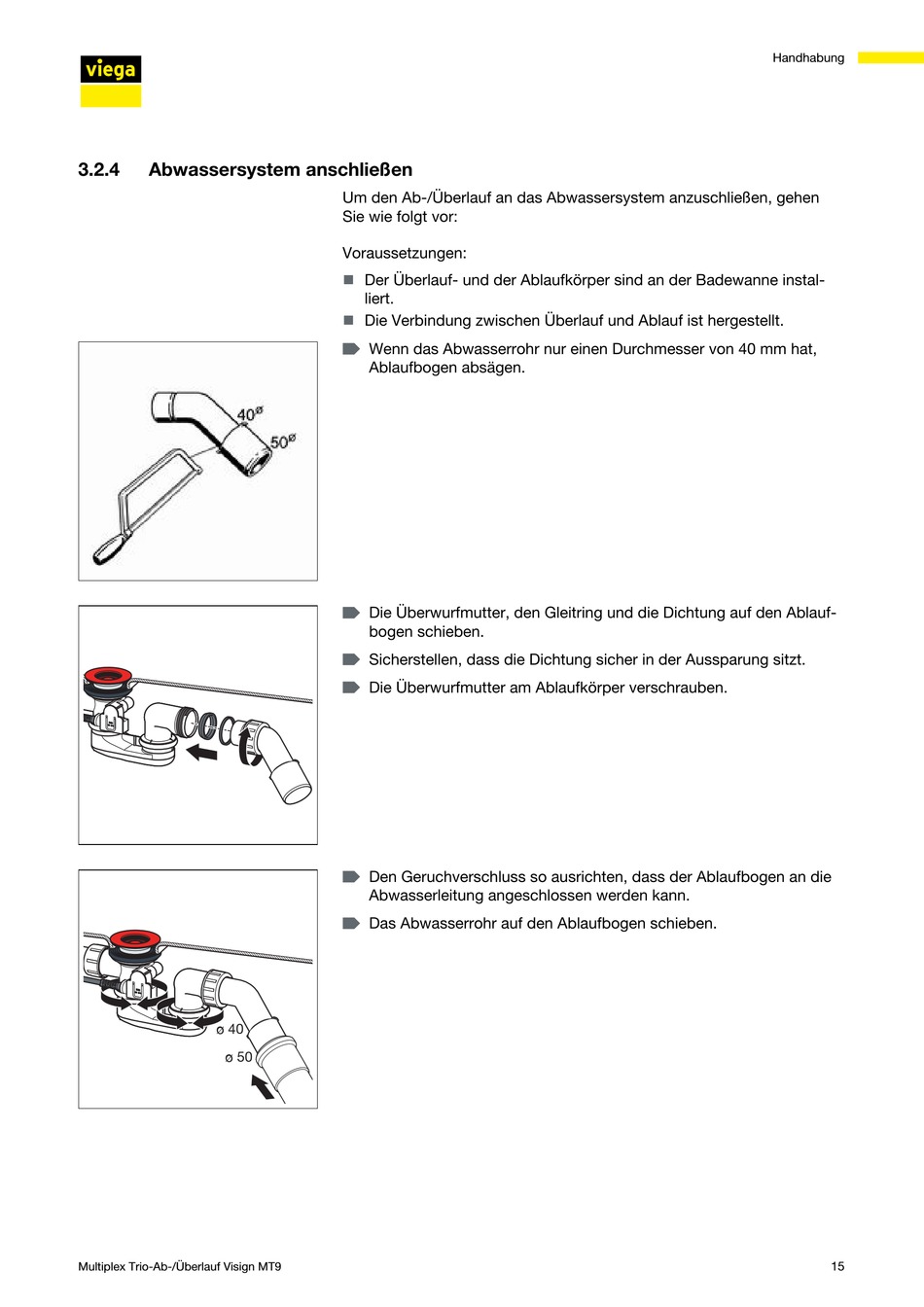

3.2.4
Abwassersystem anschließen
ø 40
ø 50
Multiplex Trio-Ab-/Überlauf Visign MT9
Um den Ab-/Überlauf an das Abwassersystem anzuschließen, gehen
Sie wie folgt vor:
Voraussetzungen:
Der Überlauf- und der Ablaufkörper sind an der Badewanne instal‐
n
liert.
Die Verbindung zwischen Überlauf und Ablauf ist hergestellt.
n
▶
Wenn das Abwasserrohr nur einen Durchmesser von 40 mm hat,
Ablaufbogen absägen.
▶
Die Überwurfmutter, den Gleitring und die Dichtung auf den Ablauf‐
bogen schieben.
▶
Sicherstellen, dass die Dichtung sicher in der Aussparung sitzt.
▶
Die Überwurfmutter am Ablaufkörper verschrauben.
▶
Den Geruchverschluss so ausrichten, dass der Ablaufbogen an die
Abwasserleitung angeschlossen werden kann.
▶
Das Abwasserrohr auf den Ablaufbogen schieben.
