- Seite 1 Rohrleitungssystem Megapress Gebrauchsanleitung Baujahr: ab 10/2014 de_DE...
- Seite 2 Rohrleitungssystem Megapress 2 von 31...
- Seite 3 Transport Lagerung Montageinformationen 3.3.1 Montagehinweise 3.3.2 Potentialausgleich 3.3.3 Zulässiger Austausch von Dichtelementen 3.3.4 Platzbedarf und Abstände 3.3.5 Benötigtes Werkzeug Montage 3.4.1 Dichtelement austauschen 3.4.2 Rohre ablängen 3.4.3 Rohre entgraten 3.4.4 Verbindung verpressen 3.4.5 Dichtheitsprüfung Entsorgung Rohrleitungssystem Megapress 3 von 31...
- Seite 4 Montage, Installation und ggf. Wartung dieses Produktes unzulässig. Diese Einschränkung gilt nicht für mögliche Hinweise zur Bedienung. Der Einbau von Viega Produkten muss unter Einhaltung der allgemein anerkannten Regeln der Technik und der Viega Gebrauchsanleitungen erfolgen. Kennzeichnung von Hinweisen Warn- und Hinweistexte sind vom übrigen Text abgesetzt und durch...
- Seite 5 Produktinformation 2 Produktinformation Bestimmungsgemäße Verwendung Die Nutzung des Systems für andere als die beschriebenen Einsatzbereiche und Medien muss mit dem Viega Service Center abgestimmt werden. 2.1.1 Einsatzbereiche Das System ist bestimmt für den Einsatz in Industrie- und Heizungsan- lagen und ist ein Ersatz für Schweiß- und Gewindeverbindungen bei Neu-Installationen und Reparaturen.
- Seite 6 D ⅜ (DN 10), D ½ (DN 15), D ¾ (DN 20), D 1 (DN 25), D 1¼ (DN 32), D 1½ (DN 40), D 2 (DN 50). 2.2.2 Rohre Megapress-Pressverbinder dürfen mit folgenden nahtlosen (S) oder längsnahtgeschweißten (W) Stahlrohren verwendet werden: schwarze verzinkte...
- Seite 7 [mm] inkl. Beschich- inkl. Beschich- tung [mm] tung [mm] ⅜ 17,2 16,7 17,4 ½ 21,3 21,0 21,7 ¾ 26,9 26,4 27,1 33,7 33,2 34,0 1¼ 42,4 41,9 42,7 1½ 48,3 47,8 48,6 60,3 59,6 60,7 Rohrleitungssystem Megapress 7 von 31...
- Seite 8 1,4–4,0 ½ 21,3 20,8 21,8 2,0–5,0 1,4–4,5 ¾ 26,9 26,4 27,4 2,0–8,0 1,4–5,0 33,7 33,2 34,2 2,3–8,8 1,4–8,0 1¼ 42,4 41,9 42,9 2,6–10,0 1,4–8,8 1½ 48,3 47,8 48,8 2,6–12,5 1,4–8,8 60,3 59,7 60,9 2,9–16,0 1,4–10,0 Rohrleitungssystem Megapress 8 von 31...
- Seite 9 Bewährt haben sich: Fix- und Gleitpunkte Dehnungsausgleichsstrecken (Biegeschenkel) Kompensatoren Wärmeausdehnungskoeffizienten verschiedener Rohrwerkstoffe Material Wärmeausdehnungsko- Beispiel: effizient ⍺ Längenausdehnung bei [mm/mK] Rohrlänge = 20 m und ΔT = 50 K [mm] Stahl 0,0120 12,0 Rohrleitungssystem Megapress 9 von 31...
- Seite 10 Formel rechnerisch ermittelt werden: Δl = ⍺ [mm/mK] × L [m] × Δϑ [K] 2.2.3 Pressverbinder Pressverbinder werden in einer Vielzahl von Bauformen angeboten. Eine Übersicht der zum System passenden Pressverbinder finden Sie im Katalog. Rohrleitungssystem Megapress 10 von 31...
- Seite 11 Dichtelement vor Beschädigungen durch den Schneidring. SC-Contur Abb. 5: SC-Contur Viega Pressverbinder verfügen über die SC-Contur. Die SC-Contur ist eine vom DVGW zertifizierte Sicherheitstechnik und sorgt dafür, dass der Verbinder im unverpressten Zustand garantiert undicht ist. So fallen versehentlich nicht verpresste Verbindungen bei der Dichtheitsprüfung...
- Seite 12 : 105 °C < 25 mg/m bei Heizkörperan- bindung T : 95 °C Rücksprache mit dem Viega Service Center erforderlich. 2.2.5 Kennzeichnungen an Bauteilen Kennzeichnungen an Pressverbindern Die Pressverbinder sind mit einem farbigen Punkt markiert. Dieser kenn- zeichnet die SC-Contur, an der bei einer versehentlich nicht verpressten Verbindung das Prüfmedium austritt.

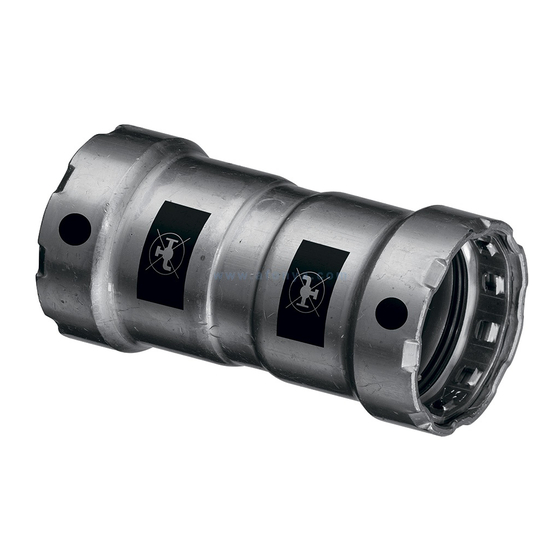

- Seite 13 Abb. 6: Schwarzer Punkt und Aufdruck „Nicht für Trinkwasser geeignet‟ Abb. 7: Aufdruck „Nicht für Trinkwasser geeignet‟ Verwendungsinformationen 2.3.1 Korrosion Megapress-Pressverbinder sind durch ihre Zink-Nickel-Beschichtung vor Außenkorrosion geschützt, z. B. bei entstehendem Schwitzwasser in Kühlanlagen. Rohrleitungssystem Megapress 13 von 31...
- Seite 14 Produktinformation Rohre müssen mit einem geeigneten Korrosionsschutz ver- sehen werden. Beachten Sie die Herstellerangaben. Rohrleitungssystem Megapress 14 von 31...
- Seite 15 Größen lagern. Zur Vermeidung von Kontaktkorrosion Rohre unterschiedlicher Mate- rialien getrennt lagern. Ergänzend müssen die Angaben des Rohrherstellers beachtet werden. Montageinformationen 3.3.1 Montagehinweise Systemkomponenten prüfen Durch Transport und Lagerung können Systemkomponenten ggf. beschädigt worden sein. Rohrleitungssystem Megapress 15 von 31...
- Seite 16 Halterungsabstände Entsprechend den Regelungen in VdS CEA 4001 Löschwasser-Zusätze Grundsätzlich nicht zulässig; Aus- nahme nur nach Freigabe des Herstellers und vorheriger Absprache mit VdS Mit Megapress können die Brandgefahrenklassen nach VdS CEA 4001 abgedeckt werden: Rohrleitungssystem Megapress 16 von 31...
- Seite 17 (maximaler Außendurchmesser gemäß Ä Kapitel 2.2.2 „Rohre“ auf Seite 6 ) industriell lackierte / pulverbeschichtete (maximaler Außendurchmesser Ä Kapitel 2.2.2 „Rohre“ auf Seite 6 ) gemäß Rohrleitungssystem Megapress 17 von 31...
- Seite 18 Lackschichten Überschreitung des maximalen Außendurchmessers durch aufgetra- Ä Kapitel 2.2.2 „Rohre“ auf Seite 6 gene Beschichtung Erhebungen, Beschädigungen, Riefen, Korrosion oder lose Anhaftungen Geeignete Werkzeuge für die Bearbeitung sind z. B.: Drahtbürste Rohrleitungssystem Megapress 18 von 31...
- Seite 19 Nach der Behandlung sollte die Qualität der Rohroberfläche dem fol- genden Bild entsprechen: In Anlagen, bei denen ein vollständiger Korrosionsschutz erforderlich ist (z. B. Kühlanlagen), sind noch nach der Verpressung freiliegende bear- beitete Rohroberflächen nachträglich mit geeignetem Korrosionsschutz zu versehen. Rohrleitungssystem Megapress 19 von 31...
- Seite 20 Ä Kapitel 2.2.4 „Dichtele- mente“ auf Seite 12. Die Verwendung anderer Dichtelemente ist nicht zulässig. Wenn das Profil-Dichtelement im Pressverbinder offensichtlich beschä- digt ist, muss es gegen ein werkstoffgleiches Viega Ersatz-Profil-Dicht- element ausgetauscht werden. 3.3.4 Platzbedarf und Abstände Der Mindestabstand zu Schweißnähten und Biegestellen muss 3 x D,...
- Seite 21 Pressen zwischen Rohr und Wand Platzbedarf PT1, Typ 2 (PT2), PT3-EH, PT3-AH, Pressgun 4B, 4E, 5 ½ ¾ ⅜ a [mm] b [mm] c [mm] Platzbedarf Picco, Pressgun Picco ½ ¾ ⅜ a [mm] b [mm] c [mm] Rohrleitungssystem Megapress 21 von 31...
- Seite 22 Wenn zwei Pressverbinder auf einem Rohr ohne Abstand aneinandergesetzt werden sollen, darf das Rohr nicht zu kurz sein. Wenn das Rohr bei der Verpressung nicht bis zur vorgesehenen Einstecktiefe im Pressverbinder steckt, kann die Verbindung undicht werden. Rohrleitungssystem Megapress 22 von 31...
- Seite 23 Mindestabstand bei Pressringen D ½–2 [mm] ½ ¾ 1 ¼ 1 ½ Z-Maße Die Z-Maße erhalten Sie unter www.viega.de. 3.3.5 Benötigtes Werkzeug HINWEIS! Megapress-Verbinder dürfen nur mit Megapress-Press- ringen und -backen verpresst werden. Pressringe und - backen der metallenen Viega Pressverbindersysteme Profi- press, Sanpress, Sanpress Inox und Prestabo können nicht...
- Seite 24 Kappsäge – langsame Schneidgeschwindigkeit Entgrater und Farbstift zum Anzeichnen Pressmaschine mit konstanter Presskraft Pressbacke (D ⅜–1) oder Pressring (D ½– 2) mit dazugehöriger Zug- backe, passend für den Rohrdurchmesser und mit geeignetem Profil Abb. 8: Megapress-Pressbacken Rohrleitungssystem Megapress 24 von 31...
- Seite 25 Handhabung Abb. 9: Megapress-Pressringe Empfohlene Viega Pressmaschinen: Pressgun 5 Pressgun Picco Pressgun 4E / 4B Picco Typ PT3-AH Typ PT3-H / EH Typ 2 (PT2) Montage 3.4.1 Dichtelement austauschen VORSICHT! Verletzungsgefahr durch scharfe Kanten Oberhalb des Dichtelements befindet sich ein scharfkan- tiger Schneidring (siehe Pfeil).
- Seite 26 Rohren und Dichtelementen zu vermeiden: – Zum Ablängen keine Schneidbrenner verwenden. – Keine Fette und Öle (wie z. B. Schneidöl) verwenden. Ä Kapitel 3.3.5 „Benötigtes Informationen zu Werkzeugen siehe auch Werkzeug“ auf Seite 23 . Rohrleitungssystem Megapress 26 von 31...
- Seite 27 Zum Entgraten keine Schleifscheiben oder ähnliches Werk- zeug benutzen. Die Rohre können dadurch beschädigt werden. Rohr in den Schraubstock einspannen. Beim Einspannen mindestens 100 mm Abstand (a) zum Rohrende einhalten. Die Rohrenden dürfen nicht verbogen oder beschädigt werden. Rohrleitungssystem Megapress 27 von 31...
- Seite 28 Im Pressverbinder befindet sich das richtige Dichtelement. EPDM = schwarz glänzend Dichtelement, Trennring und Schneidring sind unbeschädigt. Dichtelement, Trennring und Schneidring befinden sich vollständig in der Sicke. Einstecktiefe messen. Einstecktiefe [mm] ⅜ ½ ¾ 1¼ 1½ Rohrleitungssystem Megapress 28 von 31...
- Seite 29 Pressbacke öffnen und rechtwinklig auf den Verbinder setzen. Einstecktiefe anhand der Markierung kontrollieren. Kontrollieren, ob die Pressbacke mittig auf der Sicke des Pressver- binders sitzt. Pressvorgang durchführen. Pressbacke öffnen und entfernen. Kontrolllasche entfernen. ð Die Verbindung ist als verpresst gekennzeichnet. Rohrleitungssystem Megapress 29 von 31...
- Seite 30 Druckluft, Inertgas oder Wasser‟ VdS CEA 4001, Kapitel 17 bei der Druckprüfung in Sprinkler-Anlagen Auch für Nichttrinkwasser-Installationen sollte die Dichtheitsprüfung entsprechend den allgemein anerkannten Regeln der Technik durchge- führt werden. Das Ergebnis muss dokumentiert werden. Rohrleitungssystem Megapress 30 von 31...
- Seite 31 Beachten Sie die Anforderungen an das Füll- und Ergän- zungswasser nach VDI 2035. Entsorgung Produkt und Verpackung in die jeweiligen Materialgruppen (z. B. Papier, Metalle, Kunststoffe oder Nichteisenmetalle) trennen und gemäß der national gültigen Gesetzgebung entsorgen. Rohrleitungssystem Megapress 31 von 31...
