- Seite 1 Gebrauchsanleitung Megapress S Pressverbindersystem aus unlegiertem Stahl für dickwandige Stahlrohre System Baujahr (ab) Megapress S 09/2018...
-
Seite 2: Inhaltsverzeichnis
2.4.1 Korrosion Handhabung 3.1 Transport 3.2 Lagerung 3.3 Montageinformationen 3.3.1 Montagehinweise 3.3.2 Potenzialausgleich 3.3.3 Platzbedarf und Abstände 3.3.4 Benötigtes Werkzeug 3.4 Montage 3.4.1 Dichtelement austauschen 3.4.2 Rohre ablängen 3.4.3 Rohre entgraten 3.4.4 Verbindung verpressen 3.4.5 Dichtheitsprüfung 3.5 Entsorgung Megapress S... -
Seite 3: Über Diese Gebrauchsanleitung
Montage, Installation und ggf. Wartung dieses Produkts unzulässig. Diese Einschränkung gilt nicht für mögliche Hinweise zur Bedienung. Der Einbau von Viega Produkten muss unter Einhaltung der allgemein anerkannten Regeln der Technik und der Viega Gebrauchsanleitungen erfolgen. Kennzeichnung von Hinweisen Warn- und Hinweistexte sind vom übrigen Text abgesetzt und durch... -
Seite 4: Produktinformation
Anforderungen an Stahlrohre - DIN EN 10220 Siederohrqualität Anforderungen an Stahlrohre - DIN EN 10216–1 Siederohrqualität Anforderungen an Stahlrohre - DIN EN 10217–1 Siederohrqualität Äußere Schutzüberzüge (Verzin‐ DIN EN 10240 kung) für Stahlrohre Befestigungsabstand Rohr‐ VdS CEA 4001 schellen Megapress S... - Seite 5 Prüfung an der fertiggestellten, DIN EN 806–4 jedoch noch nicht verdeckten Anlage Dichtheitsprüfung für Wasser- ZVSHK-Merkblatt: Installationen "Dichtheitsprüfungen von Trink‐ wasserinstallationen mit Druckluft, Inertgas oder Wasser" Druckprobe in Sprinkleranlagen VdS CEA 4001, Kapitel 17 Anforderungen an Füll- und VDI 2035 Ergänzungswasser Megapress S...
-
Seite 6: Bestimmungsgemäße Verwendung
Produktinformation Bestimmungsgemäße Verwendung Stimmen Sie die Nutzung des Systems für andere als die beschriebenen Einsatzbereiche und Medien mit Viega ab. 2.2.1 Einsatzbereiche Das System ist für den Einsatz in Industrie-, Heizungs- und Kühlanlagen bestimmt und ist ein Ersatz für Schweiß-, Gewinde- und Rollnutverbin‐... -
Seite 7: Produktbeschreibung
Die Systemkomponenten sind in folgenden Dimensionen verfügbar: D⅜ (DN10), D½ (DN15), D¾ (DN20), D1 (DN25), D1¼ (DN32), D1½ (DN40), D2 (DN50). 2.3.2 Rohre Megapress S-Pressverbinder dürfen mit folgenden nahtlosen (S) oder längsnahtgeschweißten (W) Stahlrohren verwendet werden: schwarze verzinkte industriell lackierte pulverbeschichtete Die Stahlrohre müssen den geltenden Richtlinien entsprechen, siehe... - Seite 8 [mm] [mm] inkl. Beschich‐ inkl. Beschich‐ tung [mm] tung [mm] ⅜ 17,2 16,7 17,1 ½ 21,3 21,0 21,4 ¾ 26,9 26,4 26,9 33,7 33,2 33,8 1¼ 42,4 41,9 42,5 1½ 48,3 47,8 48,4 60,3 59,6 60,2 Megapress S...
- Seite 9 Abstand zwischen den Rohrschellen Ø außen Nennweite [Zoll] Befestigungsab‐ Befestigungsab‐ [mm] stand stand der Rohrschellen der Rohrschellen [m] nach Herstel‐ lerinformation 17,2 ⅜ 2,25 – 21,3 ½ 2,75 – siehe Ä „Regelwerke aus Abschnitt: Rohre“ auf Seite 4 Megapress S...
- Seite 10 [mm] stand stand der Rohrschellen der Rohrschellen [m] nach Herstel‐ lerinformation 26,9 ¾ 3,00 4,00 33,7 3,50 4,00 42,4 1¼ 3,75 4,00 48,3 1½ 4,25 4,00 60,3 4,75 4,00 siehe Ä „Regelwerke aus Abschnitt: Rohre“ auf Seite 4 Megapress S...
- Seite 11 0,0120 12,0 Abb. 3: Längenausdehnung Stahlrohre 1 - Längenausdehnung ⃗ΔI [mm] 2 - Rohrlänge ⃗ l 3 - Temperaturdifferenz ⃗Δϑ [K] Die Längenausdehnung Δl lässt sich aus dem Diagramm ablesen oder kann mit folgender Formel rechnerisch ermittelt werden: Megapress S...
- Seite 12 Produktinformation Δl = ⍺ [mm/mK] × L [m] × Δϑ [K] Megapress S...
- Seite 13 Produktinformation Abb. 4: Biegeschenkel Z- und T-Form Abb. 5: Biegeschenkel Z- und T-Form für Megapress S ⅜ bis 2 Zoll Megapress S...
- Seite 14 Produktinformation 1 - Dehnungsaufnahme ⃗ΔI [mm] 2 - Rohrschenkellänge ⃗ L Abb. 6: Biegeschenkel U-Form Abb. 7: Biegeschenkel U-Form für Megapress S ⅜ bis 2 Zoll 1 - Dehnungsaufnahme ⃗ΔI [mm] 2 - Rohrschenkellänge ⃗ L Megapress S...
-
Seite 15: Pressverbinder

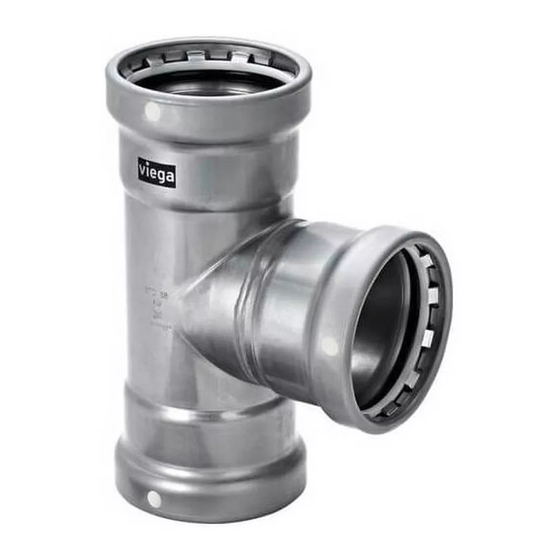

Dichtelement vor Beschädigungen durch den Schneidring. Abb. 8: Megapress S-Pressverbinder SC-Contur Viega Pressverbinder verfügen über die SC-Contur. Die SC-Contur ist eine vom DVGW zertifizierte Sicherheitstechnik und sorgt dafür, dass der Pressverbinder im unverpressten Zustand garantiert undicht ist. So fallen versehentlich nicht verpresste Verbindungen bei der Dichtheits‐... -
Seite 16: Technische Daten
: 105 °C für Flachkol‐ Bemerkungen trocken bei Heizkörperanbindung lektoren : 95 °C Abstimmung mit dem Viega Service Center erforderlich. siehe, Ä „Regelwerke aus Abschnitt: Dichtelemente“ auf Seite 5 2.3.5 Technische Daten Für die Installation des Systems folgende Betriebsbedingungen beachten: Betriebstemperatur [T 140 °C... -
Seite 17: Verwendungsinformationen
Abb. 12: Weißer Punkt und Aufdruck „Nicht für Trinkwasser geeignet‟ Verwendungsinformationen 2.4.1 Korrosion Megapress S-Pressverbinder sind durch ihre Zink-Nickel-Beschichtung vor Außenkorrosion geschützt, z. B. bei entstehendem Kondenswasser in Kühlanlagen. Rohre müssen mit einem geeigneten Korrosionsschutz versehen werden. Rohre und Pressverbinder müssen entsprechend den a. -
Seite 18: Handhabung
Rohre unterschiedlicher Materialien getrennt lagern, um Kontaktkor‐ rosion zu vermeiden. Beachten Sie ergänzend die Angaben des Rohrherstellers. Montageinformationen 3.3.1 Montagehinweise Durch Transport und Lagerung können Systemkomponenten ggf. beschädigt worden sein. Nur unversehrte Originalteile verwenden. Beschädigte Teile austauschen - nicht reparieren. Megapress S... - Seite 19 Grundsätzlich nicht zulässig; Aus‐ nahme nur nach Freigabe des Herstellers und vorheriger Absprache mit VdS siehe Ä „Regelwerke aus Abschnitt: Montagehinweise“ auf Seite 5 Mit Megapress S werden folgende Brandgefahrenklassen abgedeckt: Brandgefahrenklasse LH (kleine Brandgefahr) Brandgefahrenklasse OH 1–4 (mittlere Brandgefahr) Megapress S...
- Seite 20 HINWEIS! Die Qualität der Rohroberfläche immer am vollständigen Rohrumfang prüfen. Bei fest installierten Bestandsrohren empfiehlt Viega beispielsweise den Einsatz eines Spiegels um die Oberflächenqualität am vollständigen Rohrumfang prüfen zu können. Schwarze, unbeschichtete Rohre Verzinkte Rohre, Verzinkung siehe Ä...
- Seite 21 Handhabung Industriell lackierte oder pulverbeschichtete Rohre (maximaler Außen‐ durchmesser gemäß Ä „Regelwerke aus Abschnitt: Montagehinweise“ auf Seite 5) Megapress S...
-
Seite 22: Undichte Pressverbindung
Überschreitung des maximalen Außendurchmessers durch aufgetra‐ gene Beschichtung, siehe Ä Kapitel 2.3.2 „Rohre“ auf Seite 7. Erhebungen, Beschädigungen, Riefen, Korrosion oder lose Anhaftungen HINWEIS! Undichte Pressverbindung Verpressungen auf der eingeprägten Rohrkennzeichnung können zu Undichtigkeiten führen. Vepressen Sie nicht auf der eingeprägten Rohrkenn‐ zeichnung. Megapress S... - Seite 23 Handhabung Geeignete Werkzeuge für die Bearbeitung sind z. B.: ▶ Drahtbürste ▶ Reinigungsvlies oder Schleifpapier (Körnung > 80) ▶ Trennschleifer mit Fächerscheibe Megapress S...
-
Seite 24: Potenzialausgleich
Bild entsprechen: HINWEIS! Die Qualität der Rohroberfläche immer am vollständigen Rohrumfang prüfen. Bei fest installierten Bestandsrohren empfiehlt Viega beispielsweise den Einsatz eines Spiegels um die Oberflächenqualität am vollständigen Rohrumfang prüfen zu können. Der minimale Außendurchmesser des Installationsrohrs darf nicht unter‐... - Seite 25 Platzbedarf PT1, Typ 2 (PT2), PT3-EH, PT3-AH, Pressgun 4B, 4E, 5, 6, 6 Plus ⅜ ½ ¾ a [mm] b [mm] c [mm] Platzbedarf Picco, Pressgun Picco, Pressgun Picco 6, Pressgun Picco 6 Plus ⅜ ½ ¾ a [mm] b [mm] c [mm] Megapress S...
- Seite 26 Rohre! Wenn zwei Pressverbinder auf einem Rohr ohne Abstand aneinander gesetzt werden sollen, darf das Rohr nicht zu kurz sein. Wenn das Rohr beim Verpressen nicht bis zur vorgesehenen Einstecktiefe im Pressverbinder steckt, kann die Verbindung undicht werden. Megapress S...
- Seite 27 Handhabung Mindestabstand bei Pressbacken D⅜–1 [mm] D [Zoll] ⅜ ½ ¾ Mindestabstand bei Pressringen D½–2 [mm] D [Zoll] ½ ¾ 1¼ 1½ Z-Maße Die Z-Maße finden Sie auf der entsprechenden Produktseite im Online- Katalog. Megapress S...
-
Seite 28: Benötigtes Werkzeug
Handhabung 3.3.4 Benötigtes Werkzeug HINWEIS! Megapress S-Pressverbinder dürfen nur mit Megapress- Pressringen und Pressbacken verpresst werden. Press‐ ringe und Pressbacken der metallenen Viega Pressverbin‐ dersysteme Profipress, Sanpress, Sanpress Inox und Prestabo dürfen nicht verwendet werden. Kombinationsmöglichkeiten Pressmaschinen und Pressbacken Pressmaschinen... -
Seite 29: Montage
Handhabung Abb. 13: Megapress-Pressbacken Abb. 14: Megapress-Pressringe mit Gelenkzugbacke Zur Verpressung empfiehlt Viega die Verwen‐ dung von Viega Systemwerkzeugen. Die Viega Systempresswerkzeuge wurden speziell für die Verarbeitung der Viega Pressverbindersysteme entwickelt und darauf abgestimmt. Montage Zulässiger Austausch von Dichtelementen HINWEIS! Dichtelemente in Pressverbindern sind mit ihren werk‐... -
Seite 30: Dichtelement Austauschen
Handhabung Wenn das Runddichtelement im Pressverbinder offensichtlich beschä‐ digt ist, muss es gegen ein werkstoffgleiches Viega Ersatz-Runddicht‐ element ausgetauscht werden. 3.4.1 Dichtelement austauschen VORSICHT! Verletzungsgefahr durch scharfe Kanten Oberhalb des Dichtelements befindet sich ein scharfkan‐ tiger Schneidring (siehe Pfeil). Beim Wechseln des Dicht‐... -
Seite 31: Rohre Ablängen
Rohren und Dichtelementen zu vermeiden: Verwenden Sie zum Ablängen keine Schneidbrenner. Verwenden Sie keine Fette und Öle (wie z. B. Schneidöl). Für Informationen zu Werkzeugen siehe auch Ä Kapitel 3.3.4 „Benö‐ tigtes Werkzeug“ auf Seite 28. Megapress S... -
Seite 32: Rohre Entgraten
Die Rohrenden müssen nach dem Kürzen innen und außen sorgfältig entgratet werden. Durch das Entgraten wird vermieden, dass das Dichtelement beschä‐ digt wird oder der Pressverbinder bei der Montage verkantet. Viega empfiehlt, einen Entgrater zu verwenden. ≤ D1½ (Modell 2292.2) D2 (Modell 2292.4XL) -
Seite 33: Verbindung Verpressen
Das Rohrende ist nicht verbogen oder beschädigt. Das Rohr ist entgratet. Im Pressverbinder befindet sich das richtige Dichtelement. FKM = schwarz matt Dichtelement, Trennring und Schneidring sind unbeschädigt. Dichtelement, Trennring und Schneidring befinden sich vollständig in der Sicke. Megapress S... - Seite 34 Handhabung ▶ Die Einstecktiefe messen und markieren. D [Zoll] Einstecktiefe [mm] ⅜ ½ ¾ 1¼ 1½ ▶ Den Pressverbinder bis zur markierten Einstecktiefe auf das Rohr schieben. Den Pressverbinder nicht verkanten. Megapress S...
- Seite 35 Die Einstecktiefe anhand der Markierung kontrollieren. ▶ Sicherstellen, dass die Pressbacke mittig auf der Sicke des Press‐ verbinders sitzt. ▶ Den Pressvorgang durchführen. ▶ Die Pressbacke öffnen und entfernen. ▶ Den Kontrollaufkleber entfernen. Die Verbindung ist als verpresst gekennzeichnet. ▷ Megapress S...
-
Seite 36: Dichtheitsprüfung
Um Korrosion nach der Durchführung einer Dichtheitsprü‐ fung mit Wasser zu vermeiden, muss die Anlage voll‐ ständig gefüllt bleiben. Die Anforderungen an das Füll- und Ergänzungswasser entsprechend den geltenden Richtlinien beachten, siehe Ä „Regelwerke aus Abschnitt: Dichtheitsprüfung“ auf Seite 5. Megapress S... -
Seite 37: Entsorgung
Handhabung Entsorgung Produkt und Verpackung in die jeweiligen Materialgruppen (z. B. Papier, Metalle, Kunststoffe oder Nichteisenmetalle) trennen und gemäß der national gültigen Gesetzgebung entsorgen. Megapress S... - Seite 38 Viega GmbH & Co. KG service-technik@viega.de viega.de DE • 2022-08 • VPN220192...
