3.2.2
Ablauf montieren
Multiplex Trio-Ab-/Überlauf Visign MT9

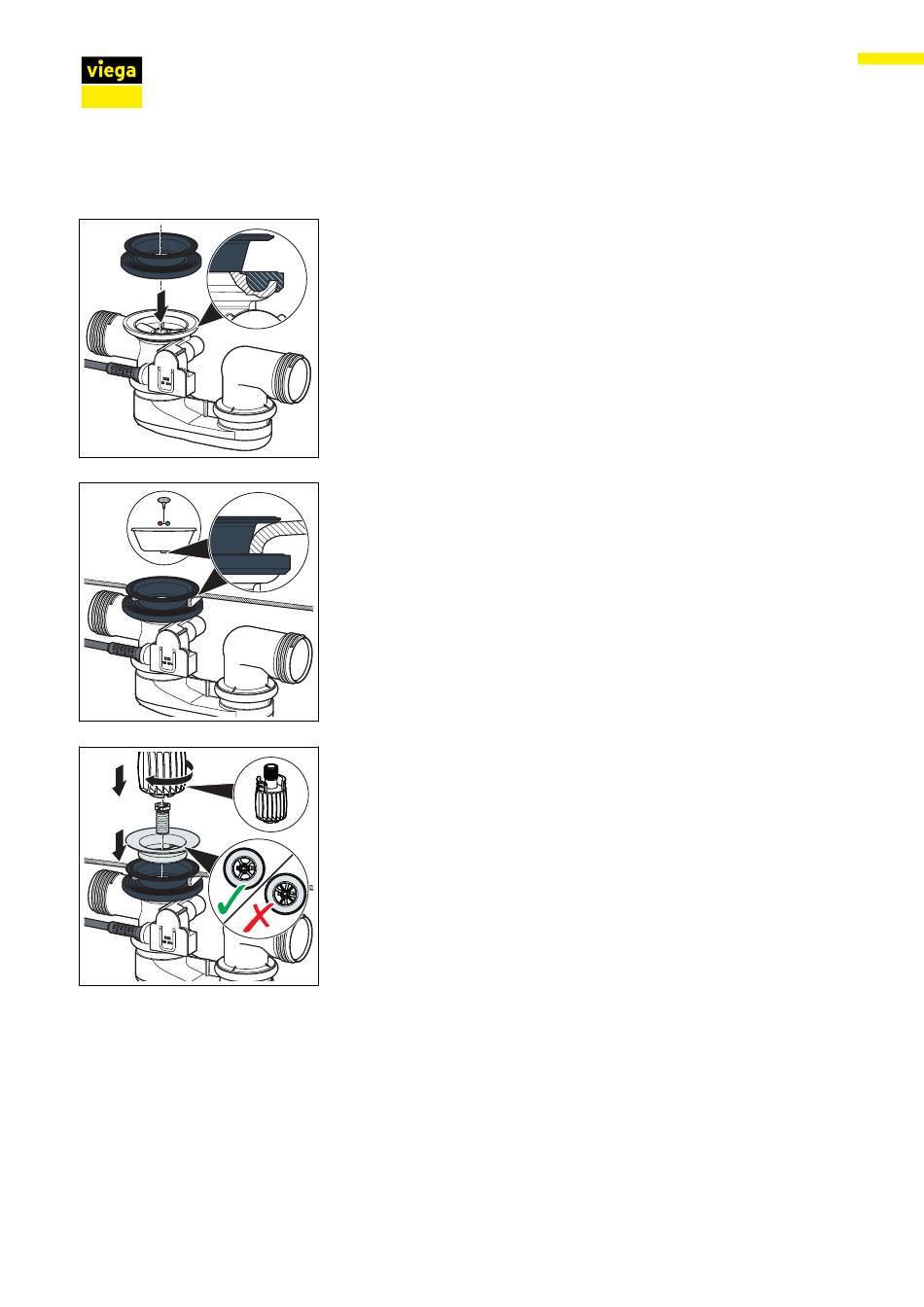

Um den Ablauf zu montieren, gehen Sie wie folgt vor:
▶
Die Doppeldichtung so auf den Ablaufkörper setzen, dass sich die
Aussparung über dem Verbindungsrohr befindet.
Die Profildichtung in die Vertiefung des Ablaufkörpers setzen.
▶
Den Ablaufkörper von unten an die Ablauföffnung der Badewanne
setzen.
▶
Den Rand der Doppeldichtung über den Rand des Ablaufs ziehen.
▶
Den oberen Teil der Doppeldichtung durch die Ablauföffnung
ziehen.
▶
Das Ventiloberteil und die Befestigungsschraube einsetzen.
INFO!
Damit die volle Ablaufleistung erreicht wird, müssen
die Kreuzstrukturen des Geruchverschlusses und des Venti‐
loberteils parallel übereinander liegen.
▶
Die Befestigungsschraube mit der Montagehilfe anziehen.
Handhabung
