4.2.3 Ausrichten der Antenne für optimale Signalqualität (3> MESSEN)
Wurde die Antenne für maximalen Leistungsempfang positioniert, und sichergestellt
dass sie auf den richtigen Satelliten ausgerichtet ist, sollte sie noch genau
ausgerichtet werden damit sie eine optimale Empfangsqualität erreicht.
In der Funktion (MESSEN) zeigt das Gerät alle wichtigen Informationen zur
Signalqualität an. Mit Taste
Signal mit gültigem Transportstrom erkannt, zeigt der SATHUNTER oben rechts das
Symbol
oder
zwischen der durchschnittlichen DVB Leistung und dem durchschnittlichen Rauschen
in einer Konstellation (MER). Ausserdem wird die Fehlerrate im DVB Signal vor der
Fehlerkorrektur ermittelt (CBER). Sind nach etwa 5 Sekunden alle Messungen abge-
schlossen, erscheinen die Messwerte sowohl nummerisch als auch grafisch auf dem
Display (siehe nachfolgende Abbildung). Die oberste Zeile zeigt weiterhin den Akku-
Ladezustand, gemessene LNB-Spannung und ob das 22 kHz Signal geliefert wird.

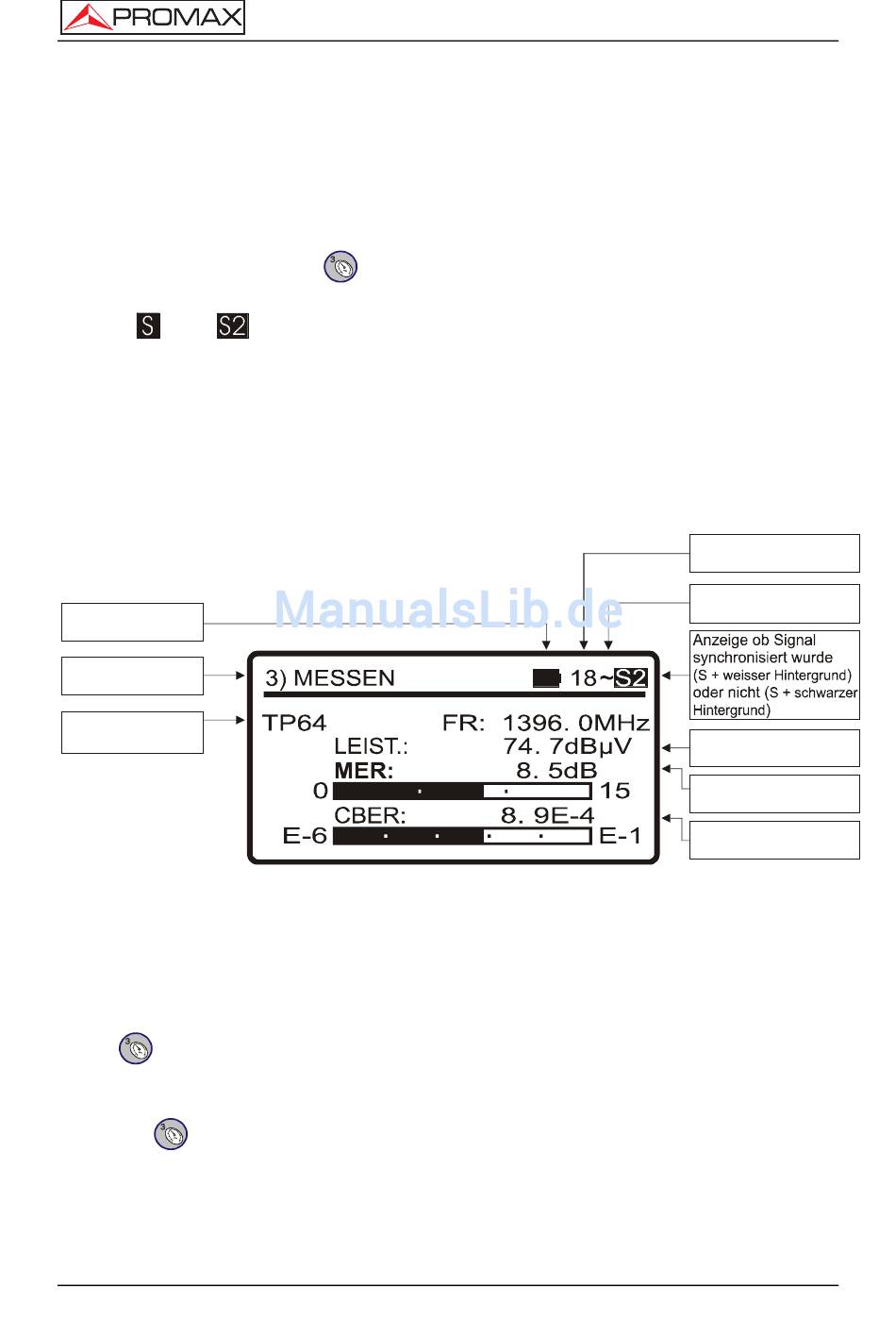

Akku-Ladezustand
Anzeige
aktive Funktion
Testpunkt
(gespeicherter Name)
Die Messeinheiten für die Leistungsmessung können über die Software individuell
konfiguriert werden. Zur Verfügung stehen: dBµV, dBmV oder dBm.
Soll die MER für andere gespeicherte Transponder gemessen werden, nachdem die
Antenne bereits richtig ausgerichtet ist, können durch wiederholtes Drücken der
Taste
[3] die einzelnen Testpunkte weitergeschaltet werden bis der gewünschte
ausgewählt ist. Ebenfalls kann nach der korrekten Ausrichtung die MER für andere
gespeicherte Satelliten gemessen werden, indem man durch wiederholtes Drücken
der Taste
[3] die einzelnen Satelliten weiterschaltet. Ob zwischen Satelliten oder
Transpondern umgeschaltet wird, hängt von den Einstellungen der gespeicherten
Kanaltabelle ab.
[3] die Funktion 3> MESSEN aufrufen. Wird ein
(abhängig vom Signaltyp). Diese Funktion misst das Verhältnis
BEDIENUNGSANLEITUNG SATHUNTER
Gemessene
LNB-Spannung
22 kHz Signal (aktiviert)
Gemessene Leistung
MER (nummerisch
und Balkengrafik)
CBER (nummerisch
und Balkengrafik)
Seite 23
