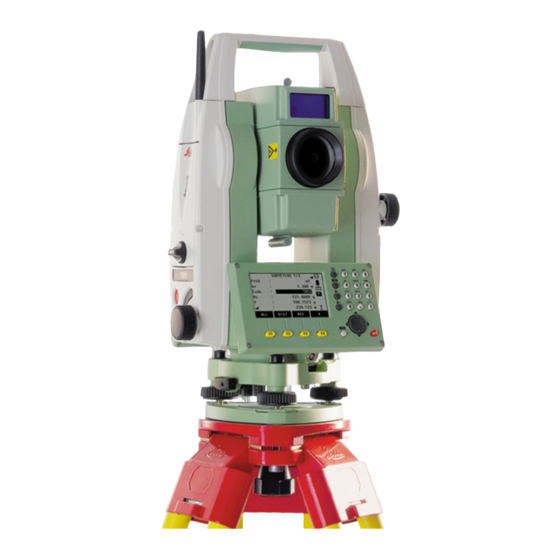

Leica FlexLine TS02 Schnellstartanleitung
Vorschau ausblenden
Andere Handbücher für FlexLine TS02:
- Gebrauchsanweisung (326 Seiten) ,
- Gebrauchsanweisung (330 Seiten)
Werbung
Quicklinks
Werbung
Verwandte Anleitungen für Leica FlexLine TS02
Inhaltszusammenfassung für Leica FlexLine TS02

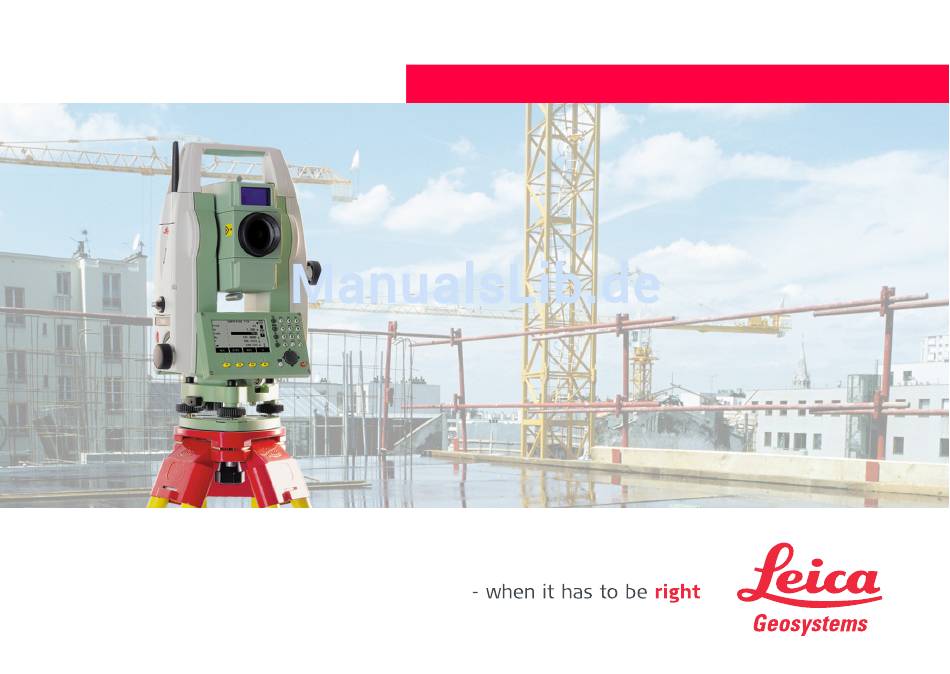

- Seite 1 Leica FlexLine TS02/TS06/TS09 Quick Guide Version 1.0 Deutsch...
-
