Betriebsart M2
Auswahl der Betriebsart M2
Die Messwertermittlung ist aktiv. In allen drei Messwert-Zeilen werden die per
SmartGraph-Software konfigurierten Messwerte mit der gewählten Abtastrate
angezeigt.
In dieser Betriebsart ist die Datenaufzeichnung nicht aktiv, die angezeigten
Messwerte werden nicht im Speicher gesichert. Die Displayanzeige für die Mess-
wertspeicherung zeigt deshalb STOP (keine Datenaufzeichnung).
Betriebsart M3
Auswahl der Betriebsart M3
Messwertermittlung und Datenaufzeichnung sind aktiv. In allen drei Messwert-
Zeilen werden die per SmartGraph-Software konfigurierten Messwerte mit der
gewählten Abtastrate angezeigt.
Zusätzlich werden in dieser Betriebsart bis zu zwanzig per SmartGraph-Software
vorwählbare Messkanäle im Messwertspeicher gesichert. Die Displayanzeige
für die Messwertspeicherung zeigt deshalb REC (Datenaufzeichnung).
Betriebsart M4
Auswahl der Betriebsart M4
Messwertermittlung und Datenaufzeichnung sind aktiv, die Messwertanzeige
ist jedoch deaktiviert.
In keiner der drei Messwert-Zeilen erfolgt eine Messwertanzeige. Dennoch wer-
den in dieser Betriebsart bis zu zwanzig per SmartGraph-Software vorwählbare
Messwert-Kanäle im Messwertspeicher gesichert. Die Displayanzeige für die
Messwertspeicherung zeigt deshalb REC (Datenaufzeichnung).
6.2.2. Netzwerkfunktion (M51)
Auswahl der Netzwerkfunktion M51
Ist der Datenlogger mit einem lokalen Netzwerk verbunden und die Netzwerk-
funktion aktiviert, dann können die Software-Konfiguration und die Datenausle-
sung des Datenloggers über das Netzwerk vorgenommen werden.
DE

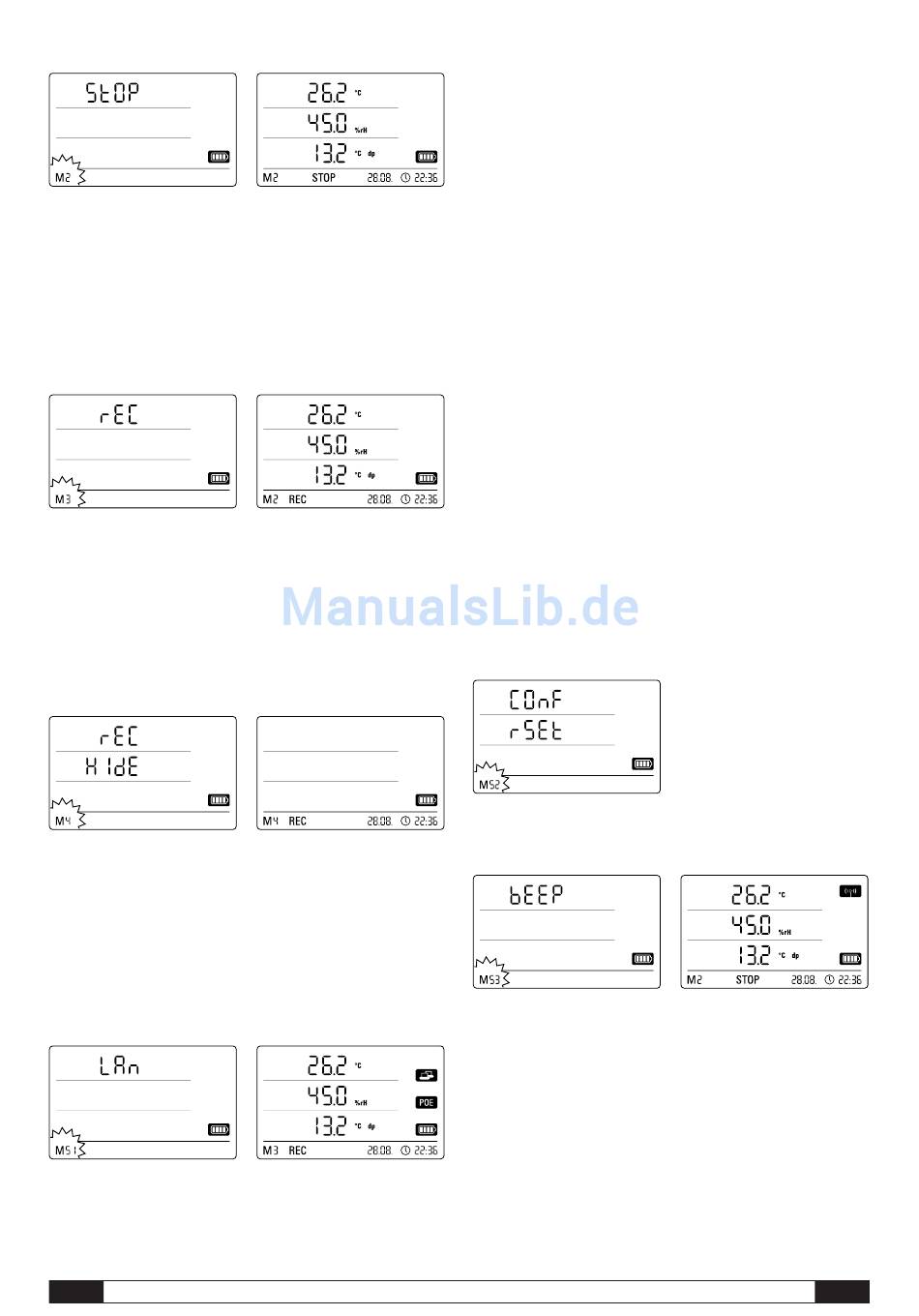

Beispielanzeige der Betriebsart M2
Beispielanzeige der Betriebsart M3
Anzeige der Betriebsart M4
Beispielanzeige der Netzwerkfunktion M51
Bedienungsanleitung Datenlogger
Ein vom Datenlogger per UDP ausgesandtes Signal ermöglicht der SmartGraph-
Software ein automatisches Auffinden des Messgerätes im lokalen Netzwerk.
Bei erstmaligem Anschluss des Datenloggers an das Netzwerk (Netzwerkgerät
hinzufügen) ist es eventuell notwendig, die Netzwerkeinstellungen des Daten-
loggers mittels SmartGraph-Software an die Konfiguration des vorhandenen
Netzwerkes anzupassen. Die werkseitige Voreinstellung ist DHCP.
Ausführliche Informationen zur Netzwerkfunktion finden Sie im Software-
Handbuch, das Sie über die Hilfe-Funktion der SmartGraph-Software aufrufen
können.
Mit der Professional-Version der SmartGraph-Software ist es zusätzlich möglich,
aktuelle und gespeicherte Messwerte des Datenloggers in variabel einstellbaren
Abfrage-Intervallen über das Netzwerk abzurufen und zu protokollieren.
Nutzung im Netzwerkbetrieb
Zur Dauernutzung der Netzwerkkarte des Datenloggers ist eine Wandmontage
des Gerätes erforderlich. Dabei muss eine freie Luftkonvektion innerhalb einer
Abstandszone von einem halben Meter gewährleistet und die Zone ohne Störung
externer Konvektionsquellen sein (Lüfter, Leuchtmittel etc.).
Energieversorgung im Netzwerkbetrieb
Die Nutzung der im Datenlogger integrierten Netzwerkkarte erhöht den Energie-
verbrauch des Messgerätes.
Bei aktivierter Netzwerkfunktion prüft das Gerät daher in regelmäßigen Abständen
automatisch den Netzwerkstatus. Kann dabei kein aktives lokales Netzwerk
identifiziert werden, deaktiviert das Messgerät die Netzwerkfunktion selbsttätig
nach 12 Minuten.
In der optional erhältlichen PoE-Ausführung kann die Energieversorgung des
Datenloggers direkt über den Netzwerkanschluss erfolgen.
6.2.3. Werkseinstellungen (M52)
Auswahl der Resetfunktion M52
6.2.4. Akustikfunktion (M53)
Auswahl der Akustikfunktion M53
Durch Aktivierung oder Deaktivierung der Akustikfunktion wird das akustische
Signal des Datenloggers ein- oder ausgeschaltet. Ist die Akustikfunktion aktiviert,
wird das Anzeigesymbol der Funktion im Display angezeigt.
Bei aktivierter Akustikfunktion werden Alarmereignisse durch einen Alarmton
angezeigt, falls über die SmartGraph-Software ein aktiver Alarm für einen oder
mehrere der drei Anzeigemesswerte voreingestellt wurde.
Außerdem werden nur bei aktivierter Akustikfunktion alle Navigationsschritte,
die Sie mittels Drücken der Modus-Wahltaste am Datenlogger durchführen,
durch ein Tonsignal quittiert. Ebenso die Auswahl eines Modus. Wird keine Aus-
wahl getroffen und infolgedessen die Einstellungsebene verlassen, erfolgt eben-
falls ein Signalton.
Mit dieser Funktion können alle Ein-
stellungen im Gerät auf die Werksein-
stellungen zurückgesetzt werden.
Beispielanzeige der Akustikfunktion M53
5
