S1000
7.

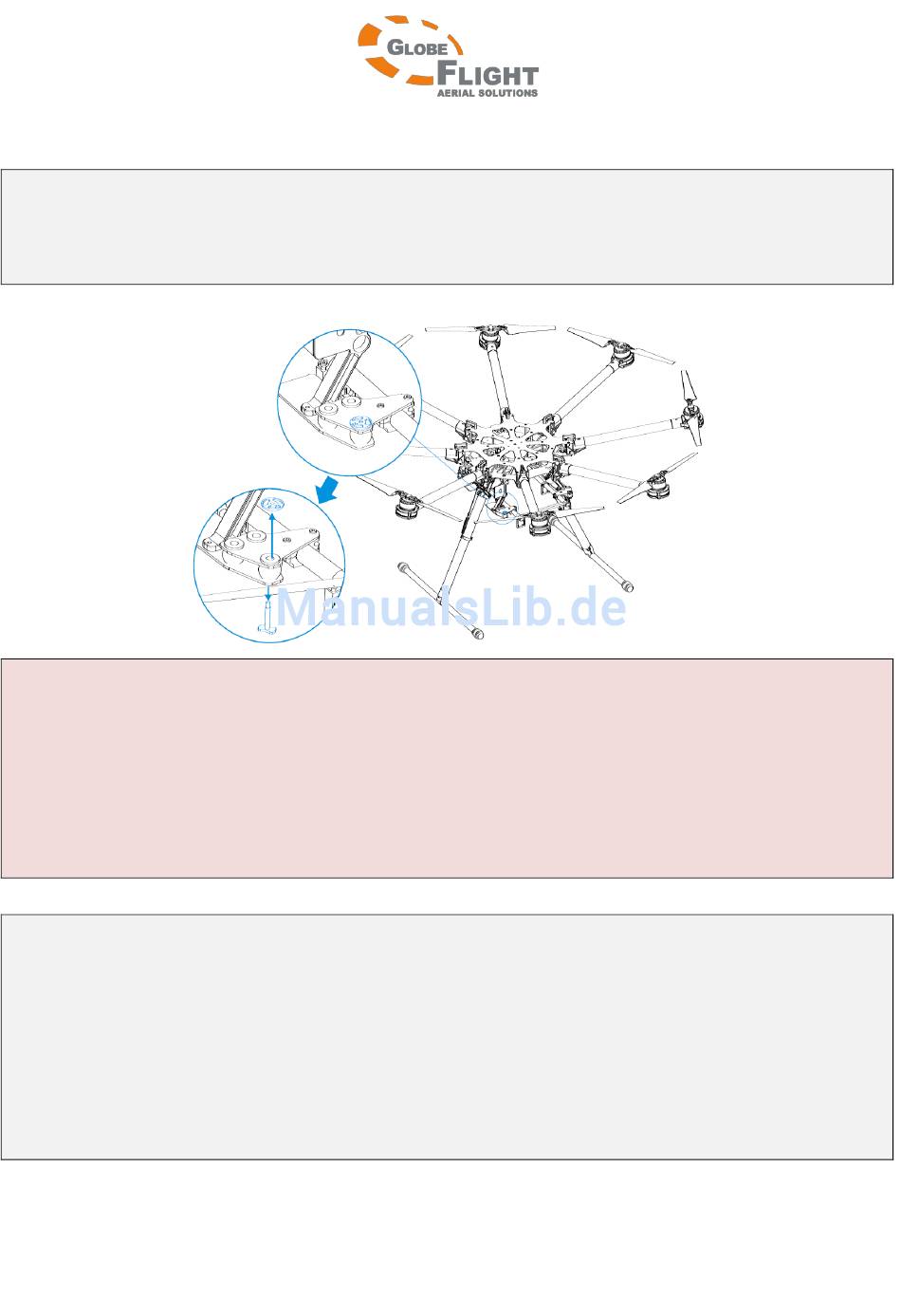

Prüfen Sie, ob alle Sicherungen gegen das Herausrutschen der Dämpfergummis ordnungsgemäß befestigt
wurden.
(1)
Lösen Sie zunächst die Sicherungen, um Schraubensicherung aufzutragen.
(2)
Setzen Sie die Sicherungen wieder ein und ziehen Sie sie fest.
Hinweise
(1)
Befestigen Sie die IMU nur an der dafür vorgesehenen Position des Hauptrahmens.
(2)
Befestigen Sie das GPS-Modul mit dem mitgelieferten Halter, um Interferenzen durch die Stromverteilung
des Hauptrahmens zu vermeiden.
(3)
Verwenden Sie doppelseitiges Klebeband für die Montage des GPS-Moduls am Halter. Vergewissern Sie
sich vor jedem Flug, dass das Modul fest sitzt und sich nicht lösen kann.
(4)
Testen Sie die Motoren nach der Montage mit der Assistant-Software. Beachten Sie hierzu die
entsprechende Anleitung der verwendeten Flugsteuerung.
Verkabelung des Steuermoduls mit dem Hauptrahmen
1.
Verkabeln Sie das Hauptmodul entsprechend der Anleitung für das DJI A2-System.
2.
Stecken Sie die hier im Schema blau markierten Verbindungskabel wie gezeigt zuerst in die Reglersignal-
anschlüsse des Hauptrahmens und anschließend in die jeweiligen Steckplätze der A2.
(1)
Das 4-polige Kabel mit der gelben Litze ist für die Motoren M1-M4. Die gelbe Litze muss M1
belegen.
(2)
Das 4-polige Kabel mit der braunen Litze ist für M5-M8. Die braune Litze muss M5 belegen.
(3)
Das 4-polige Kabel mit ausschließlich schwarzen Litzen dient als Masseverteiler. Hierfür müssen nur
die Pins für M1-M4 mit den Anschlüssen des Hauptrahmens verbunden werden.
Deutsche Übersetzung DJI S1000
www.globe-flight.de
S e i t e |
16
