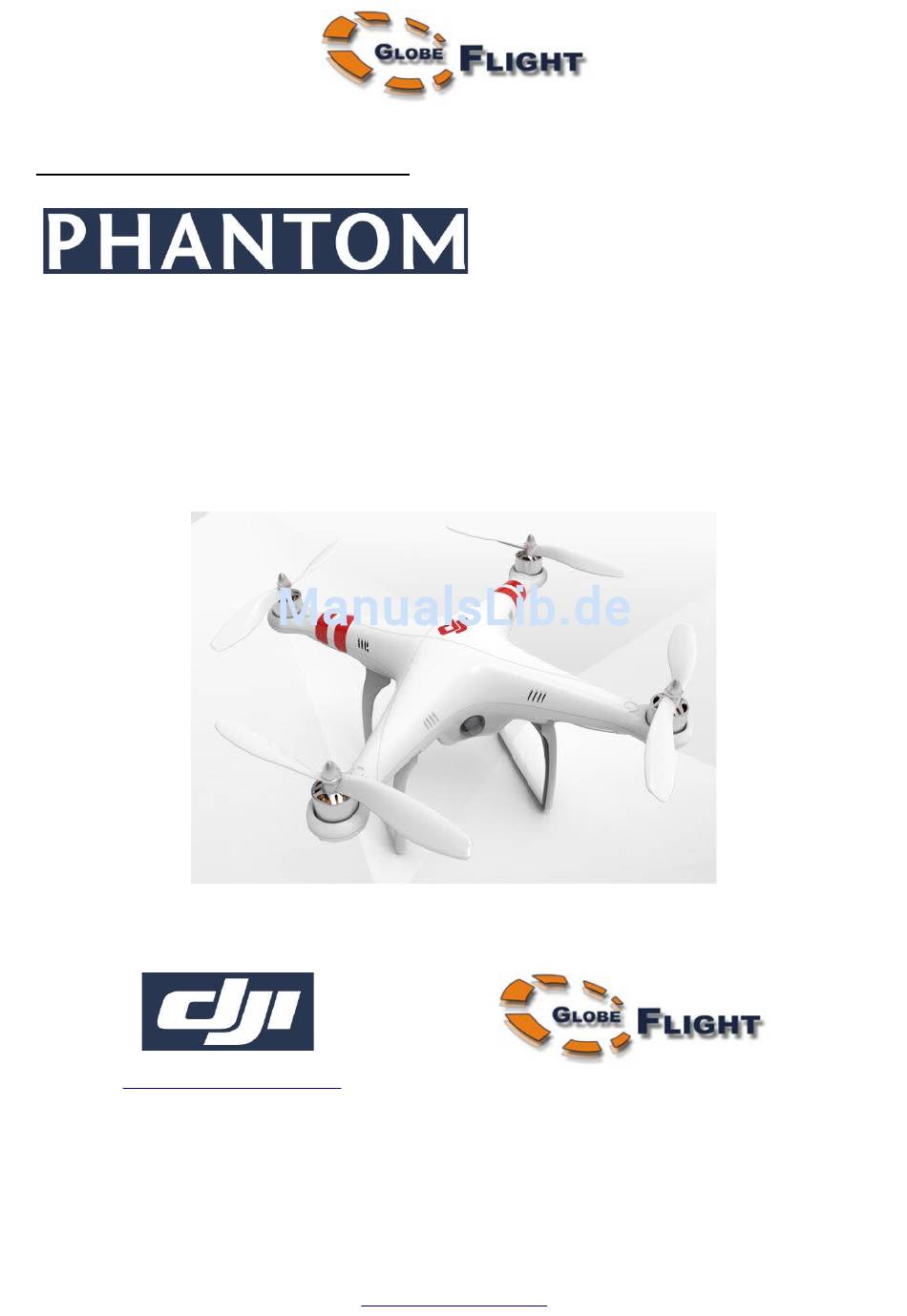

Phantom
RTF Quadrokopter PHANTOM
Schnellstartanleitung
Stand: Januar 2013
Deutsche Übersetzung mit Zusatzkommentaren, basierend auf der
Englischsprachigen Original-Anleitung der Fa. DJI-Innovations (v1.2).
Mario Scheel (Januar 2013, 0.2 DE )
www.dji-innovations.com
Anleitung DJI Phantom
www.Globeflight.de
www.dji-innovations.com
S e i t e | 1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Globe Flight DJI PHANTOM
Inhaltszusammenfassung für Globe Flight DJI PHANTOM
- Seite 1 Phantom RTF Quadrokopter PHANTOM Schnellstartanleitung Stand: Januar 2013 Deutsche Übersetzung mit Zusatzkommentaren, basierend auf der Englischsprachigen Original-Anleitung der Fa. DJI-Innovations (v1.2). Mario Scheel (Januar 2013, 0.2 DE ) www.dji-innovations.com www.dji-innovations.com Anleitung DJI Phantom S e i t e | 1 www.Globeflight.de...
- Seite 2 Für die Konfiguration der Parameter und das Update der Firmware muß unbedingt die Bedien- oberfläche (Assistent) in der Version 2.0 (oder höher) verwendet werden. Nutze keinesfalls eine Version des NAZA-M Bedienprogramms unterhalb der Version 2.0! Anleitung DJI Phantom S e i t e | 2 www.Globeflight.de...
-
Seite 3: Inhaltsverzeichnis
Phantom Inhaltsverzeichnis Inhaltsverzeichnis............................3 Haftungsausschluß und Warnhinweise......................4 Vorsichtsmaßnahmen...........................5 Markenzeichen.............................6 Verwendung des Akkus, Ladevorgang und Vorsichtsmaßnahmen.............6 Lieferumfang..............................7 Weiterhin ben tigt............................7 Einleitung..............................8 Grundsätzliche Bedienung der Fernsteuerung und des Modells..............10 Vor dem Flug.............................11 Testflug..............................17 Verhalten im „Failsafe“Fall ........................18 UnterspannungsAlarmierung........................19 Beschreibung der Blinksignale und T ne....................19 Technische Daten............................21 Anleitung DJI Phantom S e i t e | 3 www.Globeflight.de... -
Seite 4: Haftungsausschluß Und Warnhinweise
12. Nicht geeignete Wetterbedingungen. Dazu gehören Regen, Schnee, Hagel Gewitter oder stärkerer Wind, etc.. 13. Schäden oder Verletzungen, die bei Verwendung des Flugmodells unter einer der folgenden Bedingungen auftreten: Zusammenstoß, Feuer, Explosion, Überflutung, Lawinen, Erdbeben und andere Naturgewalten. Anleitung DJI Phantom S e i t e | 4 www.Globeflight.de... -
Seite 5: Vorsichtsmaßnahmen
Version des NAZA-M Bedienprogramms unterhalb der Version 2.0! 13. Die eingebauten Fahrtenregler (ESC) des PHANTOM unterstützen NUR drei LiPo-Zellen (3S). Bei Problemen bei der Inbetriebnahme wende Dich an die Fa. Globeflight, die einen kompetenten Partner der Fa. DJI darstellt. Anleitung DJI Phantom S e i t e | 5 www.Globeflight.de... -
Seite 6: Markenzeichen
20. Ausrangierte Akkus bergen eine potentielle Feuergefahr. Vor der Entsorgung muß der Akku vollständig entladen und die Anschlüsse mit Isolierband abgeklebt werden. 21. Vermeide jegliche Tiefentladung des Antriebsakkus. Dies führt zu Kapzitätverlust und kann im schlimmsten Fall zum Brand führen. Anleitung DJI Phantom S e i t e | 6 www.Globeflight.de... -
Seite 7: Lieferumfang
Phantom Lieferumfang Weiterhin benötigt Anleitung DJI Phantom S e i t e | 7 www.Globeflight.de... -
Seite 8: Einleitung
Stromversorgung für den Flug ◦ LED-Anzeige ◦ USB-Anschluß ◦ (im Batteriefach) Funktionen • ATTI.-/GPS ATTI.-Modus ◦ IOC-Modus (Intelligent Orientation Control) ◦ Erweiterter Fail-Safe-Modus ◦ Unterspannungs-Alarm (Akku-Warnung) ◦ Kamera-Halterung (für GoPro) • Startgewicht < 1000g • Anleitung DJI Phantom S e i t e | 8 www.Globeflight.de... - Seite 9 Anzahl übertragener Kanäle des Senders: 6 ◦ Reichweite: ca. 300 m ◦ Empfänger-Empfindlichkeit (1% PER): > -93dBm ◦ Leistungsaufnahme des Senders: < 20dBm ◦ Stromaufnahme/Spannung: 52 mA/6V ◦ Mignon-Batterie (Typ: AA) : 4 Stück benötigt ◦ Anleitung DJI Phantom S e i t e | 9 www.Globeflight.de...
-
Seite 10: Grundsätzliche Bedienung Der Fernsteuerung Und Des Modells
Phantom Grundsätzliche Bedienung der Fernsteuerung und des Modells Definitionen “Knüppel in Neutralstellung“ bzw. „Knüppel loslassen“ bedeutet, die Steuerhebel • befinden sich in ihrer Mittelstellung. Anleitung DJI Phantom S e i t e | 10 www.Globeflight.de... -
Seite 11: Vor Dem Flug
1. Bereite zunächst das Modell und die Propeller vor. 2. Beachte bei der Montage die Drehrichtung der Propeller. Die eingeprägte Rotationsmarkierung zeigt dabei nach oben. Die Drehrichtung muß mit der des Motors übereinstimmen (s. Bild). 3. Vergesse nicht, die Befestigungsmuttern anschließend sauber anzuziehen. Anleitung DJI Phantom S e i t e | 11 www.Globeflight.de... - Seite 12 Sorge dafür, daß sich das Kompassmodul im Flug nicht lösen kann und sicher • befestigt ist. Sollte das Landegestell mit montiertem Kompassmodul bei der Landung verformt • oder beschädigt worden sein, ersetzte es rechtzeitig. Das Kompassmodul ist weder wasser- noch ölbeständig. • Anleitung DJI Phantom S e i t e | 12 www.Globeflight.de...
- Seite 13 Flugmodus folgt jeweils ein 6-faches, gelbes Blinken der LED. Dies ist nötig, damit sich die eingebauten Sensoren zunächst stabilisieren können Fliege den PHANTOM erst, wenn das 6-malige, schnelle, gelbe Blinken nicht mehr angezeigt wird. Anleitung DJI Phantom S e i t e | 13 www.Globeflight.de...
- Seite 14 Kalibriere den Kompass vor dem ersten Einsatz, bzw. wenn sich der Einsatzort geändert hat. Halte die Einheit generell von (elektro-) magnetischen Feldern fern. Fehler bei der Kalibrierung deuten auf magnetische Interferenzen hin, die den Einsatz des Modells gefährden. Vermeide es, in einer solchen Umgebung zu fliegen. Anleitung DJI Phantom S e i t e | 14 www.Globeflight.de...
- Seite 15 Phantom Anleitung DJI Phantom S e i t e | 15 www.Globeflight.de...
-
Seite 16: Testflug
Achte auf den LED-Status zur Anzahl der erkannten GPS-Satelliten. Sollten diese für den Flug hier nicht ausreichen (LED blinkt zwei- oder dreimalig rot), wechsle in den ATTI-Modus. Verbessert sich der Satelliten-Empfang, kann in den GPS.-ATTI.-Modus zurückgeschaltet werden. Anleitung DJI Phantom S e i t e | 16 www.Globeflight.de... -
Seite 17: Verhalten Im „Failsafe"-Fall
8 Sekunden erkannt wurden und der Gas-Knüppel zum ersten mal aus seiner untersten Stellung nach vorne geschoben wird. Achte beim Start des Modells auf die Tatsache, daß der Kopter im Fehlerfall dorthin • zur Landung zurückkehren wird. Anleitung DJI Phantom S e i t e | 17 www.Globeflight.de... -
Seite 18: Unterspannungs-Alarmierung
Hält man den Gas-Knüppel trotzdem weiter nahe der oberen Endstellung, wird das Modell zu Sinken beginnen. Je nach Akkuzustand und der Umgebung unter dem Kopter droht hierbei der Verlust des Modells! Die Gier-, Roll- und Nick-Funktion kann dabei weiterhin gesteuert werden. Anleitung DJI Phantom S e i t e | 18 www.Globeflight.de... -
Seite 19: Beschreibung Der Blinksignale Und T Ne
Phantom Beschreibung der Blinksignale und Töne Blinksignale Weitere Ausgaben Anleitung DJI Phantom S e i t e | 19 www.Globeflight.de... -
Seite 20: Technische Daten
Phantom Kompass kalibrieren Technische Daten Anleitung DJI Phantom S e i t e | 20 www.Globeflight.de... - Seite 21 Phantom Änderungen vorbehalten. Anleitung DJI Phantom S e i t e | 21 www.Globeflight.de...
