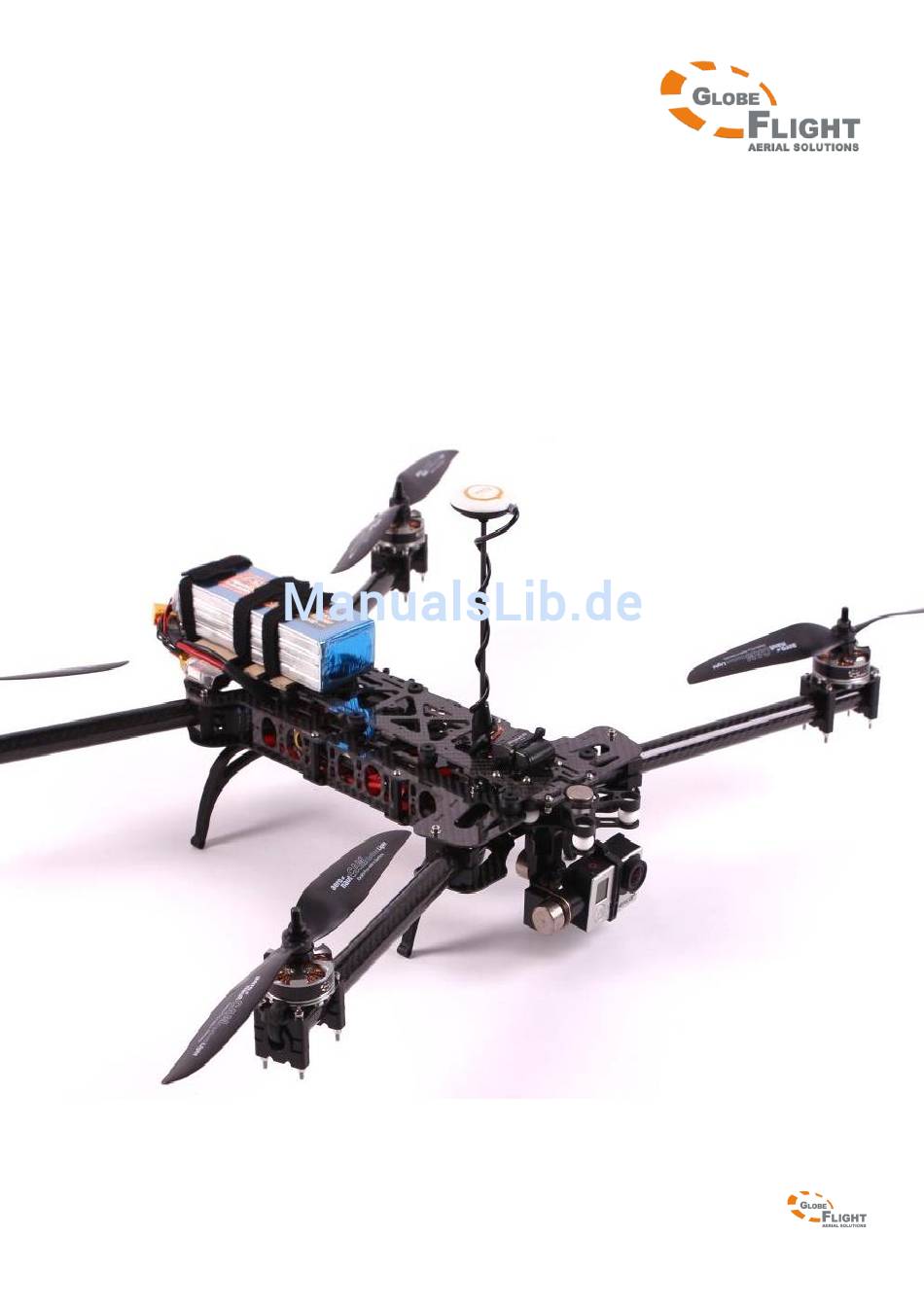

- Seite 1 Aufbauanleitung für Black Snapper L PRO Aufbauanleitung Black Snapper L Pro / Stand September 2014 Seite 1 von 16...
- Seite 2 Aufbauanleitung für Black Snapper L PRO Aufbau der Ausleger Im Bausatz sind jeweils zwei Ausleger mit unterschiedlichen Längen enthalten. Die kürzeren Ausleger werden im vorderen Teil des Kopters verbaut. Bei der Montage der Motoren bitte darauf achten, dass die Kabeldurchführung jeweils nach innen (zum Kopter) zeigen.
- Seite 3 Aufbauanleitung für Black Snapper L PRO Vor der Montage des Motors Endstück in das Rohr einpressen Die Motorkabel müssen erst komplett durch das Rohr geschoben und anschließend die Motorkabel mit einer gewinkelten Pinzette durch die seitliche Öffnung gefädelt werden. Zum Schutz der Kabel an der Austrittsöffnung bitte Schrumpfschlauch verwenden. Bitte achten Sie darauf das Material des Auslegers nicht zu erhitzen.
- Seite 4 Aufbauanleitung für Black Snapper L PRO Übersicht der zu verbauenden Komponenten Seite 4 von 16...
- Seite 5 Aufbauanleitung für Black Snapper L PRO Einbau der Regler, Naza V2 PMU, Zenmuse GCU in das Frame und Löten des Kabelbaums Bitte achten Sie darauf, die Regler und Reglerkabel exakt wie auf dem Bild zu positionieren. Zusätzlich sichern Sie die Kabel des Reglers mit einem Kabelbinder an der untere Rahmenplatte durch die dafür vorgesehene Bohrung.
- Seite 6 Aufbauanleitung für Black Snapper L PRO Stecker je nach Größe erst anlöten wenn Kabelbaum: das Kabel durch den Rahmen geführt ist Power Molex (Video Sender) BEC-Stecker (Reserve) BEC-Stecker (Reserve) Seite 6 von 16...
- Seite 7 Aufbauanleitung für Black Snapper L PRO Einbau der NAZA V2 und des Empfängers in den Rahmen Vor dem Einbau von Empfänger und Naza V2 sollten die Verbindungskabel zwischen den beiden einmal angesteckt werden, um bei der Positionierung den richtigen Abstand einzuhalten.
- Seite 8 Aufbauanleitung für Black Snapper L PRO Prüfung der Motoren bezüglich Drehrichtung Die Ausleger ohne Propeller an das Frame anlegen und die drei Motorkabel sowie das Kontrollkabel des Regler verbinden. Die Motoren müssen dafür fixiert aufrecht stehen und es darf nichts Loses in Ihrem Umkreis liegen.
- Seite 9 Aufbauanleitung für Black Snapper L PRO Prüfung der Motoren bezüglich Drehrichtung Nun können die fixierten Motoren mit einem kurzen Tastenklick auf „M1-M4“ aktiviert werden. Sollte die Drehrichtung nicht mit der Vorgabe im Assistenten übereinstimmen, tauschen Sie einfach zwei beliebige der drei Kabel zwischen Motor und Regler.
- Seite 10 Aufbauanleitung für Black Snapper L PRO Einbau der Ausleger und Zusammenbau des Rahmens – Schematische Darstellung: - Vor dem weiteren Zusammenbau sollten alle Komponenten auf Updates geprüft werden Seite 10 von 16...
- Seite 11 Aufbauanleitung für Black Snapper L PRO Einbau der Ausleger und Schließen des Rahmens Das Rohr sollte mit dem Endstück der Schnapper plan abschließen. Beim Ausrichten zuerst das Rohr drehen bis die Kabelöffnung in etwa mittig zum Regler zeigt, bzw. so dass sich die Kabel nicht gegenseitig quetschen.
- Seite 12 Aufbauanleitung für Black Snapper L PRO Es wird empfohlen, das GPS Kabel an der Durchführung durch ein Stück Schrumpfschlauch gegen Beschädigung schützen. Wie weit Gimbalkreuz und Akkuverlängerung nach innen oder nach außen geschoben werden müssen, zeigt sich erst, wenn der Kopter komplett montiert ist und ausbalanciert wird. Die Schrauben werden deshalb vorerst nur leicht angezogen.
- Seite 13 Aufbauanleitung für Black Snapper L PRO Wenn der Rahmen geschlossen ist, muss der Kopter samt befestigtem Akku ausgewogen werden. Dazu wird der Akku und das Gimbal so lange verschoben, bis sich der Schwerpunkt an der korrekten Position befindet. Danach können Gimbal und Akkuplatte endgültig verschraubt werden.
- Seite 14 1053 GPS-Halter klappbar Alu/Carbon im Set 0959 Lipo Saver mit Spannungsanzeige und Alarm 1676 Black Snapper L PRO - DJI Zenmuse H3 3D Montageadapter CFK 1218 Black Snapper - Akkuplattenverlängerung für leichte Akkus 1123 GoPro Hero3 oder Hero4 Seite 14 von 16...
- Seite 15 Aufbauanleitung für Black Snapper L PRO Werkzeugliste Mit folgendem Werkzeug lässt sich der Aufbau effizient durchführen: Heißluft-Föhn oder Micro Blazer / Spitzzange / Schere / Schraubenzieher Schlitz 2mm / Imbus 1,5; 2; 2,5mm / Schraubendreher Imbus 2mm / Steckschlüssel . 5,5mm / Gabelschlüssel 5,5mm & 10mm / Lötstation mit unterschiedlichen Lötspitzen / Pinzetten Gewinkelt;...
- Seite 16 Aufbauanleitung für Black Snapper L PRO Beispielwerte für die Naza V2 Settings Seite 16 von 16...
