S1000
Montage der Ausleger
1. Prüfen der Ausleger
- Überprüfen Sie die Propeller auf Risse.
- Vergewissern Sie sich, dass die Motoren sicher befestigt sind und frei drehen können.
- Montieren Sie die Ausleger mit den roten Propellerabdeckungen an M1 und M2, um die Vorderseite des
S1000 zu markieren.
- Beachten Sie die Markierungen CW und CCW an den Auslegern. CCW-Ausleger werden an den Haupt-
rahmenpositionen M1, M3, M5 und M7 befestigt, CW-Ausleger an den Positionen M2, M4, M6 und M8.

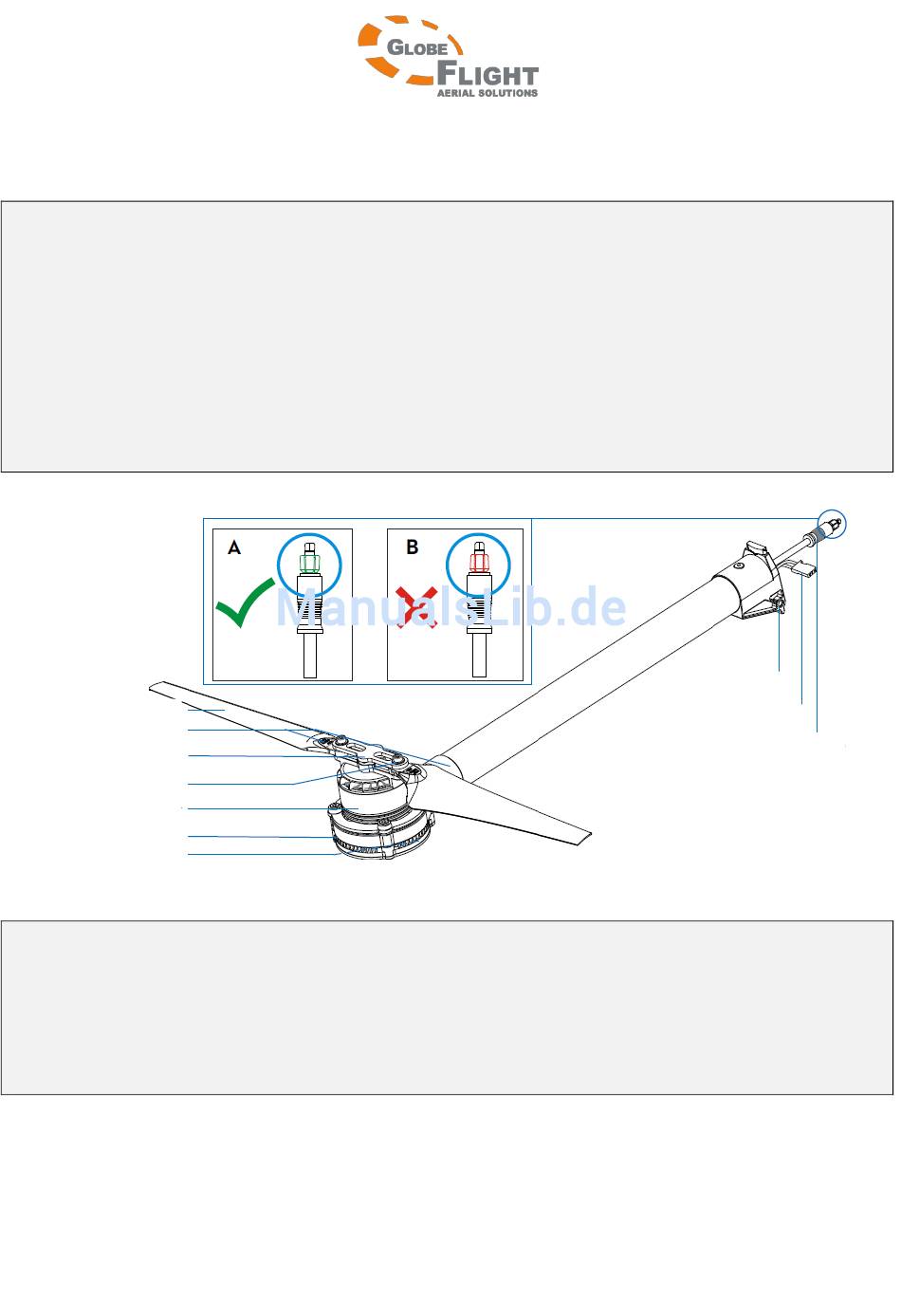

- Prüfen Sie die Stecker für die Stromversorgung der Ausleger. In Abbildung A sehen Sie den Stecker in
korrektem Zustand, Abb. B zeigt einen deformierten Stecker. Ersetzen Sie den Stecker, falls er z.B. zu stark
verformt ist und sich nicht mehr abziehen oder einstecken lässt.
Propeller
CW/CCW Markierung
Abdeckung
Schraube
Motor
Regler
LED*
2. Führen Sie den Auslegerarm senkrecht in die Aufnahme des Hauptrahmens ein.
3. Richten Sie die Bohrungen des Auslegers und der Aufnahme zueinander aus.
4. Führen Sie die Schraube M4x35 von der rechten Seite durch die Bohrungen, da sich das Gewinde auf der linken
Seite der Aufnahme befindet. Ziehen Sie die Schraube ausreichend fest, achten Sie aber darauf dass sich der Aus-
leger nicht zu schwergängig bewegen lässt. Verwenden Sie Sicherungslack, um ein Lockern der Schraube zu ver-
meiden.
Deutsche Übersetzung DJI S1000
www.globe-flight.de
Schraubenaufnahme
Regler-Signalkabel
Stromversorgungskabel
*Die LED leuchtet, sobald die Motoren starten.
S e i t e |
10
