C–6
25
22

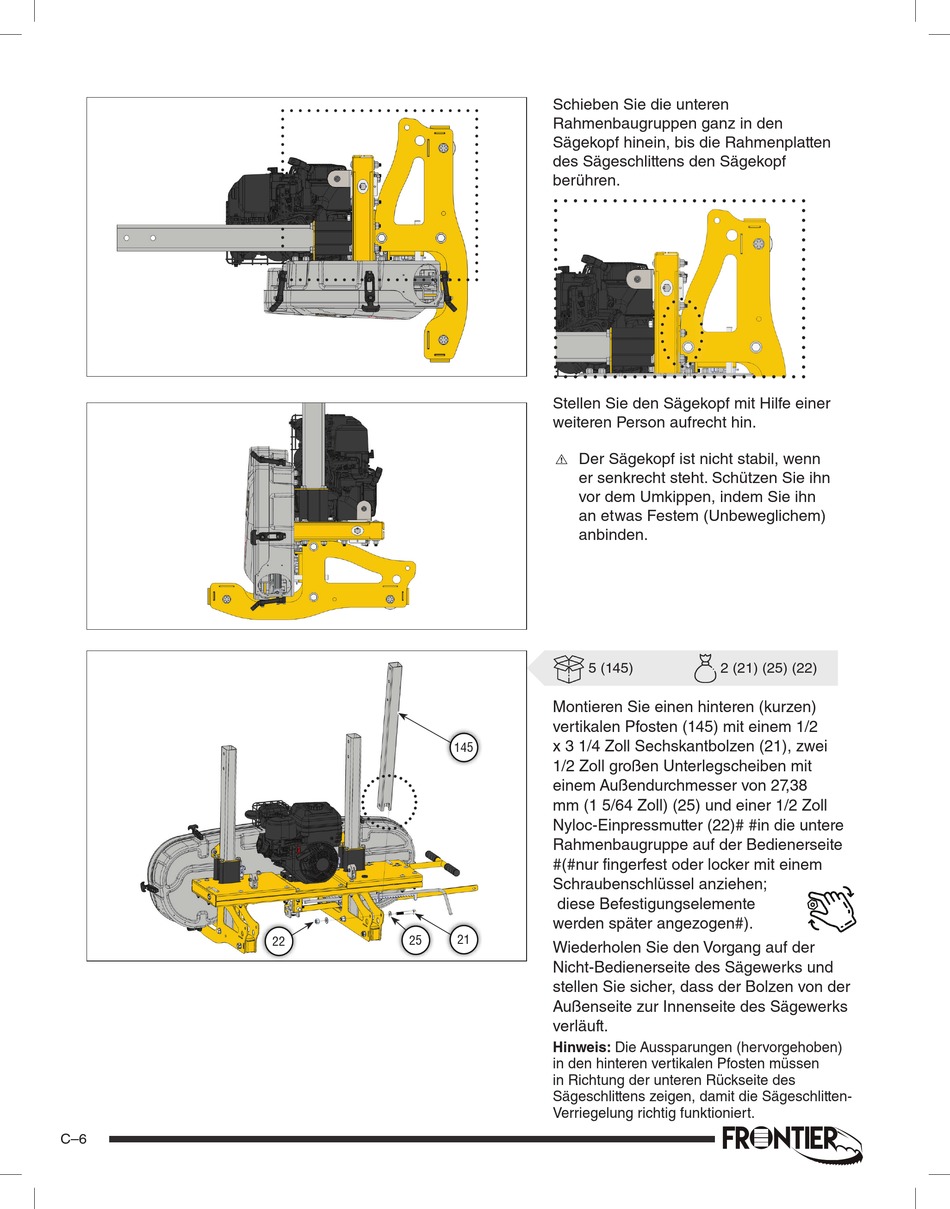

Schieben Sie die unteren
Rahmenbaugruppen ganz in den
Sägekopf hinein, bis die Rahmenplatten
des Sägeschlittens den Sägekopf
berühren.
Stellen Sie den Sägekopf mit Hilfe einer
weiteren Person aufrecht hin.
Der Sägekopf ist nicht stabil, wenn
A
er senkrecht steht. Schützen Sie ihn
vor dem Umkippen, indem Sie ihn
an etwas Festem (Unbeweglichem)
anbinden.
5 (145)
Montieren Sie einen hinteren (kurzen)
vertikalen Pfosten (145) mit einem 1/2
x 3 1/4 Zoll Sechskantbolzen (21), zwei
145
1/2 Zoll großen Unterlegscheiben mit
einem Außendurchmesser von 27,38
mm (1 5/64 Zoll) (25) und einer 1/2 Zoll
Nyloc-Einpressmutter (22)# #in die untere
Rahmenbaugruppe auf der Bedienerseite
#(#nur fingerfest oder locker mit einem
Schraubenschlüssel anziehen;
diese Befestigungselemente
werden später angezogen#).
21
Wiederholen Sie den Vorgang auf der
Nicht-Bedienerseite des Sägewerks und
stellen Sie sicher, dass der Bolzen von der
Außenseite zur Innenseite des Sägewerks
verläuft.
Hinweis: Die Aussparungen (hervorgehoben)
in den hinteren vertikalen Pfosten müssen
in Richtung der unteren Rückseite des
Sägeschlittens zeigen, damit die Sägeschlitten-
Verriegelung richtig funktioniert.
2 (21) (25) (22)
