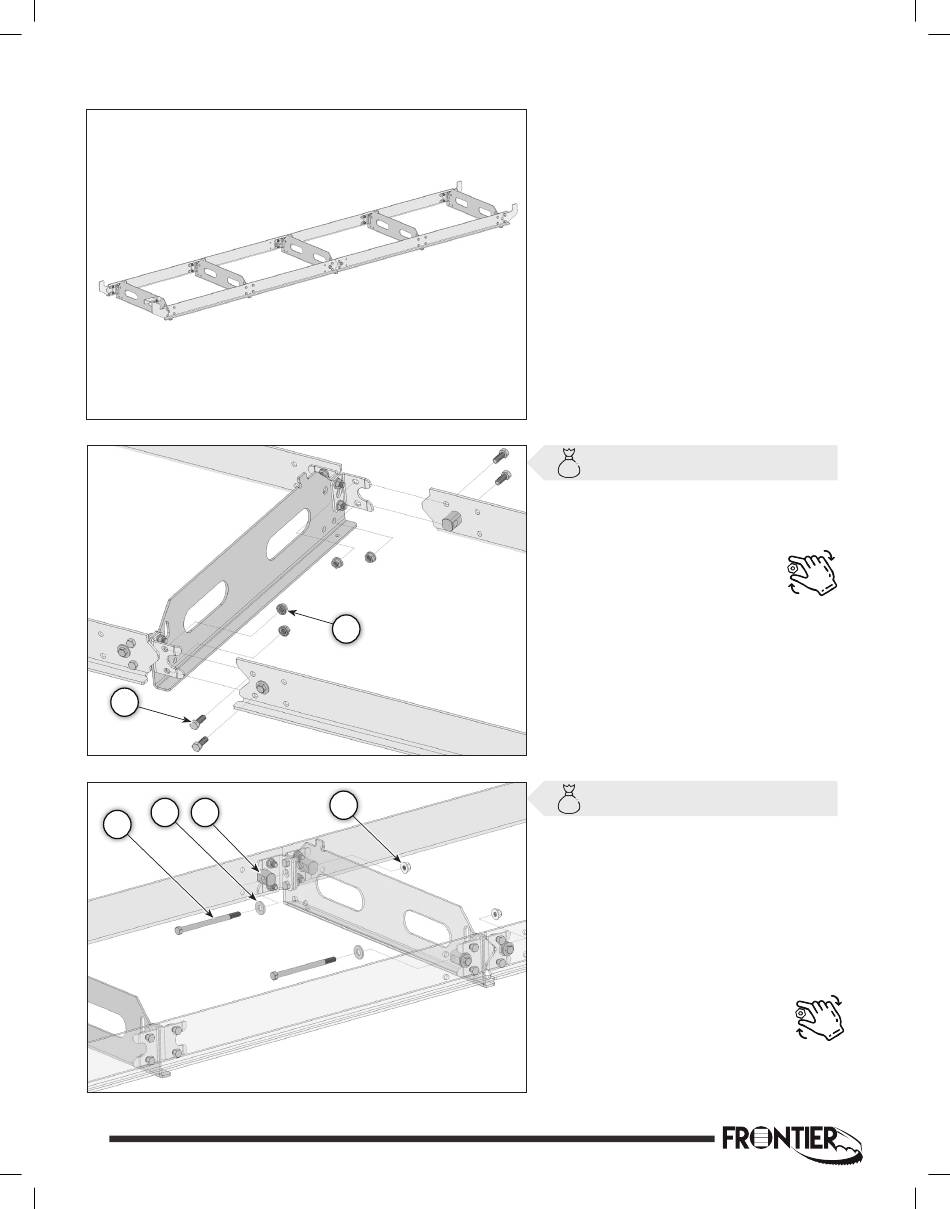

Hinweis: Es wird empfohlen, die
Schienenstücke einige Zentimeter
über einem festen und ebenen Boden
zusammenzubauen.
1 (7) (16)
Bauen Sie die beiden Schienenstücke
mit vier 3/8 x 1 Zoll Sechskantschrauben
(7) und vier 3/8 Zoll geflanschten
Muttern (16) zusammen (nur
fingerfest anziehen; diese
Befestigungselemente werden
später angezogen).
Hinweis: Wenn Sie eine oder mehrere
Schienenverlängerungen gekauft haben,
montieren Sie diese jetzt zwischen diesen
beiden Schienenstücken. Einzelheiten finden
Sie im Abschnitt „Schienenverlängerung
1,5 m (5 Fuß)" im Kapitel „Optionale
Anbaugeräte und Zubehör" .
1 (15) (17)
11 (19)
Führen Sie einen 3/8 x 5 1/2 Zoll
Sechskantbolzen (15) in eine 3/8 Zoll
Unterlegscheibe (19) und dann in beide
Schienenaufnahmebolzen (140) auf
der Nichtbedienerseite der Schienen.
Befestigen Sie diesen Bolzen mit einer
3/8 Zoll geflanschten Nyloc-Muttern (17)
(nur fingerfest oder locker mit einem
Schraubenschlüssel anziehen; diese
Befestigungselemente werden
später angezogen).
Wiederholen Sie den gleichen Vorgang
auf der Bedienerseite der Schienen.
