Einbau und Einstellung der Schnitttiefen-Skala

D–32

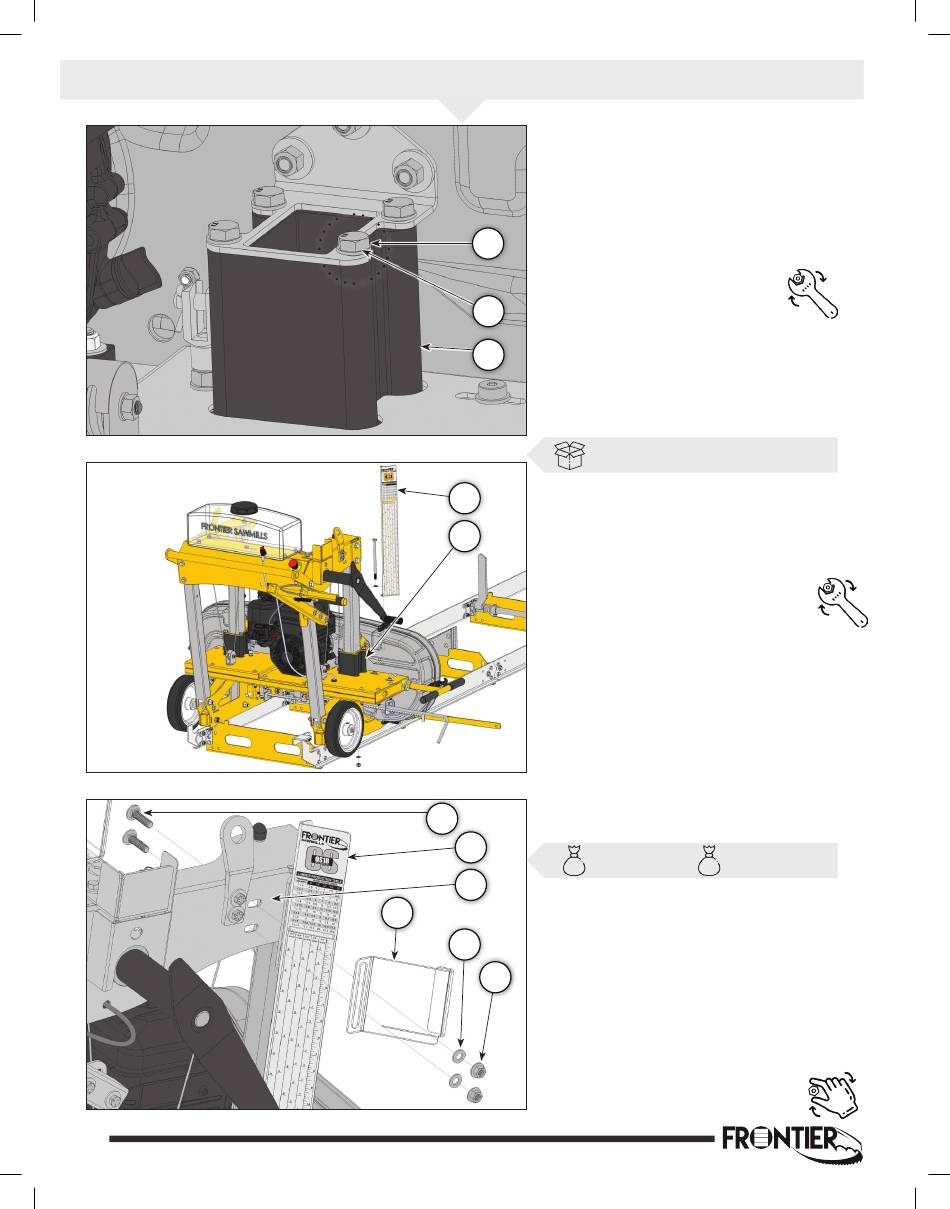

Entfernen Sie den M10 x 180 mm
Sechskantbolzen (117) (in der Abbildung
hervorgehoben; der Bolzen befindet
sich im vertikalen Führungsblock auf
der Bedienerseite (143)), die beiden
M10 Unterlegscheiben mit einem
117
Außendurchmesser von 20 mm
(108) und die M10 Nyloc-
Einpressmutter (107) (nicht
abgebildet). Der Bolzen hinter
108
dem zu entfernenden Bolzen
kann ebenfalls gelockert werden, um
143
den nächsten Schritt vorzubereiten.
Befestigen Sie die Schnitttiefenskala (63)
63
mit dem M10 x 180 mm Sechskantbolzen,
den beiden M10 Unterlegscheiben und
143
der M10 Nyloc-Einpressmutter, die im
vorherigen Schritt entfernt wurden.
Ziehen Sie alle acht M10 x 180 mm
Sechskantbolzen in den vertikalen
Führungsblöcken (143) an (nicht zu fest
anziehen, da sich der Sägekopf bei leicht
gelockerten Bolzen leichter an den vertikalen
Pfosten auf und ab bewegen kann).
Hinweis: Die Schnitttiefenskala ist so
konzipiert, dass sie sich um den zuvor
entfernten Bolzen dreht und um den anderen
Bolzen herum einhakt. Sollten Probleme beim
Einhaken der Schnitttiefenskala auftreten,
entfernen Sie diesen Bolzen und bringen
Sie ihn ebenfalls wieder an, nachdem die
113
Schnitttiefenskala eingebaut wurde.
63
159
Bringen Sie die feste Schnitttiefenskala
(64) an der bedienerseitigen
64
Windenendplatte (159) an (indem Sie die
108
starke Biegung um die Schnitttiefenskala
(63) herumführen). Verwenden Sie
106
dazu zwei M10 x 40 mm Schlossbolzen
(113), zwei M10 Unterlegscheiben
mit einem Außendurchmesser von 20
mm (108) und zwei M10 geflanschte
Muttern (genormte Flansche) (106)
(nur fingerfest anziehen; diese
Befestigungselemente werden
später angezogen).
4 (63)
10 (64)
FRON 4 (113) (108) (106)
