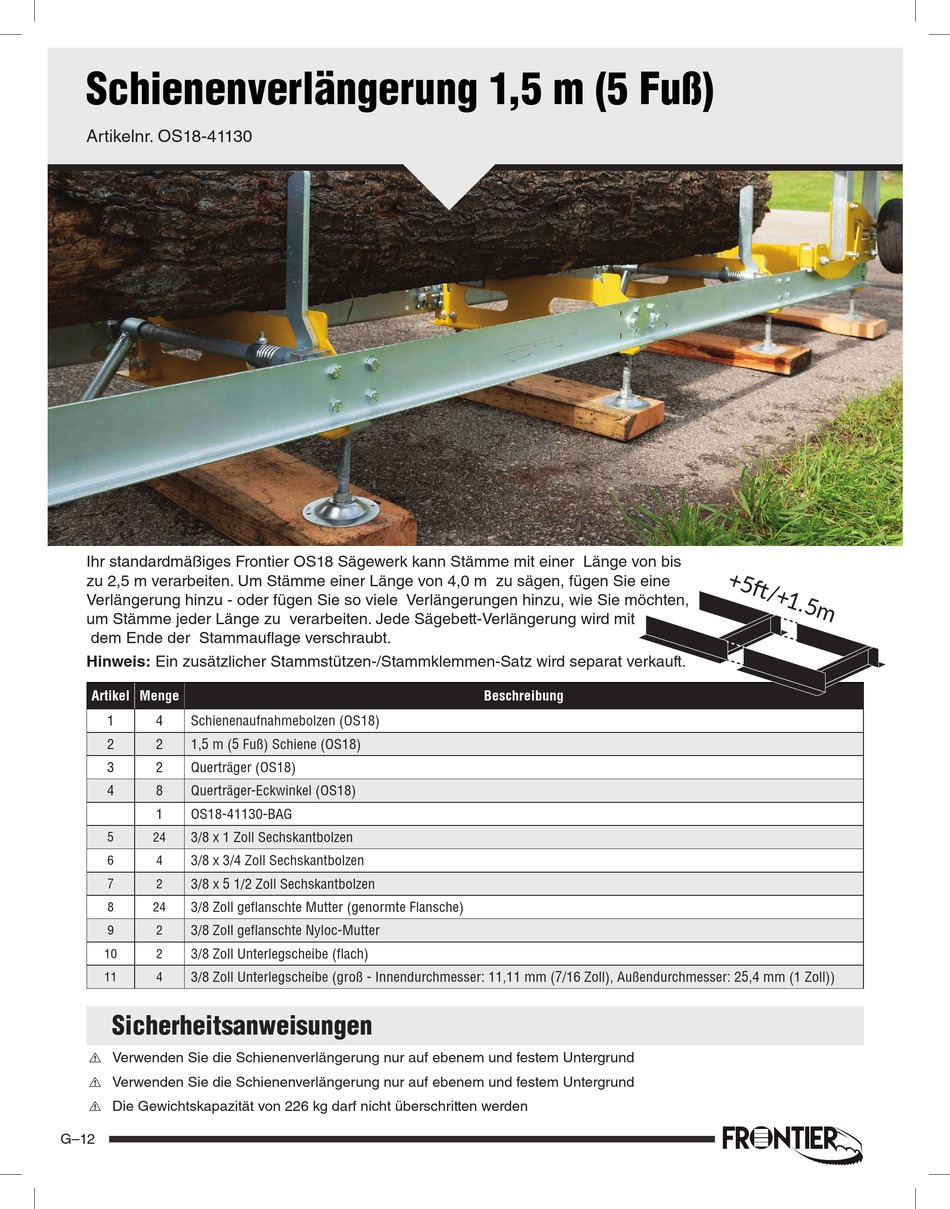

Schienenverlängerung 1,5 m (5 Fuß)
Artikelnr. OS18-41130
Ihr standardmäßiges Frontier OS18 Sägewerk kann Stämme mit einer Länge von bis
zu 2,5 m verarbeiten. Um Stämme einer Länge von 4,0 m zu sägen, fügen Sie eine
Verlängerung hinzu - oder fügen Sie so viele Verlängerungen hinzu, wie Sie möchten,
um Stämme jeder Länge zu verarbeiten. Jede Sägebett-Verlängerung wird mit
dem Ende der Stammauflage verschraubt.
Hinweis: Ein zusätzlicher Stammstützen-/Stammklemmen-Satz wird separat verkauft.
Artikel Menge
1 4 Schienenaufnahmebolzen (OS18)
2 2 1,5 m (5 Fuß) Schiene (OS18)
3 2 Querträger (OS18)
4 8 Querträger-Eckwinkel (OS18)
1 OS18-41130-BAG
5 24 3/8 x 1 Zoll Sechskantbolzen
3/8 x 3/4 Zoll Sechskantbolzen
6 4
3/8 x 5 1/2 Zoll Sechskantbolzen
7 2
3/8 Zoll geflanschte Mutter (genormte Flansche)
8 24
3/8 Zoll geflanschte Nyloc-Mutter
9 2
3/8 Zoll Unterlegscheibe (flach)
10 2
3/8 Zoll Unterlegscheibe (groß - Innendurchmesser: 11,11 mm (7/16 Zoll), Außendurchmesser: 25,4 mm (1 Zoll))
11 4
Sicherheitsanweisungen
A Verwenden Sie die Schienenverlängerung nur auf ebenem und festem Untergrund
A Verwenden Sie die Schienenverlängerung nur auf ebenem und festem Untergrund
A Die Gewichtskapazität von 226 kg darf nicht überschritten werden
G–12
