Clemco A200 Bedienungsanweisung Seite 29

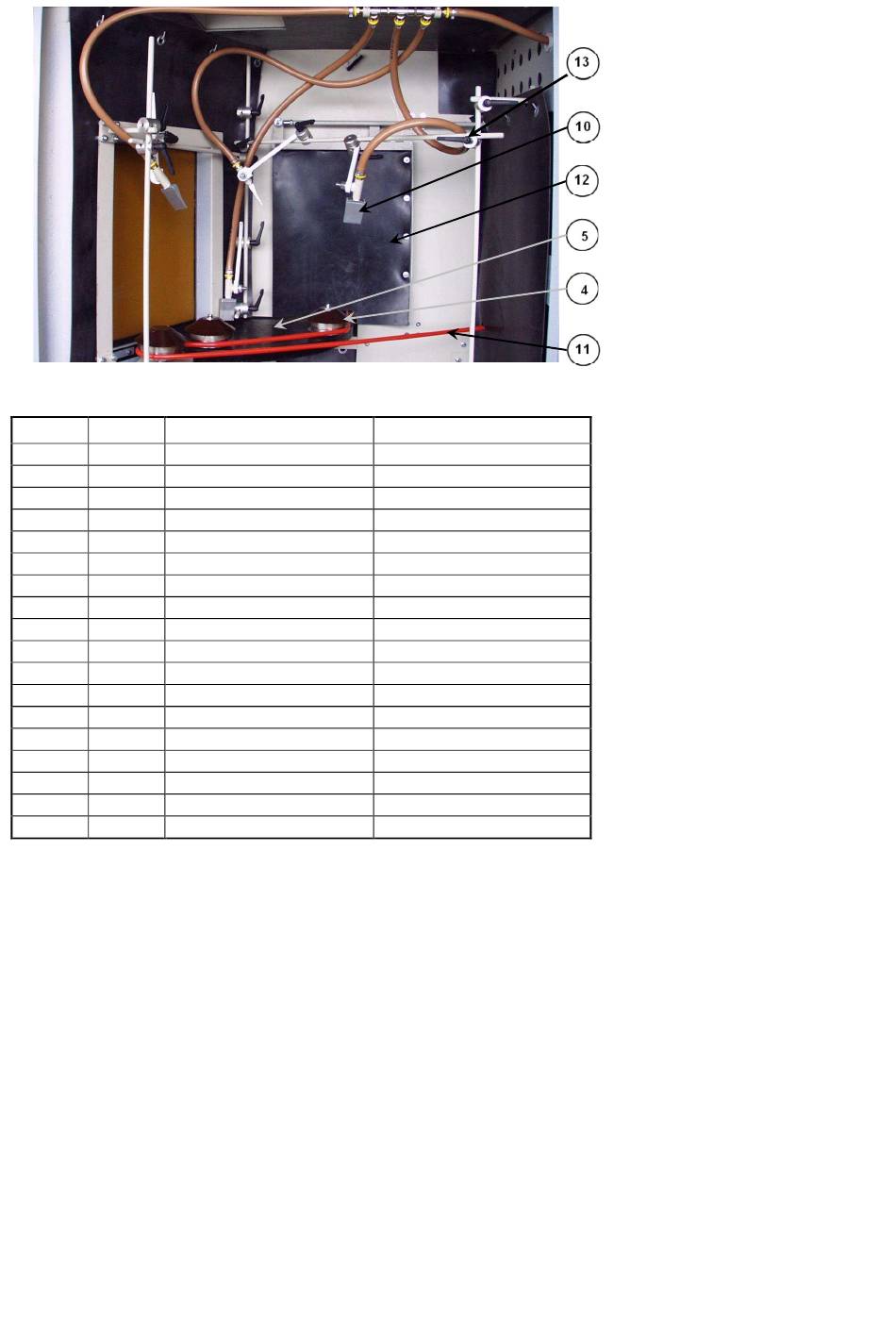

Bild 11: Abblasbereich in A200-Kabine / Blow off section in A200 Cabinet
Pos.-Nr.: Art. Nr. Bezeichnung
1 - / - Gehäuse
2 G1099-4 Werkstücktüre mit Führung
3 100819 Pneumatikzylinder
4 100799 Satellit
5 See 7.2 Drehteller
6 - / - Takt-Taster für Taktprozesse
7 See 7.12 Elektroschaltschrank
8 G1099-1-5 Lufteinlass
G1099-12-1 Zuluftlabyrinth
9 11875Z Türschließer
10 See 7.8 Abblaseinheit
11 100807 Rundriemen
12 G1099-15 Schwenktür (Option)
o. Abb. Fransenvorhang (Standard)
G1099-11-10
13 99868Z Spanngelenk
14 TA06073-14 Oszillator (Option)
15 27185Z Sicherheitselement Werkstücktüren
16 100911 Elektrischer Türkontakt
Description
Cabinet
Doors
Cylinder
Satellite
Turntable
Push button for process
Electrical panel
Inflow ventilation shaft
Inflow ventilation labyrinth (option)
(bei Option Schallschutz)
Door latch
Blast off station
Belt
Swing-door (option)
Rubber-curtain (standard)
Clamp
Oscillator (option)
Safety device for doors
Electrical safety switch for door
