4.7.3
Strahlmittel auswechseln / Zyklon entleeren
(1).Hauptschalter auf „ON.
(2) Strahlmittel und Schmutz aus allen Ecken der Kabine in den Trichter kehren / blasen.
(3) Eimer unter den Zyklon stellen und Blindstopfen am Trichter öffnen.
(4) Strahlmittel fliest in den Behälter. Bei Verstopfung Zyklontür öffnen und Abfluss reinigen.
(5) Zyklontür schließen und Blindstopfen wieder einschrauben.
4.7.4
Auswechseln der Glasscheibe
Pos.-Nr.: Art. Nr.
Bezeichnung
1
12436Z
Dichtköder
2
12435Z
Dichtung
3
- / -
Platz für Dichtköder
4
- / -
Kabinenwand (passt in schmalen Schlitz) Cabinet wall (fits into narrow slit)
5
12176Z
Einziehwerkzeug
7
12212Z
Glasscheibe (passt in den breiten Schlitz) View window (fits into wide slit)
(1) Den Köder aus der Dichtung ziehen.
(2) Die Scheibe von innen (aus der Kabine) nach außen drücken und entfernen.
(3) Eine neue Dichtung einziehen, wobei die Nut für den Köder nach außen zeigen muss.
(4) Die Scheibe in die dafür vorgesehene Nut eindrücken.
(5) Einziehen des Köders mit Einziehwerkzeug. Dabei ist darauf zu achten, dass das Ende von Köder und
Dichtung nicht zusammenfällt.

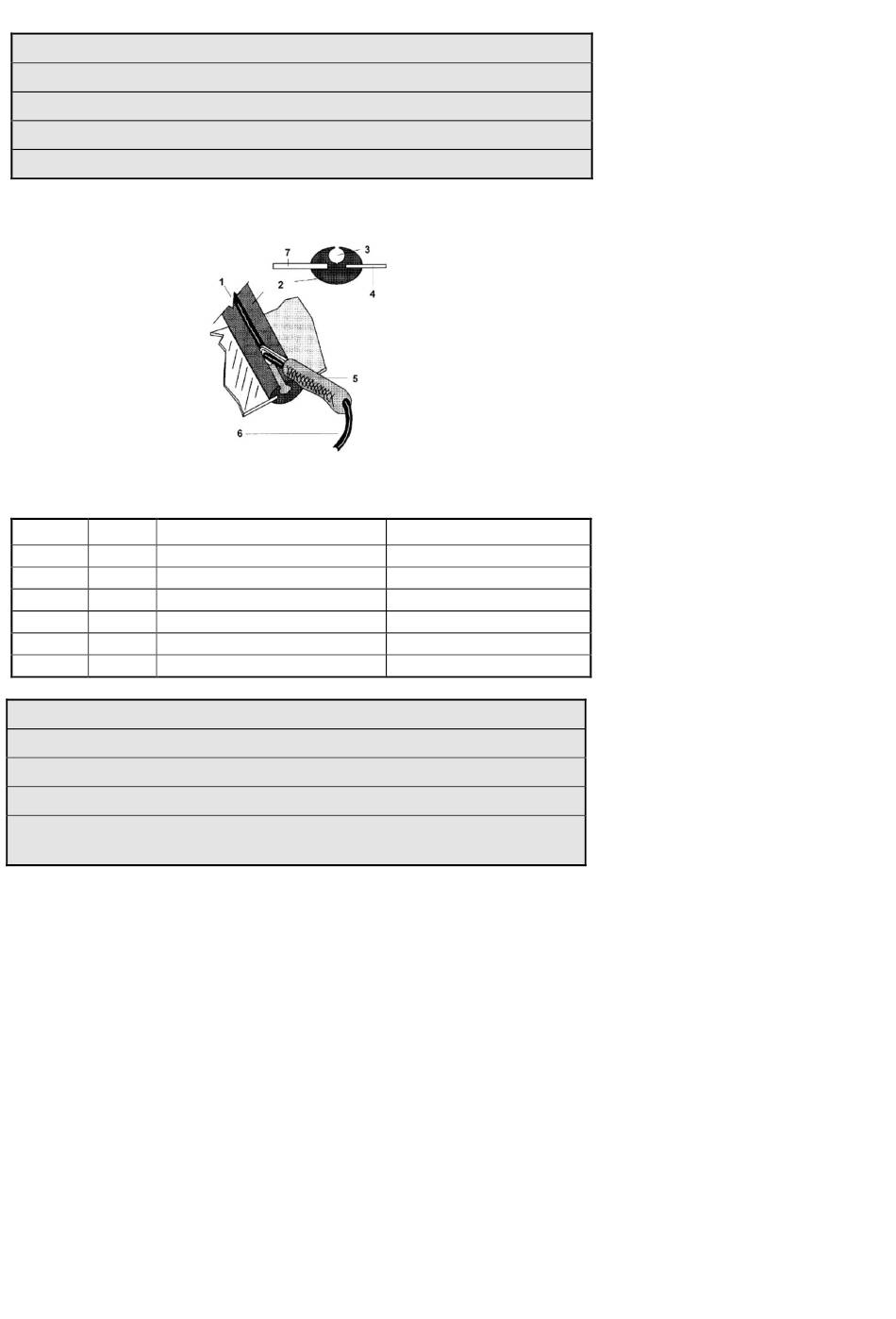

Bild 8: Köder einziehen
Description
Filler strip
Molding
Place for filler strip
Window tool
