DMX512-Steuergerät anschließen
Das Gerät verfügt über 3-polige XLR-Anschlüsse für den DMX-Anschluss.
• Verbinden Sie den Ausgang Ihres Controllers mit dem DMX-Eingang DMX IN des Geräts über ein DMX-Kabel.
• Verbinden Sie den DXM-Ausgang DMX OUT des Geräts mit dem DMX-Eingang des nächsten Geräts in der
Kette. Verbinden Sie immer einen Ausgang mit dem Eingang des nächsten Geräts bis alle Geräte ange-
schlossen sind.
• Am letzten Gerät muss die DMX-Leitung durch einen Abschlusswiderstand abgeschlossen werden. Dazu wird
ein XLR-Stecker in den DMX-Ausgang am letzten Gerät gesteckt, bei dem zwischen Signal (–) und Signal (+) ein
120-Ω-Widerstand eingelötet ist.
• Ab einer Kabellänge von 300 m oder nach 32 angeschlossenen DMX-Geräten sollte das Signal mit Hilfe eines
DMX-Aufholverstärkers verstärkt werden, um eine fehlerfreie Datenübertragung zu gewährleisten.
QuickDMX-Funkempfänger verwenden
Das Gerät verfügt über einen weiteren DMX-Eingang für einen QuickDMX-Empfänger (separat erhältliches
Zubehör). Über diesen Anschluss lässt sich ein DMX-Steuersignal drahtlos auf das Gerät übertragen. Der
Anschluss ist als USB-Buchse ausgeführt, die die benötigte Betriebsspannung von 5 V für den Empfänger zur
Verfügung stellt. Durch den Einsatz der QuickDMX-Funkstrecke entfällt die aufwändige Verkabelung zwischen
dem DMX-Controller und der Nebelmaschine.
DMX-Funktionen
Bei Betrieb mit einem DMX-Controller belegt die Nebelmaschine einen DMX-Kanal.
Kanal
1
Einstellen der DMX-Startadresse

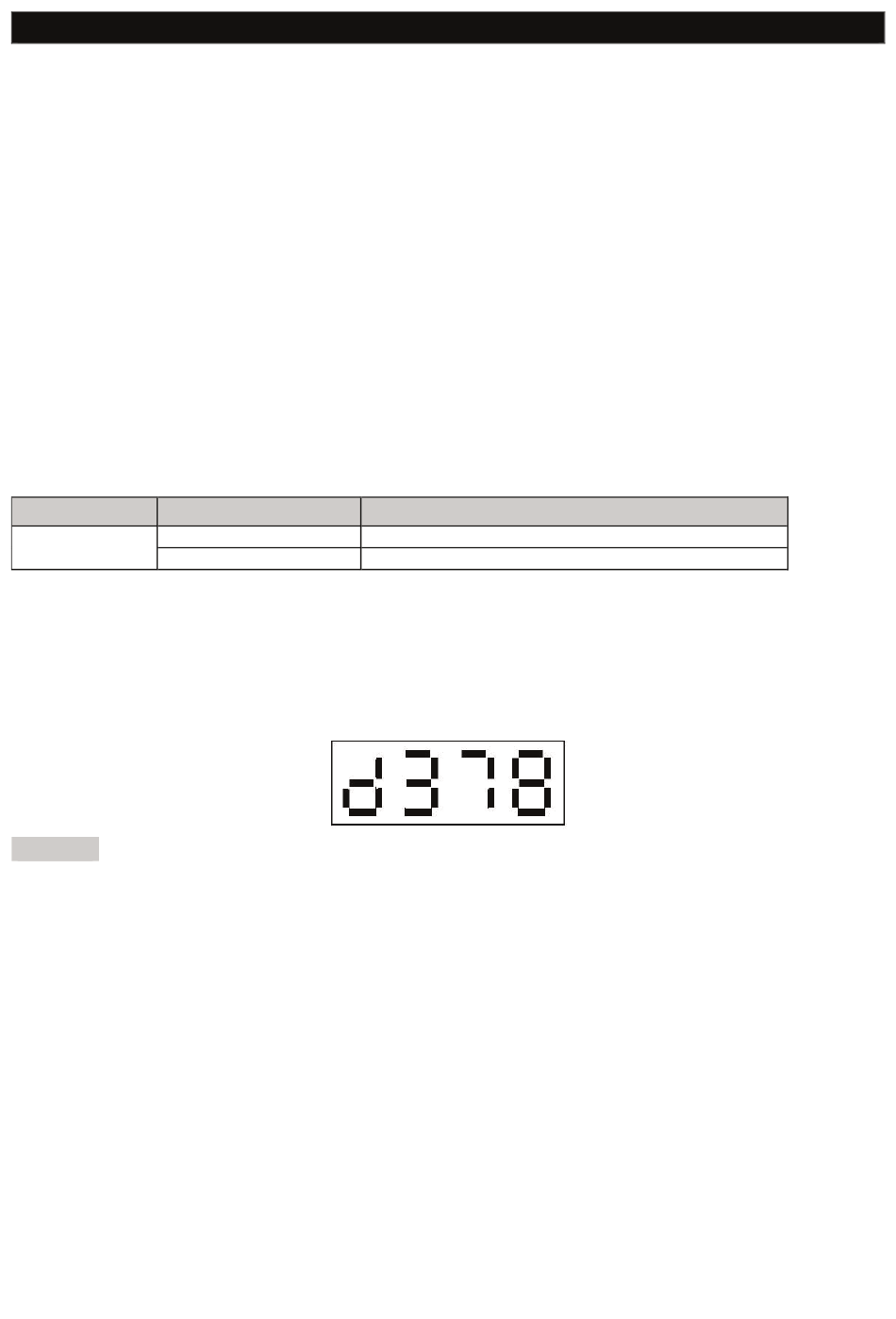

Wenn das Gerät mit einem DMX-Signal angesteuert wird, wechselt es in den DMX-Betrieb und das Display zeigt
die aktuelle DMX-Startadresse an. Damit das Steuersignal richtig an das Gerät adressiert wird, muss es auf die
DMX-Startadresse eingestellt werden, die am DMX-Controller für das Gerät vorgesehen ist. Verwenden Sie die
Tasten ▲ und ▼ zum Einstellen der Adresse zwischen 001 und 512. Sie können das Gerät jetzt mit Ihrem
Controller ansteuern.
Hinweis
• Bitte vergewissern Sie sich, dass sich die Steuerkanäle nicht mit anderen Geräten überlappen, damit das Gerät
korrekt und unabhängig von anderen Geräten in der DMX-Verbindung funktioniert. Werden mehrere Geräte auf
eine Adresse definiert, arbeiten sie synchron.
DMX-BETRIEB
DMX-Wert
0–10
11–255
Funktion
kein Nebelausstoß
Nebelausstoß in 3 Stufen (zunehmend)
8 • DE
