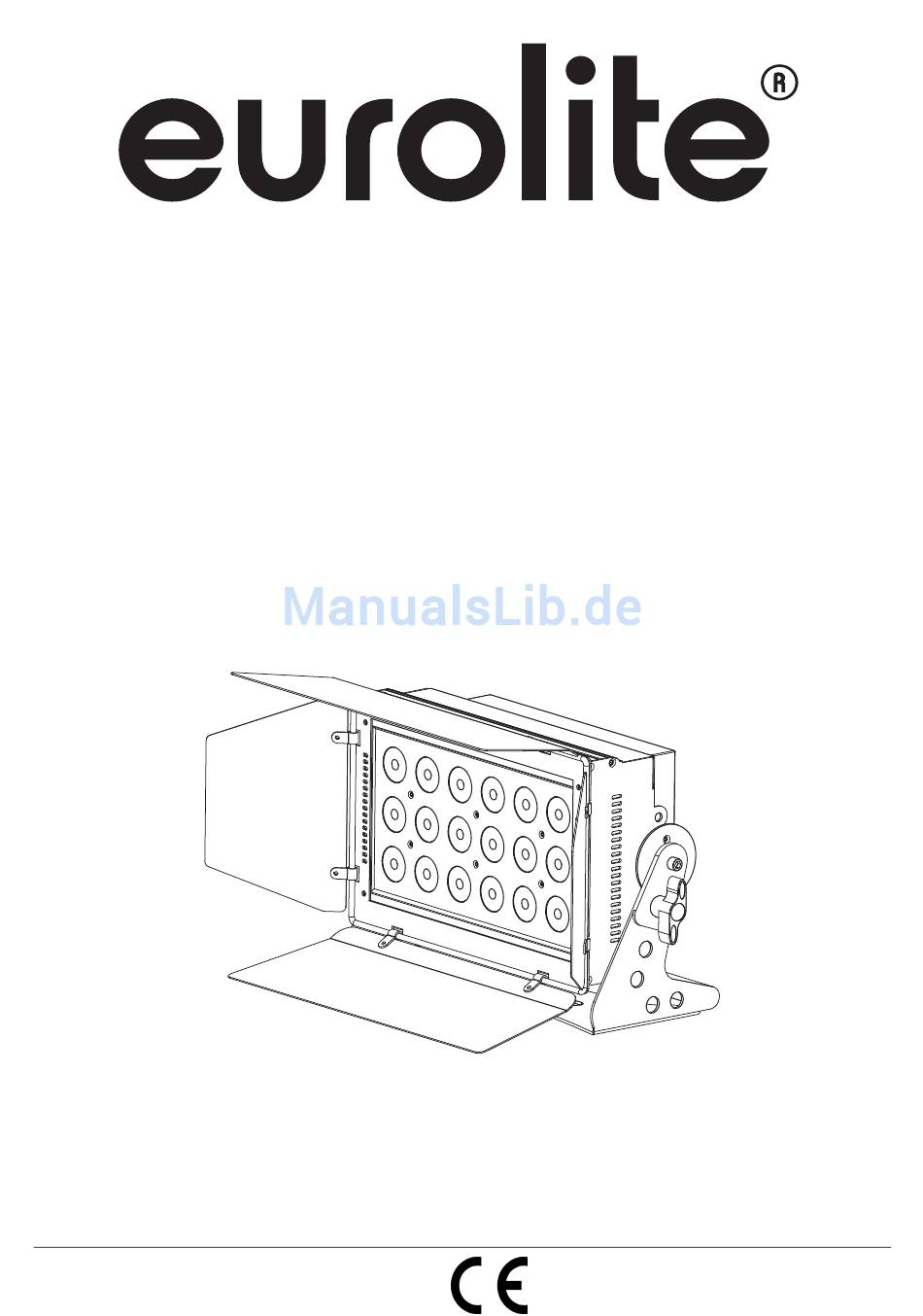

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL LED CLS-20 HCL Flood Light Für weiteren Gebrauch aufbewahren! © Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Seite 2: Inhaltsverzeichnis
Diese Bedienungsanleitung gilt für die Artikelnummer 51913887 This user manual is valid for the article number 51913887 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/35 00087858.DOC, Version 1.0... -
Seite 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE LED CLS-20 HCL entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Seite 4 Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung. Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt.
-
Seite 5: Bestimmungsgemäße Verwendung
BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Produkt ist für den Anschluss an 100-240 V, 50/60 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. Dieses Gerät ist für professionelle Anwendungen, z. B. auf Bühnen, in Diskotheken, Theatern etc. vorgesehen. -
Seite 6: Gerätebeschreibung
Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten sind. Der Serienbarcode darf niemals vom Gerät entfernt werden, da ansonsten der Garantieanspruch erlischt. Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt. -
Seite 7: Installation
(6) Spannungsversorgungseingang (7) Sicherungshalter (8) Lüftergitter (9) 3-poliger DMX-Eingang (10) 5-poliger DMX-Eingang (11) Mode-Taste (12) Enter-Taste (13) Up-Taste (14) Down-Taste (15) Display (16) 3-poliger DMX-Ausgang (17) 5-poliger DMX-Ausgang (18) Spannungsversorgungsausgang INSTALLATION Montage Das Gerät kann direkt auf den Boden gestellt werden oder in jeder möglichen Position im Trussing installiert werden, ohne seine funktionellen Eigenschaften zu verändern. - Seite 8 WICHTIG! ÜBERKOPFMONTAGE ERFORDERT EIN HOHES MAß AN ERFAHRUNG. Dies beinhaltet (aber beschränkt sich nicht allein auf) Berechnungen zur Definition der Tragfähigkeit, verwendetes Installations- material und regelmäßige Sicherheitsinspektionen des verwendeten Materials und des Gerätes. Versuchen Sie niemals, die Installation selbst vorzunehmen, wenn Sie nicht über eine solche Qualifikation verfügen, sondern beauftragen Sie einen professionellen Installateur.
-
Seite 9: Anschluss An Den Dmx-512 Controller
Im Master-/Slave-Betrieb lassen sich mehrere Geräte synchronisieren, die dann von einem Master-Gerät gesteuert werden. An der Rückseite des EUROLITE LED CLS-20 HCL befindet sich eine XLR-Einbaubuchse (DMX Out) und ein XLR-Einbaustecker (DMX In), über die sich mehrere Geräte miteinander verbinden lassen. -
Seite 10: Anschluss Ans Netz
An der Rückseite der Geräte befindet sich eine Einbaubuchse (Power Out). Verbinden Sie den Ausgang mit dem Netzanschluss des nächsten Gerätes bis alle Geräte angeschlossen sind. Bitte beachten: Es dürfen max. 8 EUROLITE LED CLS-20 HCL in Reihe betrieben werden. Nach jeweils 8 Geräten muss erneut die Spannungsversorgung angeschlossen werden. -
Seite 11: Control Board
Control Board Das Control Board bietet mehrere Möglichkeiten: so lassen sich z. B. die DMX-Startadresse eingeben oder die Helligkeit einstellen. Durch Drücken der MODE-Taste können Sie sich im Hauptmenü bewegen. Durch Drücken der ENTER- Taste können Sie sich im Auswahl-Menü bewegen und diese bestätigen. Durch Drücken der UP-/DOWN- Tasten können Sie die Auswahl verändern. - Seite 12 Chaser/interne Programme Ein Chaser ist eine Aneinanderreihung von verschiedenen Steps, die nacheinander in einer Schleife abgespielt werden. Mit dem EUROLITE LED CLS-20 HCL können Sie 11 verschiedene Chaser auswählen. Auswählen eines Chasers: Drücken Sie die MODE-Taste um den internen Programm-Modus zu wählen. Durch Drücken der ENTER- Taste können Sie sich in diesem Modus bewegen und die Chaser anwählen.
-
Seite 13: Dmx-Modus
Musikgesteuerter Modus/Einstellung der Mikrofonempfindlichkeit: Drücken Sie die MODE-Taste, um in den Musikgesteuert-Modus (SOUND) zu gelangen. Drücken Sie die ENTER-Taste, um jeweils die Empfindlichkeit und Häufigkeit der Loops zu wählen. Die gewünschte Empfindlichkeit (SENS 00-31 zunehmend) und Häufigkeit der Loops (Frequency = FQN 01- 99) können jeweils mit den UP oder DOWN Tasten gewählt werden. -
Seite 14: Dmx-Protokoll
DMX-Protokoll 1-Kanal-Modus Kanal: Wert: Funktion: 000 – 255 UV (0 – 100%) 3-Kanal-Modus Kanal: Wert: Funktion: 000 – 255 Rot (0 – 100%) Kanal: Wert: Funktion: 000 – 255 Grün (0 – 100%) Kanal: Wert: Funktion: 000 – 255 Blau (0 – 100%) 4-Kanal-Modus 1 Kanal: Wert:... -
Seite 15: Kanal-Modus
Kanal: Wert: Funktion: 000 – 255 Weiß (0 – 100%) Kanal: Wert: Funktion: 000 – 255 Amber (0 – 100%) 6-Kanal-Modus Kanal: Wert: Funktion: 000 – 255 Rot (0 – 100%) Kanal: Wert: Funktion: 000 – 255 Grün (0 – 100%) Kanal: Wert: Funktion:... - Seite 16 9-Kanal-Modus Wert Kan.1 Kan.2 Kan.3 Kan. 4 Kan. 5 Kan. 6 Kan. 7 Kan. 8 Kan. 9 0 - 15 Grün Blau Weiß Amber UV 16 - 23 24 - 31 32 - 39 40 - 47 48 - 55 56 - 63 64 - 71 72 - 79...
- Seite 17 22-Kanal-Modus: LEDs des Gerätes aufgeteilt in 3 Bereiche Wert Kan. 1 Kan. 2 Kan. 3 Kan. 4 Kan. 5 Kan. 6 Kan. 19 Kan. 20 Kan. 21 0 - 15 Rot1 Grün1 Blau1 Weiß 3 Amber 3 UV 3 16 - 23 24 - 31 32 - 39 40 - 47...
-
Seite 18: Reinigung Und Wartung
REINIGUNG UND WARTUNG LEBENSGEFAHR! Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen! Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden! Im Geräteinneren befinden sich außer der Sicherung keine zu wartenden Teile. -
Seite 19: Technische Daten
TECHNISCHE DATEN Spannungsversorgung: 100-240 V AC, 50/60 Hz ~ Gesamtanschlusswert: 135 W DMX-Steuerkanäle: 1/3/2x4/5/6/8/9/18/22 DMX512-Anschluss: 5-pol. und 3-pol. XLR Musiksteuerung: über eingebautes Mikrofon LED-Typ: 12 W-HCL Anzahl der LEDs: Abstrahlwinkel: 22° Maße (LxBxH): 395 x 165 x 245 mm Gewicht: 7,4 kg Maximale Umgebungstemperatur T 45°... -
Seite 20: Introduction
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED CLS-20 HCL. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. -
Seite 21: Health Hazard
Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer. This device falls under protection-class I. The power plug must only be plugged into a protection class I outlet. -
Seite 22: Operating Determinations
OPERATING DETERMINATIONS This device is a lighting effect for creating decorative effects. This product is allowed to be operated with an alternating voltage of 100-240 V, 50/60 Hz and was designed for indoor use only. This device is designed for professional use, e.g. on stages, in discotheques, theatres etc. Lighting effects are not designed for permanent operation. -
Seite 23: Description Of The Device

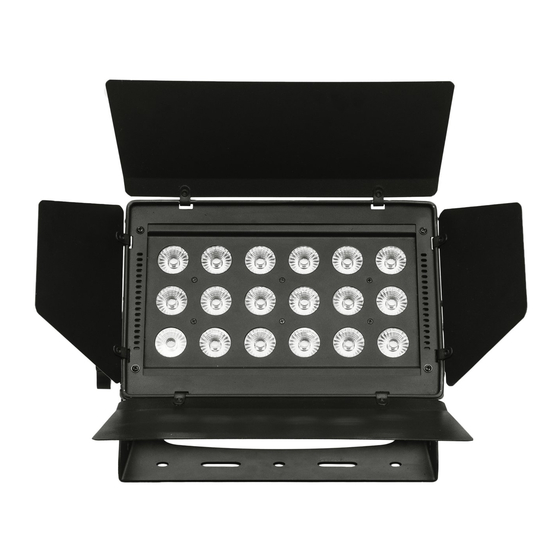

DESCRIPTION OF THE DEVICE Features LED flood light with HCL LEDs • Equipped with 18 x 6in1 hexacolor LED in the colors red, green, blue, white, amber and UV • Flicker-free projection • Functions: static colors, RGBAW+UV color mixture, automatic color change, built-in programs, dimmer, strobe effect, Master/Slave operation •... -
Seite 24: Installation
INSTALLATION Rigging The device can be placed directly on the stage floor or rigged in any orientation on a truss without altering its operation characteristics. Overhead rigging DANGER TO LIFE! Please consider the EN 60598-2-17and the respective national standards during the installation! The installation must only be carried out by an authorized dealer! The installation of the device has to be built and constructed in a way that it can hold 10 times the weight for 1 hour without any harming deformation. -
Seite 25: Danger To Life
For overhead use, always install an appropriate safety bond. You must only use safety bonds and quick links complying with DIN 56927, shackles complying with DIN EN 1677-1 and BGV C1 carbines. The safety bonds, quick links, shackles and the carbines must be sufficiently dimensioned and used correctly in accordance with the latest industrial safety regulations (e. -
Seite 26: Master/Slave Operation
On the rear panel, there is a socket (Power Out). Connect the output with the mains input of the next fixture until all fixtures are connected. Please note: A maximum of 8 EUROLITE LED CLS-20 HCL may be linked together. After every 8 devices, the fixtures must have a renewed connection with the power mains. -
Seite 27: Operation
The device has two operating modes. It can be operated in stand-alone mode via LC display with operating buttons or in DMX-controlled mode via a lighting controller. Stand-alone mode In the stand-alone mode, you can do without a controller. Disconnect the EUROLITE LED CLS-20 HCL from the controller. Control Board The Control Board offers several features: you can simply set the starting address or the brightness. - Seite 28 Chaser/internal programs A chaser is a sequence of different steps that will be called up one after another in a continuous loop. With the EUROLITE LED CLS-20 HCL, you can select 11 different chasers. Selecting a chaser: Press the MODE button to select the internal program mode. Press the ENTER button.
-
Seite 29: Dmx Mode
1. Statische Farben CL: RGBWAU Flash 00 - 99 2. Dream Color dreaming 3. Meteor Color flow 4. Fade Color fade 5. Change Color change 6. Flow 1 Color chase 1 7. Flow 2 Color chase 2 8. Flow 3 Color chase 3 9. -
Seite 30: Dmx-Protocol
If you set, for example, the address in the 22 channel mode to channel 23, the LED CLS-20 HCL will use the channels 23 to 44 for control. Please, be sure that you don’t have any overlapping channels in order to control each LED CLS-20 HCL correctly and independently from any other fixture on the DMX-chain. - Seite 31 Channel: Value: Function: 000 – 255 Blue (0 – 100%) Channel: Value: Function: 000 – 255 Amber (0 – 100%) 4 channel mode 2 Channel: Value: Function: 000 – 255 Red (0 – 100%) Channel: Value: Function: 000 – 255 Green (0 –...
- Seite 32 8 channel mode Channel: Value: Function: 000 – 255 Red (0 – 100%) Channel: Value: Function: 000 – 255 Green (0 – 100%) Channel: Value: Function: 000 – 255 Blue (0 – 100%) Channel: Value: Function: 000 – 255 White (0 – 100%) Channel: Value: Function:...
- Seite 33 18 channel mode: LEDs of the device are separated into 3 segments Channel 1 Channel 2 Channel 3 Channel 4 Channel 5 Channel 6 Channel 7 Channel 8 Channel 9 Channel 10 Channel 11 Channel 12 Channel 13 Channel 14 Channel 15 Channel 16 Channel 17...
-
Seite 34: Cleaning And Maintenance
Value CH 22 000-150 No function White balance – red 151-165 Red flashes, adjust the brightness with channel 21 and save it with the values 251-255 White balance – green 166-180 Green flashes, adjust the brightness with channel 21 and save it with the values 251-255 White balance –... -
Seite 35: Technical Specifications
TECHNICAL SPECIFICATIONS Power supply: 100-240 V AC, 50/60 Hz ~ Power consumption: 135 W DMX control channels: 1/3/2x4/5/6/8/9/18/22 DMX512 connection: 5-pin and 3-pin XLR Sound-control: via built-in microphone LED type: 12 W HCL Number of LEDs: Beam angle: 22° Dimensions (LxWxH): 395 x 165 x 245 mm Weight: 7.4 kg...
