Impuls-/Frequenzausgang
1
12345

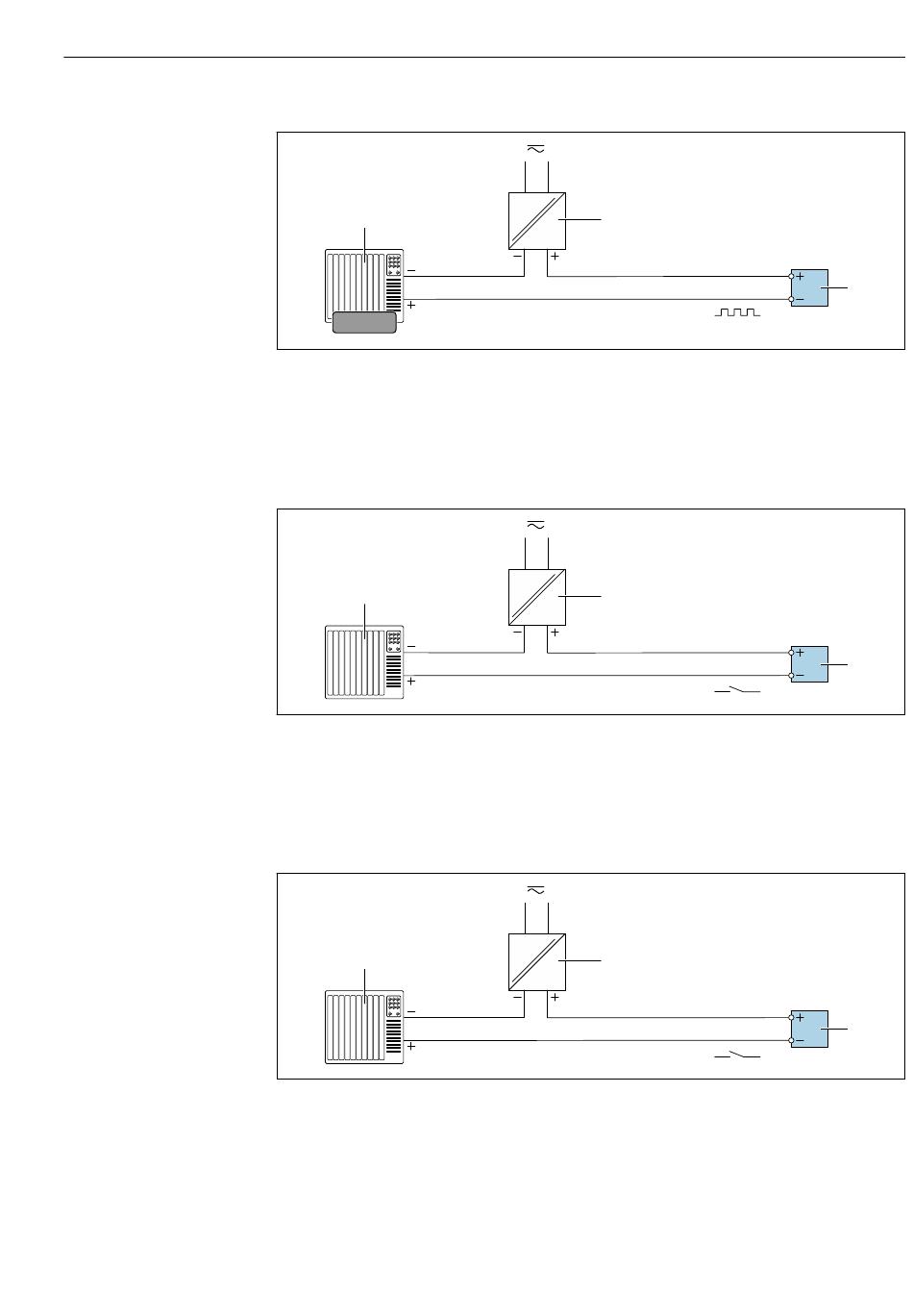

 11 Anschlussbeispiel für Impuls-/Frequenzausgang (passiv)
1 Automatisierungssystem mit Impuls-/Frequenzeingang (z.B. SPS)
2 Spannungsversorgung
3 Messumformer: Eingangswerte beachten →  237
Schaltausgang
1
 12 Anschlussbeispiel für Schaltausgang (passiv)
1 Automatisierungssystem mit Schalteingang (z.B. SPS)
2 Spannungsversorgung
3 Messumformer: Eingangswerte beachten →  237

Relaisausgang

1
 13 Anschlussbeispiel für Relaisausgang (passiv)
1 Automatisierungssystem mit Relaiseingang (z.B. SPS)
2 Spannungsversorgung
3 Messumformer: Eingangswerte beachten →  238
Elektrischer Anschluss
2
2
2
3
A0028761
3
A0028760
3
A0028760
