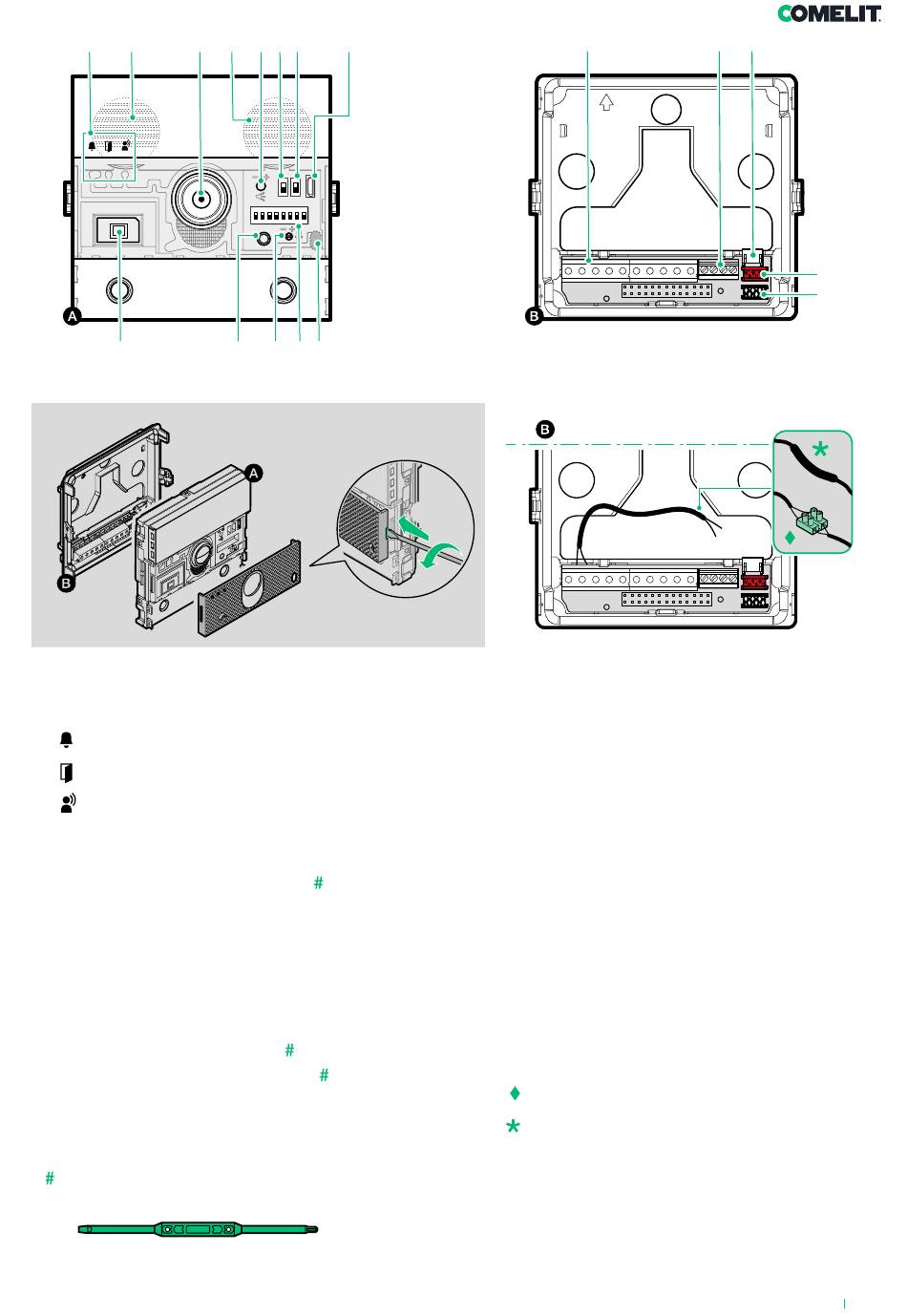

1. LED-Anzeige
Ruf gesendet (grün) / Anlage besetzt (rot)
Türöffner aktiviert
Verbindung steht
2. Lautsprecher
3. Farbkamera (nur mit Art. UT1020)
4. Lautstärkeregelung des Lautsprechers
5. S1 Wahlschalter Tastenprogrammierung
6. S2 Wahlschalter Sonderprogrammierungen
7. Eingang Micro-USB für die Programmierung mit
Computer
8. Dämmerungssensor
9. DIP-Schalter zur Adressierung und Programmierung
10. Lautstärkeregelung des Mikrofons
11. Bestätigungstaste der Programmierung
12. Digitales Mikrofon
Verwenden Sie bitte den mitgelieferten
Schraubendreher
2.
4. 5. 6.
7.
11.
10.
9.
8.
13.
Art. UT1010VC
1
2
13. Anschlussklemmleiste:
RTE Programmierbarer Eingang RTE (Eingang
GND Minus Bezugsspannung Eingang RTE
SE Minus Bezugsspannung elektrisches
NO NC COM Relais-Kontakte
V- V+ Spannungsversorgung
LL Anschluss BUS-Leitung
14. Ethernet-Klemmleiste, nur bei Vorhandensein von
zusätzlichen Modulen, die mit einem LAN-Netzwerk
ausgestattet sind, zu verwenden
15. Steckverbinder zum Anschluss zusätzlicher Module mit
LAN-Netzwerk

16. 17. Steckverbinder zum Anschluss von Zusatzmodulen

18. Anschluss einer externen Kamera (nur mit Art.
UT1010VC):
bei Unterputzmontage die Klemmleiste verwenden;
bei Aufputzmontage die Kabel verschweißen und
den Schrumpfschlauch verwenden.
14. 15.
UP
UP
lokaler Türöffner) oder DO (Anzeige Tür
offen)
oder DO
Türschloss
16.
17.
18.
