PMI15V-F166-...-IO-...-Serie
IO-Link-Parametrierung
7.5
SSC.1 Config: Hyst
Switching Signal Channel 1 Configuration: Hysteresis
Index
61 (0x3D)
Der Parameter "SSC.1 Config: Hysteresis" beschreibt das Ausmaß einer gewünschten verzö-
gerten Wirkung von Bit SSC1 trotz einer realen Änderung des Positionswertes.
Wenn zum Beispiel der gemessene Positionswert stetig um den eingestellten kritischen Set-
point "SSC.1 Param: SP1" toggelt, dann würde das Signal-Bit SSC1 in der zyklischen
Signalübertragung auch stetig zwischen "0" und "1" hin- und herschalten. Wenn dieser Effekt
nicht gewünscht ist, können Sie über den Parameter "SSC.1 Config: Hysteresis" einen
Abstand zwischen Aktivschalten und Inaktivschalten des Bit SSC1 realisieren.
Die Hysterese-Funktion ist abhängig vom gewählten Modus im Parameter "SSC.1 Config:
Mode". Sie ist nur für die Modi "Single Point", "Windows" und "Centred Window "wirksam. Die
jeweilige Wirkung ist in den nachfolgenden Abbildungen dargestellt.

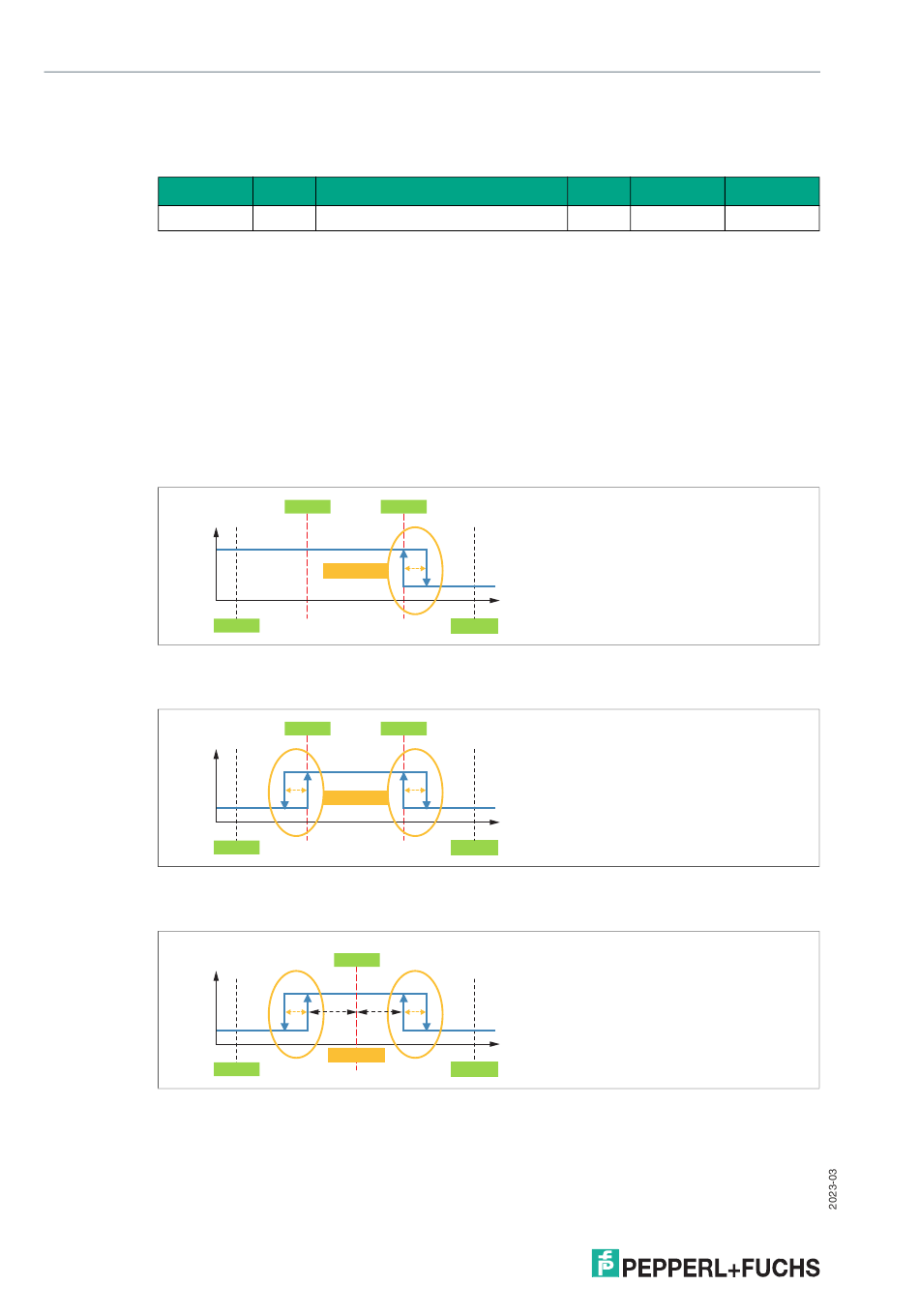

Single Point Modus mit Hysterese
SSC
active
inactive
Abbildung 7.6
Window Modus mit Hysterese
SSC
active
inactive
Abbildung 7.7
Centered Window Modus mit Hysterese
SSC
active
inactive
Abbildung 7.8
Aus der Abbildung für den Modi "Window" und "Centered Window" können Sie herauslesen,
dass die Hysteresegrenze eine nach außen gerichtete Wirkung hat. Die Abbildung für den
Modus "Single Point" zeigt, dass dieses Wirkprinzip ebenfalls für den Single-Point Modus
angewendet wird.
24
Sub
Parameter
3
SSC.1 Config: Hyst
SP 2
SP 1
hysteresis
SP.min
SP 2
SP 1
hysteresis
SP.min
SP 1
Offset Offset
hysteresis
SP.min
Zugriff Datentyp
rw
SP.max
SP.max
SP.max
Länge
Integer
16 Bit
